Nvidia Quadro FX500专业绘图卡被引入到强氧名为“革命工具”的双Xeon和Pentium4万元级工作站，使得万元级工作站系统能够完成更复杂的图型图像应用，而完成这些高端应用的核心设备，除了强劲的中央处理器以外，FX500绘图卡扮演了最重要的角色，当之无愧的成为了“革命工具”系列产品的“革命之心”！

    为了能让强氧图形工作站产品的用户和关心该产品的用户更好的了解FX500绘图卡的性能，我们尽量以客观的角度，系统的整理了一些这款绘图卡的资料。系望能给关心这款产品的用户和朋友提供一些参考。.

    在开始这些介绍之前，首先要感谢Gzeasy.com；HXSD.com.cn；PCPOP.com等网站，为我们提供了相当多的资料支持。

    1、 QuadroFX 500 产品简介
    NVIDIA Quadro® FX 系列产品提供了最佳的应用程式效能、以及最高品质的工作站等级绘图能力。但最佳的原生效能与品质只是起点：NVIDIA Quadro FX 提供了前所未有的可程式化能力与精确度，让「电脑辅助绘图 (CAD)」与「数位内容建立 (DCC)」应用程式得以达到前所未有的互动性。 NV为了满足各阶层使用者对专业绘图显示卡的需求，在顶级工作站专业绘图卡Quadro FX 2000/1000两大产品之後，再推出NVIDIA Quadro FX 500兼具效能与品质的工作站专业绘图卡。

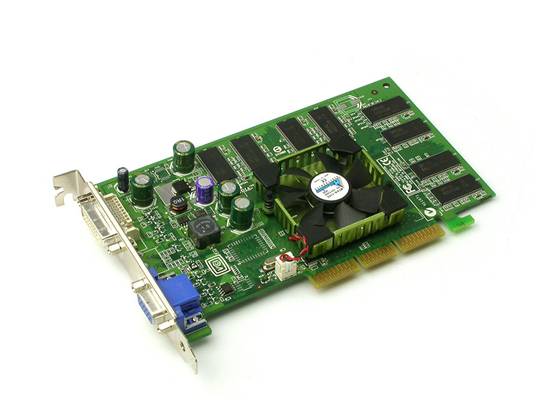

    NVIDIA Quadro FX500基于NV34核心。虽然它的显存总线位宽仅128位，板载128MB显存，但相比以前的入门级产品来说，独具某些以往只有在中高端卡上才能实现的功能。这其中包括同样完美的可编程特性、128位浮点帧缓冲器、12位子像素精度以及硬件双面光照等。比起上一代入门级产品，增加了许多新特性，它具有Quadro FX 2000／1000的优良血统，如：第五代工作站等级绘图架构、第叁代端点与像素可程式化能力、128位元精确度绘图管线、16X全景防锯齿等，支援新一代AGP 3.0即AGP 8X的最新传输，提供每秒约2.1GB的超高传输频宽是AGP 4X的两倍，且支援Cg及HLSL高阶编程语言。 Quadro FX 500支援的nView功能，它是NVIDIA的多显示器新技术，可以支援多部类比显示器和数位平面显示器的组合显示，具备VGA及DVI输出埠，单一DVI萤幕输出下，可支援3840*2400的萤幕解析度，能提升专业绘图更大的视野。

    2、 QuadroFX 500 产品的软件特色

    全力以赴推广Cg

    首先是继续推广Cg概念，推出Cg编译器、运行组件以及相关专业制图软件的专用Cg插件。这其中主要有分别针对《Maya 5》及《Maya 4.5》的Cg插件，针对《3ds max 5.1》的Cg插件（《3ds max 5.0》及以下版本没有相应插件），以及《Solidwork 2004》即将集成在程序内部的相关插件。

    安装这些插件的时候必须首先在系统中安装NVIDIA的Cg 编译器和Runtime运行库文件（这两部分如今被集成在一个Cg_complier.exe的压缩包里）。此后再下载安装相应程序的Cg专用插件，并根据插件附带的说明文档进行相关设置即可使用。

    开发特定的加速程序

    其二是推出相关专业制图软件的相应加速程序。这其中主要有针对《3ds max 5》的Maxtreme专用加速程序，替代软件自带的OpenGL驱动模块。还有就是征对AUTOCAD系列的Powerdraft专用加速程序，替代软件自带的HEDI驱动（关于Powerdraft，需要注意的是目前的版本暂时还没有提供对于《AUTOCAD2004》的支持）。这两个加速驱动可以到这个页面点选“workstation applications”进行下载。同时在这个目录里NVIDIA还提供了使用方便的各种图形文件察看工具QuadroView。而最新的《Maya 5》除了保留原有的Hardware Render Buffer工具外，更是直接在渲染选项中增加了硬件加速渲染的选项。

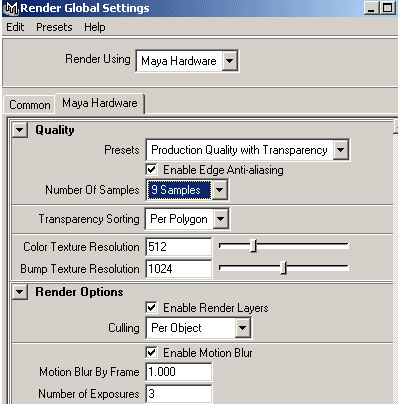

    下图为Maya5中的硬件加速渲染

    完善一体化驱动

    其三则是继续完善和优化其一体化驱动程序体系，并在驱动程序中提供多达34种专业绘图软件的优化选项。

    3、 基于各种测试环境的评测

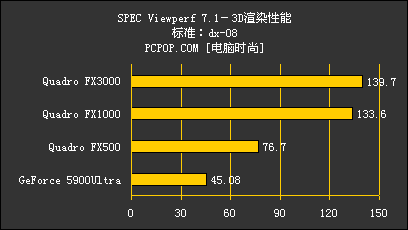

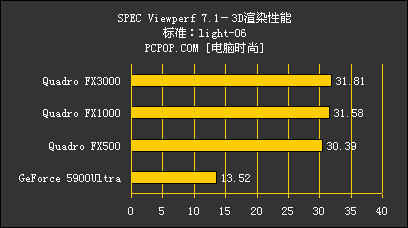

 首先当然是采用SPECviewperf 7.1来进行综合性能测评，由于网上已有许多关于SPECviewperf7.1的解说，因此我们这里不再对SPECviewperf 7.1本身作过多详细的讲解了，测试结果部份摘录如下：

    基于3ds max 5.0的测试
