山东潍坊福田模具有限责任公司

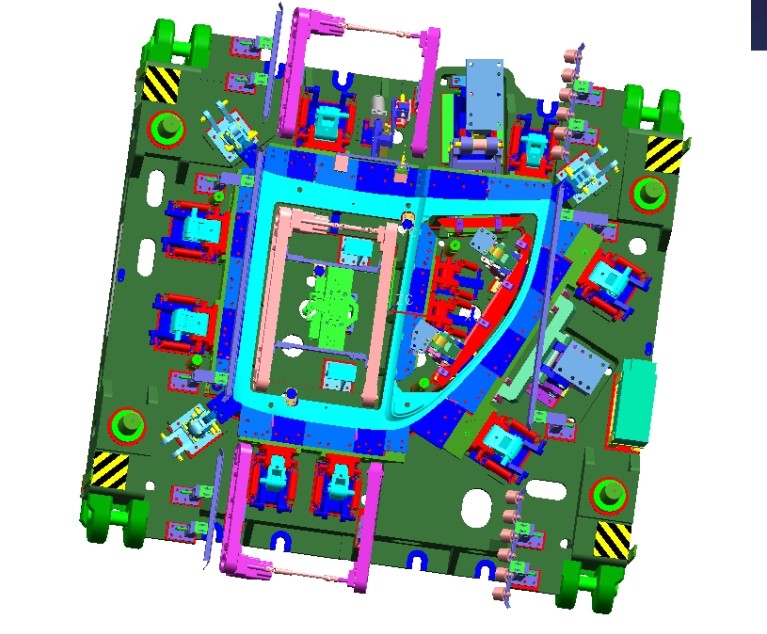

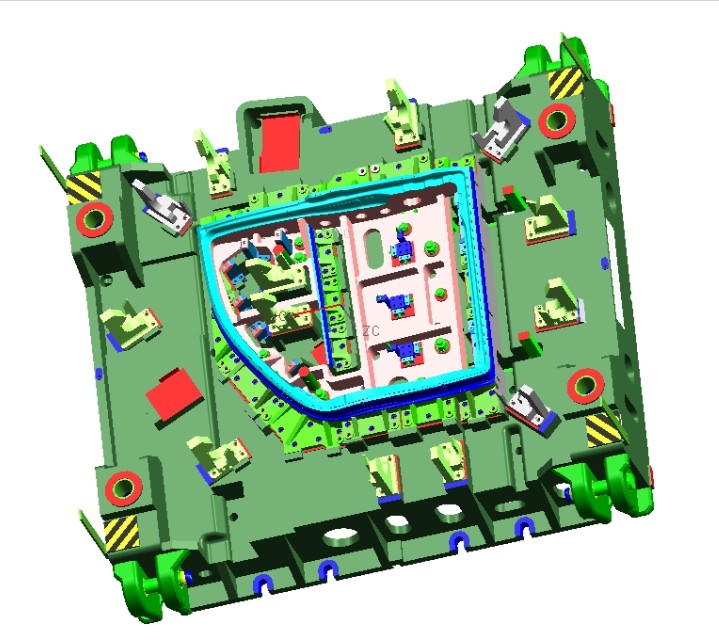

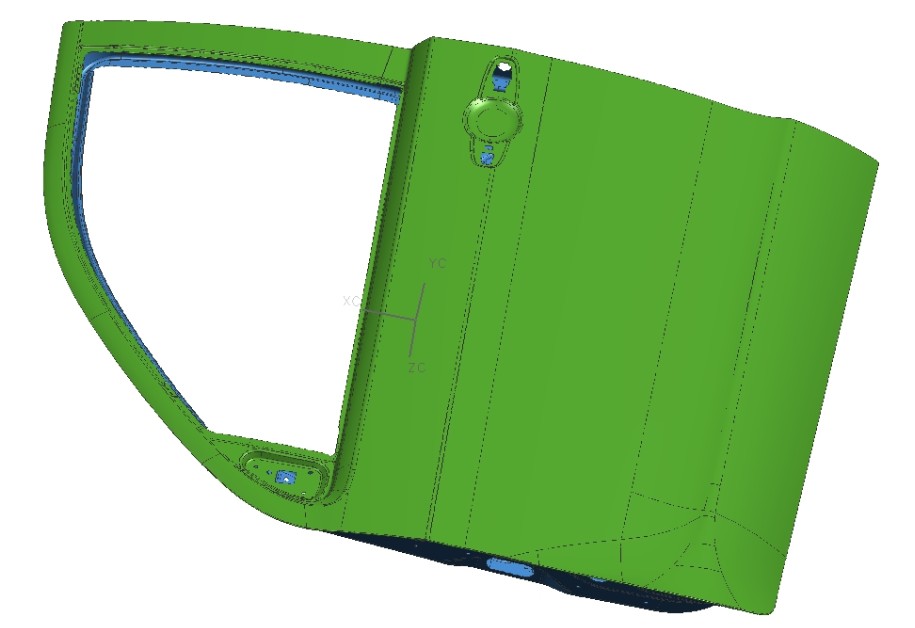

某车身项目车门内外板压合模具
1、这是一套周圈和窗口内圈同序完成的复杂模具，特别是窗口内部的多边自压合，工作内容多，机构复杂，机构运动关系复杂，然而空间又非常紧张.
2、节约了一套模具（原来需要2套压合模才能完成的内容现在综合在一起完成），开创了行业周圈和窗口三面压合在一套模具上完成的先例。
1、企业信息化体系建设成功与否主要在于"一把手"的决策与后期支持
2、信息化软件不是仅仅买来就完了，应用和推广同样重要
3、IT部门和技术部门的衔接问题：技术部门应设立专职或者兼职信息化推广员，应定期将遇到的问题和解决办法进行宣贯，并对资料进行汇总。
1、设计前期数据整理、数据量优化

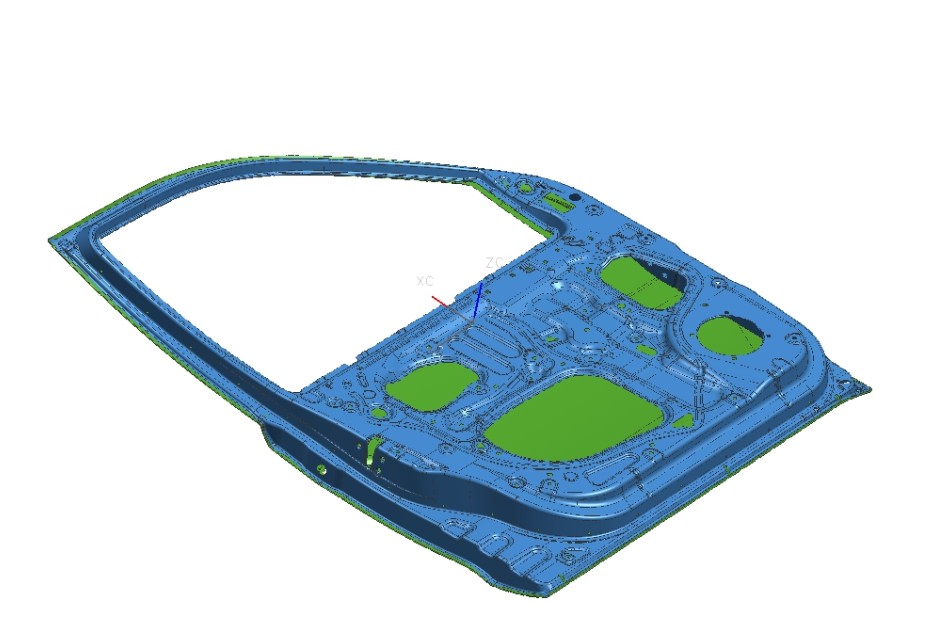

该阶段运用专业数据处理与优化软件CAD-DOCTOR对三维模型进行优化优化前车门内板数据量高达130M，优化以后数据量仅为40M
2、设计中期完全装配式三维实体设计优势众多
优势1：设计数据量小
优势2：数据库数据量小
优势3：设计变更效率高
优势4：工程图出图和管理方便
优势5：确保三维实体标准件数量和采购明细表一对一
优势6：便于查阅设计结果和管理
优势7：确保标准件库的唯一性、准确性
优势8：参与装配的零部件可以参与完整的静态干涉检查
3、设计完成后对整套机构进行虚拟验证
运用UGNX系列软件的机构运动仿真功能通过建立多体运动学模型，实现了对复杂模具的运动过程进行运动仿真分析，降低了如压合模、子母斜楔类复杂模具的设计难度和减少了三维实体模具的干涉、提高了三维实体设计水平、缩短了模具生产制造周期。
4、零部件采购信息ERP，加工工艺CAPP
在模具设计完成后，按照我们传统的生产方式会将图纸转到机加工艺人员手中进行加工工艺的编制来指导车间的生产。这种生产方式同样存在工作效率低，自动化程度差等弊端。通过基于PDM的三维实体设计我们可以实现工艺的快捷编制，工作效率大幅提高，在设计完成后我们只要将设计数据发布到CAPP，系统就可以自动对各类零件进行分类汇总，同时对各种需要的报表都会用规定的格式发布到ERP系统，相关生产部门可以按照发布的数据提前进行各种生产准备活动
山东潍坊福田模具有限责任公司是北汽福田汽车股份有限公司下属一个专业模具厂，面向行业和社会从事汽车覆盖件的模具设计和制造。为福田公司和国内二十几个汽车厂家提供汽车覆盖件模具、检验夹具及技术服务。企业拥有"三维实体建模技术"、"逆向工程技术"、"精加工技术"、"汽车模具检具技术"等先进技术。现有职工321人，其中专业工程技术人员117多名，固定资产一亿三千多万元。
