GM-128型超细振动磨机

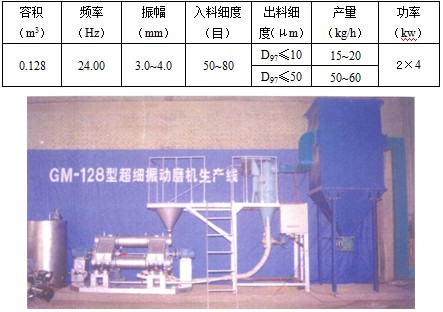

产品介绍：三管超细振动磨机中药微粉生产线项目是由西安市碑林区科技局立项支持、由西安三维智能振动有限公司历时三年设计开发研制成功，对甘草、黄芪、灵芝、当归等中药材进行了超细粉碎实验，实验结果均进行了分析检测，中药微粉细度均超过1250目以上，该生产线先后对广州、昆明、西安、咸阳等地多家中药厂家的多种中药材原料及配方中药进行了超细粉碎。三管超细振动磨机中药微粉生产线项目由三部分设备组成，即GM-128三管超细振动磨机、旋风分级机和收尘器，其核心设备是GM-128三管超细振动磨机。
技术特点：三管结构振动磨机采用串联与并联相结合的研磨工艺，大大提高了研磨效率。具体研磨工艺路径是：管1与管2串联磨粉，经过旋风分级提取1250目微粉后，将尚未达到1250目的1000目~1200目的微粉再返回到管3研磨，这样管2与管3形成并联研磨，促使达标的微粉量大大增加，特别是三个管内的磨介级配均不同。这种三管结构型式及串并联的研磨工艺，显著提高了成品（1250目中药微粉）产出效率，同时降低了能耗，是一项具有实用价值的结构和工艺创新。
随着产品市场竞争的加剧，以及网络技术、信息技术的迅速发展，新思想、新技术、新方法不断改进着产品的开发过程和模式，并行设计、虚拟设计、敏捷制造等先进的设计和制造方法提高了企业的产品开发能力。我们采用基于特征的三维参数化CAD系统建立产品的三维几何模型，实现了装配仿真和装配干涉检查，利用有限元软件对产品的性能和结构进行工程分析，减少了设计差错，提高了所设计产品的一次成功率。针对所用CAD软件的二次开发提高了设计的规范化和设计效率。
精益研发：
1. 通过实验测试了设备关键零件的机械性能，如其中空气弹簧的轴向刚度、横向刚度、泊松比、弹性模量等，作为设计计算的依据。

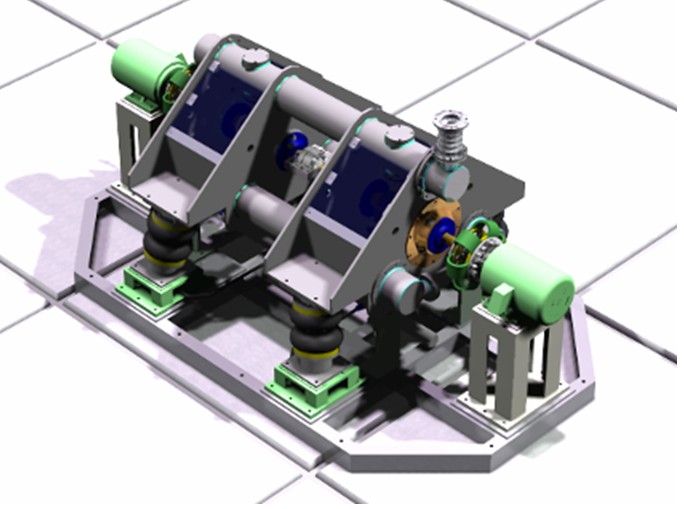

2. 采用Solid Edge三维CAD软件完成振动磨机整体设计设计，并生成装配图和零部件图。

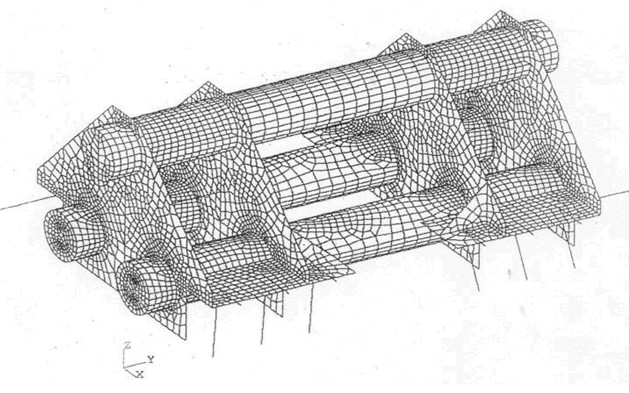

3. 利用Ansys软件对整机进行了振动有限元分析，确定了工作参数。
4. 对Solid Edge进行二次开发，实现了产品图纸明细表中管理数据的自动生成。

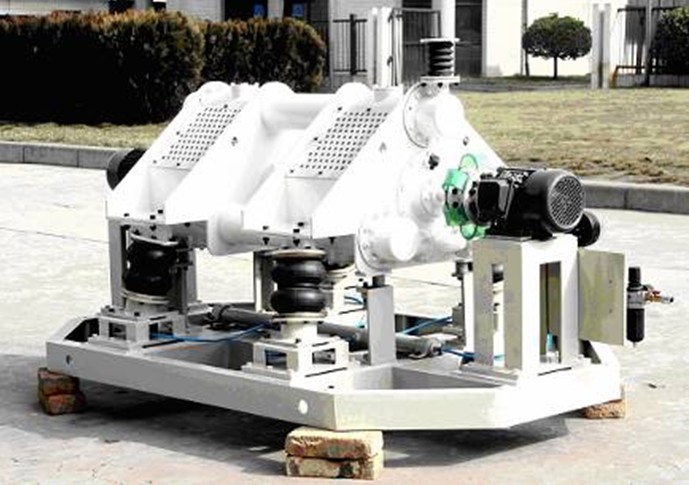

5. 生产了两台样机，进行了相关实验。
效益：
对该超细振动磨机申请了专利，实现了量产。
西安三维智能振动有限责任公司成立于2000年8月8日， 2001年～2002年研制成功中药微粉生产线及GM-128型三管超细振动磨机，对灵芝、黄芪和甘草等中草药均可研磨至1250目～2000目，为现代化中药制备提供了先进设备。至今GM超细振动研磨机系列产品在国内非金属矿超细加工领域得到了广泛的应用，现有主要科技人员十余人，研究开发团队具有较强的技术创新能力，除GM-128型振动磨外，近两年来，又开发出两个型号的超细振动磨机，分别用于不同的行业领域。技术开发工作的基础扎实，所研究设计的新型超细振动磨机，均可达到一次成功。同时，也有与本项目相关的技术储备，不断更新，以适应我国大、中、小粉体行业的需求。
