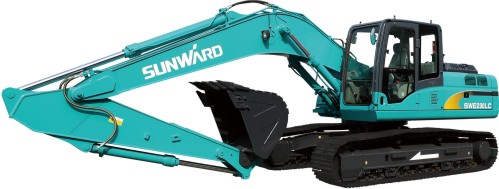

SWE230L履带式挖掘机是山河智能自主研发，具有自主知识产权的新一代履带式挖掘机。山河智能挖掘机，自主研发，具有目前世界最先进技术，充分重视安全、环保、高效作业和人机工程。该机型在技术上有重大创新突破，在节能减排、提高效率和可靠性方面效果显著。产品具有操作灵活、回转半径小、挖掘力大等特点，主要表现在以下几个方面：1.经济性方面：采用专为工程机械研制的高压燃油喷射系统提高了发动机总体的耐用性。采用发动机和液压系统高效的匹配技术。通过以上技术使挖掘机明显减少了单位时间的油耗，并且还具有促进节能操作的特点。2.耐久性方面：中冷、涡轮增压，提供强劲功率坚固的机身，更高可靠性.3. 环保性大功率，涡轮增压和中冷式ISUZU发动机提供强劲的功率。长时间怠速警告节省燃油，经济模式改善燃油消耗，工作噪音低，驾驶员不易疲劳。原装进口ISUZU发动机，使氮氧化物排放明显减少，符合EPA Tier2级和欧盟2级排放标准。适用于Ⅰ～Ⅳ级土壤的开挖与装卸作业，可以完成挖掘、装卸、抓取等多种作业，广泛适用于在市政道路、住房建筑、管道施工、石油化工、水利工程、路桥建设、交通运输以及矿山和国防等领域。

技术特点和技术优势：

1. 所有大型结构件和关键零部件全部使用最先进的CAE分析软件ANSYS进行有限元分析。如：动臂进行了有限无分析，采用大横截面设计，各主要受力部位得到加强，从而最大限度的避免了应力集中，提高了使用寿命。

2. 高效低耗。高效低耗的日本原装ISUZU发动机及液压系统，崎大排量液压泵及KYB最新研制B系统通过功率跟随控制,使ISUZU发动机的功率得到充分发挥，加上可实现大作业量的作业优先重载模式，兼顾作业与燃油消耗的标准模式、重视燃油节省的经济模式以及空载时可自动降低发动机转速的自动点过控制，在实现高作业效率的同时，降低了燃油消耗。

3. 高可靠性。发动机为日本原装ISUZU发动机，中冷、涡轮增压，提供强劲功率，坚固的机身，更高可靠性。

4. 操作舒适性。正压型驾驶室高密封性，低噪音，带驾驶室减振座，振动小，标准装备冷暖空调器，自由度可调节的悬浮式和可带重量调节的减震机构座椅使驾驶员可以保持舒适的操作姿势，防滑板使在机器上的检修更安全，如果发生意外，驾驶室可充分保护驾驶员的安全，安装了宽大的左、右后视镜，视野更开阔,可选装驾驶室顶护板,易于安装。

5. 维护保养便利。机器总体控制高度集成，并列布置的冷却装置可以直接用水冲洗，远距离安装的机油滤芯和燃油排放阀易于更换，标准装备燃油与预滤器和油水分离器，装有设备管理监控系统，延长了机油、机油滤芯和液压油滤芯的更换时间，使用成本降低。

6. 采用最先进的top-down设计方法，通过Inventor以及IntePLM系统平台实现全三维数字化的协同设计。

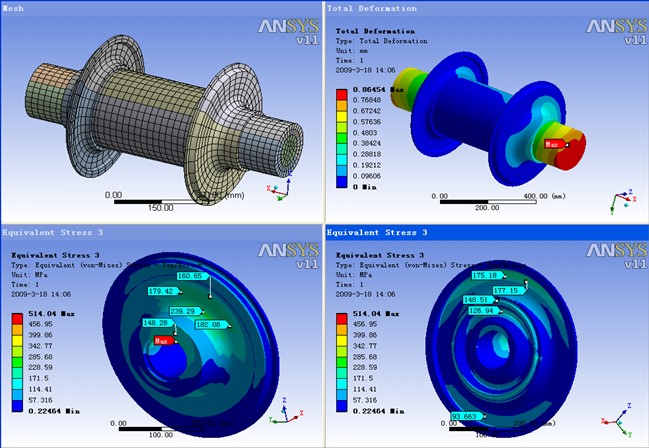

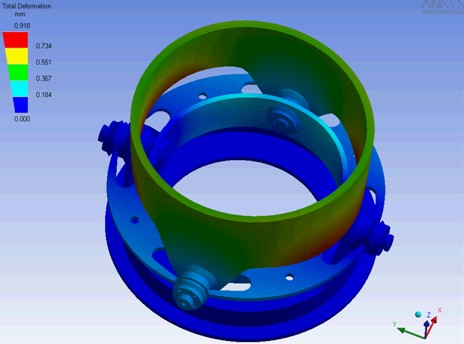

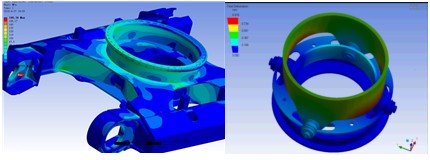

1. 使用Ansys对大型底盘、动臂等结构件进行应力分析，优化各部件的结构。

高效多工况模拟：通过与CAD软件的单向传递网格参数化处理技术，改变以往进行多工况复杂烦琐的过程；通过嵌入命令流与ANSYS二次开发技术，最大程度上提高开发和计算效率；建立参数化数据模型，例如工作装置板厚都为参数化，以方便优化计算；尽量采用梁单元与壳单元,以减少计算量。

工况1

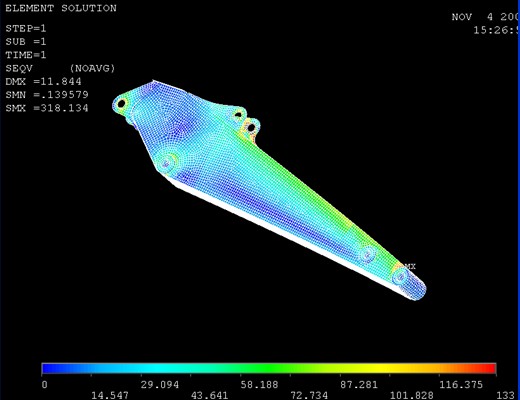

斗杆应力云图

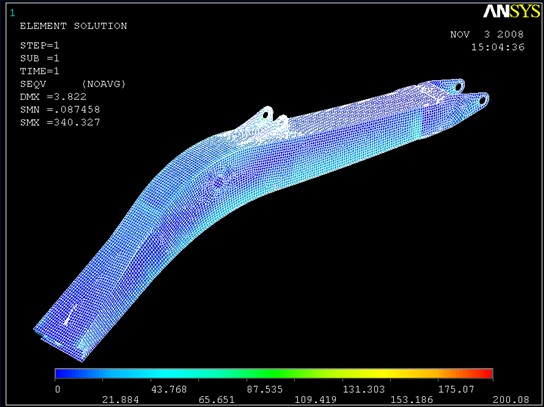

动臂应力云图

工况2

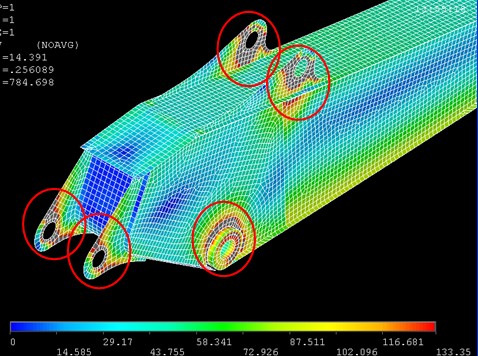

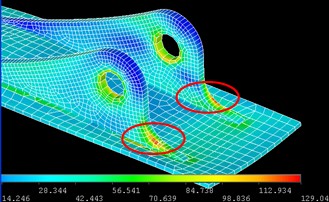

动臂结构件关键区域应力云图

斗杆焊接件应力分析

工况3

动臂应力云图

最恶劣工况应力云图

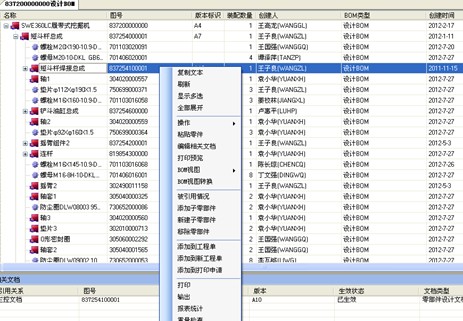

2. 使用IntePLM平台进行协同设计并对所有研发数据进行有效管理。产品的所有数据的整个生命周期都在IntePLM系统中管理，实现了信息的多人共享。

3. 使用Inventor等计算机辅助设计，建立全数字化三维数字样机（包括液压系统和电器系统）全部直接采用Inventor直接出工程图，再转入AutoCAD进行局部调整与修复。保证图纸的正确性和统一性。运用先进的CAE分析软件ANSYS对重要结构件进行结构的受力分析计算。

4. 结合装机实验的方式进行验证完成，实现了对质量的有效控制。

本品在设计的过程中，采用Ansys有限元分析软件对底盘、动臂等结构件进行应力分析，使产品的结构得到了优化，同时提升了产品的性能；采用Inventor2012三维虚拟建模，应用IntePLM系统以及网络平台进行真正的协同设计，并且所有新产品零部件从Inventor直接出工程图，并将所有数据检入IntePLM系统，很大程度上保证了产品图纸的真实性、准确性、全相关性和图纸与三维模型的一致性。通过以上精益研发相关技术的应用，我公司新产品一次完成设计的成功率大大地提高了，(以前需要反复试验，不断进行设变和修改，周期甚至要一个季度，现在不用再反反复复了)，节省了研发成本，缩短了研发周期，同时，产品的质量也得到了保证。精益研发相关技术的应用，尤其是有限元分析软件ANSYS的应用，为产品的生产、制造、改进以及后续的变形设计节省了大量的时间和成本。

精益研发平台介于概念设计和工程设计之间。企业可以利用信息系统进行理论的分析和设计，并对关键部件或关键数据进行分析，同时对这些分析数据进行分类管理。在精益研发的环境里，企业通过性能分析，提出一些具体的性能指标，在综合几套方案各方面的性能指标的基础上进行方案优选，继而进行工程设计。

信息系统不是万能的，精益研发中有些问题不是单凭信息系统就能解决的。做产品研发，首先要明白做这个产品是干什么的，或者说谁促使你做它，这不是研发系统能管的问题。

多年的信息化实施经验告诉我们，一个信息系统不可能把企业所有的业务都涵盖进来，同时每一个信息系统也不能把企业的每一项业务都管理起来，有些东西信息系统还是管不了的，还得需要人与人之间的沟通来完成。　　精益研发也是如此。在研发过程中涉及到很多工作，对于一些程式性的工作，我认为可以通过信息系统管理，但对于非程式性的工作，信息系统管不了，或者说管了不见得有益。　　其实精益研发平台已经有了一个非常明确的定位，就是上面提到的，介于概念设计与工程设计之间，为具体的产品设计提供数据基础和参考。至于企业要不要进行精益研发，取决于企业战略决策、企业文化等很多方面，是一个系统工程。

山河智能装备集团创始于1999年，以上市公司山河智能装备股份有限公司（证券简称：山河智能，证券代码：002097）为核心企业，以长沙为总部，分别在长沙、无锡、淮北、天津、欧洲建立了多家子公司。逐步形成了一个以工程机械为核心、拥有自主知识产权、在国内外具有一定影响力的国际性企业集团，2011年成功跻身于全球工程机械制造商50强。产品包括大型桩工机械、全系列挖掘机、现代凿岩设备、工业车辆、矿业装备、起重机械、路面机械、液压元器件、军用工程机械、通用航空设备等十多个领域。

山河智能参赛作品SWE230LC履带式挖掘机在设计过程中，采用Ansys有限元分析软件对底盘、动臂等结构件进行应力分析、Inventor2012三维虚拟建模、IntePLM系统以及网络平台进行真正的协同设计，通过以上精益研发相关技术的应用，新产品一次完成设计的成功率大大地提高了，节省了研发成本，缩短了研发周期，保证了产品质量。尤其是ANSYS的应用，为产品的生产、制造、改进以及后续的变形设计节省了大量的时间和成本。
