作品特点

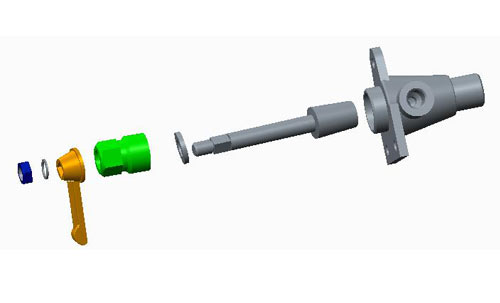

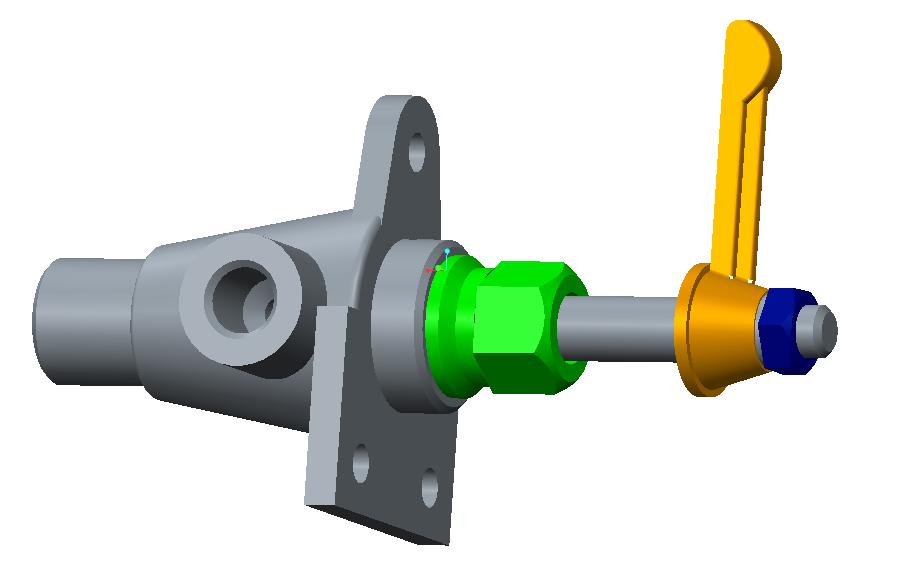

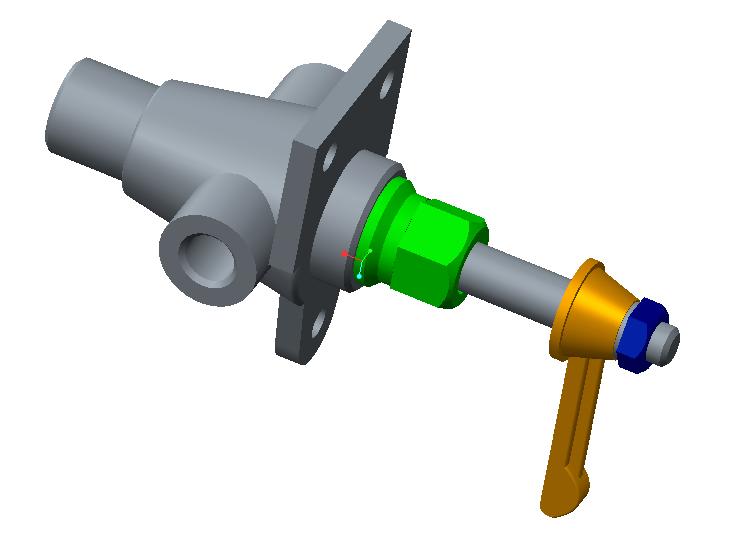

该换向阀由六个部分组成，从左到右分别为螺母、垫圈、手柄、锁紧螺母、垫圈、阀门、阀体。阀体内设有流体流动的通道；阀门主要用于流体系统中控制流体的方向、压力、流量，从而使阀体内的介质流动或停止、并能控制其流量；螺母的工作原理采用螺母和螺栓之间的摩擦力进行自锁，但是在动载荷中这种自锁的可靠性就会降低，这里采用的锁紧螺母是为了加强锁紧的措施。
Creo应用展示
议题一、自顶而下（Top-down）的建模

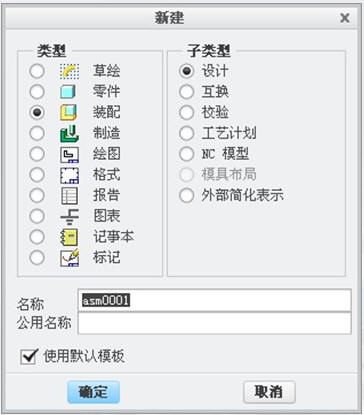

●常规的三维设计方法（如inventor）通常是从零件设计开始来进行产品的装配设计，该方法在脱离产品总体设计要求的状态下进行单个零件的三维设计和产品布局设计，然后再将零件装配在一起。这种设计的缺点是所开发的产品不仅缺乏整体设计标准和设计要求的继承性，而且在产品的整个设计阶段，一些重要的产品设计信息、零件信息没有得到很好的建立和控制，到了最后的检查阶段才会发现初期设计的一些问题，需要花费大量的时间对产品的三维模型进行修改和重建。Creo2.0功能最强的一点就是能对产品进行Top-down设计（如图5），Top-down设计是从产品构成的最顶端开始，把整体作为系统的一个零件来考虑，并根据其在产品中的相互位置关系，把所起的作用和实现的功能等，建立产品构成的二维layout和三维图形。

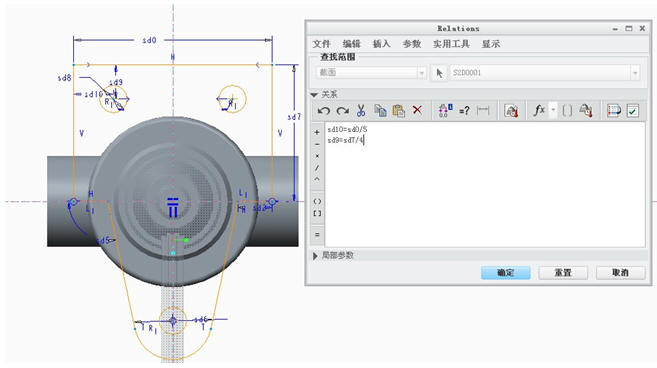

●在设计换向阀时，使用了Creo Parametric提供的Top-down装配设计工具的主控件技术（如图6），通过主控件可以控制多个零件，当主控件发生变化时，主控件控制的所有装配或原件都会随之变化，这样就可以通过改变一个零件，达到整个产品自动随之改变的目的，在图6中运用零件和参考零件保持相关的特点，实现一个零件控制多个零件。
议题二、模拟装配动画

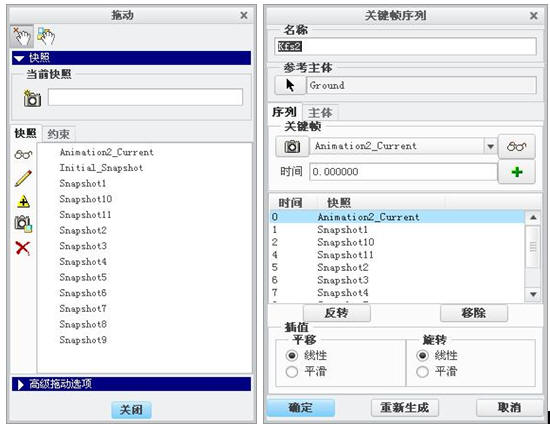

●进入动画环境后，首先选择“新建动画”下的“快照”，接着“定义主体”（如图7），然后在主体对话框内选择“每个主体一个零件”，这样做的目地是为了使每个零件之间具有相对运动的条件。图8和图9为动画创立关键帧所需要的快照和为关键帧设置时间节点。
议题三、视图管理器

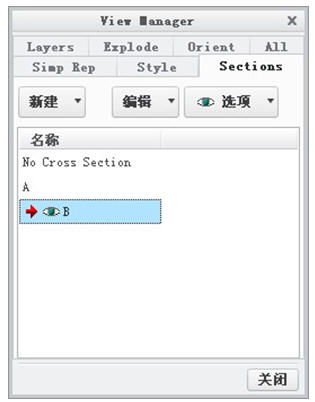

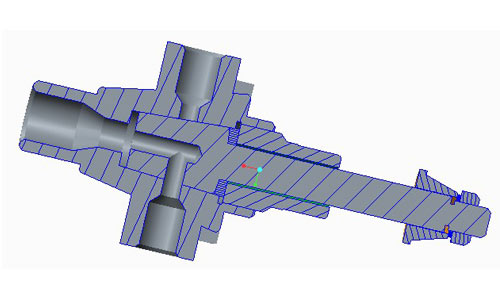

在管理视图中可创建截面图（sections），在截面图中更加方便于研究产品的内部结构。
我眼中的creo
●在设计手动换向阀的过程中，我感触最深的就是creo parametric2.0的参数化设计。如果与传统的CAD比较，传统的CAD绘图技术都有固定的尺寸值定义几何元素，输入的每一条线段都有确定的位置，想要修改绘图内容，只有删掉原有的线条重画，这种CAD系统存在的问题是使设计人员把许多精力放在确定一些琐碎的细部尺寸及对这些尺寸的修改上，这样的系统不利于设计人员考虑和表达自己的思想。
●然而creo2.0的参数化设计是在保持给定的约束条件的前提下，按用户给定的参数值刷新模型。参数化设计就是在零件的形状比较定型的前提下，用一组参数约束该几何图形的一组结构尺寸序列，参数与设计对象的控制尺寸有对应，当赋予不同的参数序列值时，就可以驱动达到新的目标几何图形。
●因此，creo parametric2.0的参数化设计是规格化、系列化产品设计的一种高效的设计方法。
