Creo传承了Pro/E的运动骨架功能，该功能解决了传统的由上而下设计技术组装移动元件较困难情形，可以方便的对结构进行运动仿真。本作品运用该功能进行设计。
首先在运动骨架中对该机构的运动原理进行草绘。

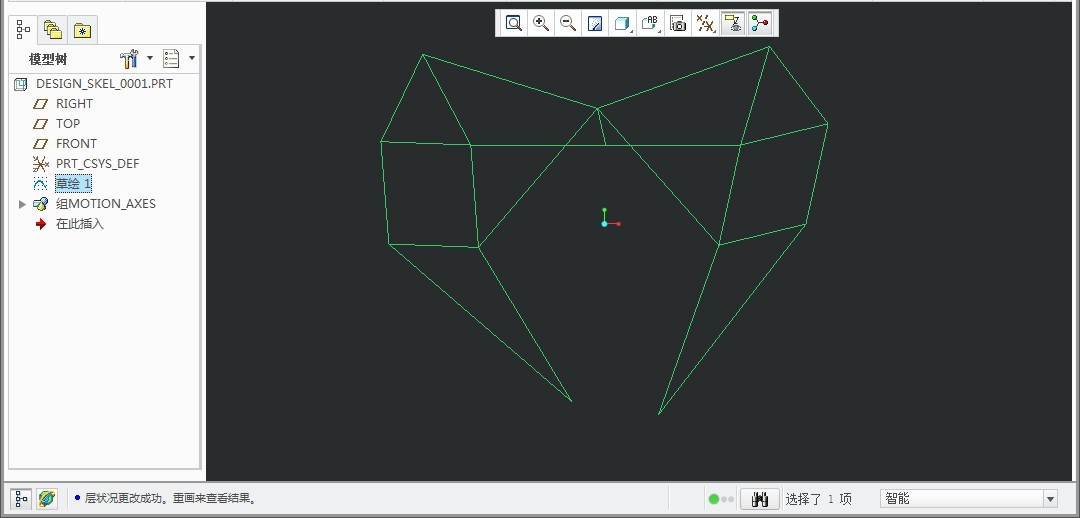

图3 机构草绘
运动骨架创建完成后，对各个主体进行定义，定义好各个部件的连接方式。

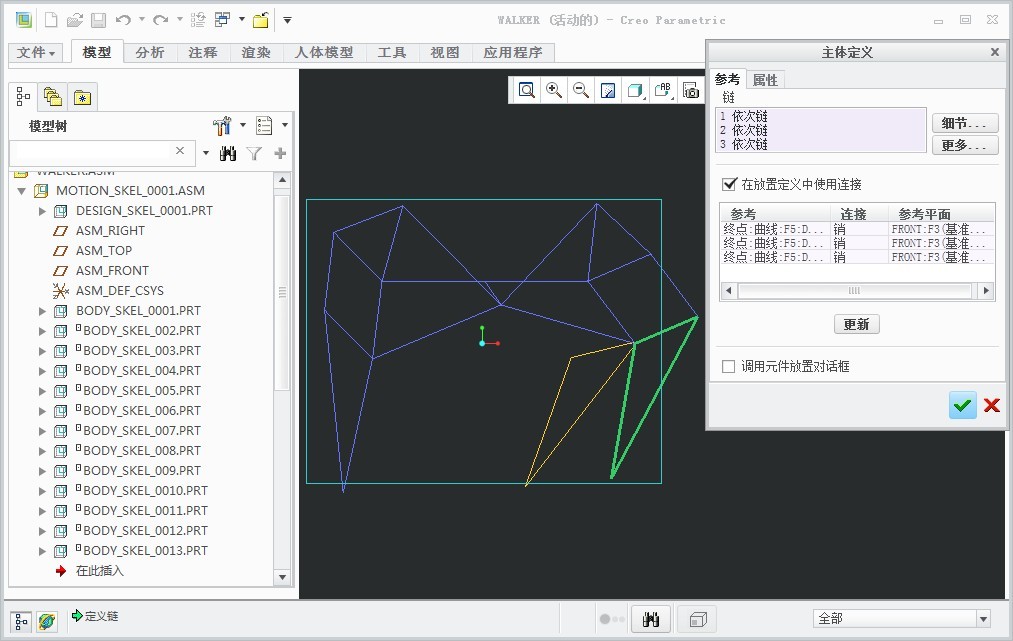

图4 机构主体定义
完成主体定义后进入机构模块，插入2组该机构，定义好伺服电机，并设置2组的起始角度差值为180°对机构运动进行仿真。

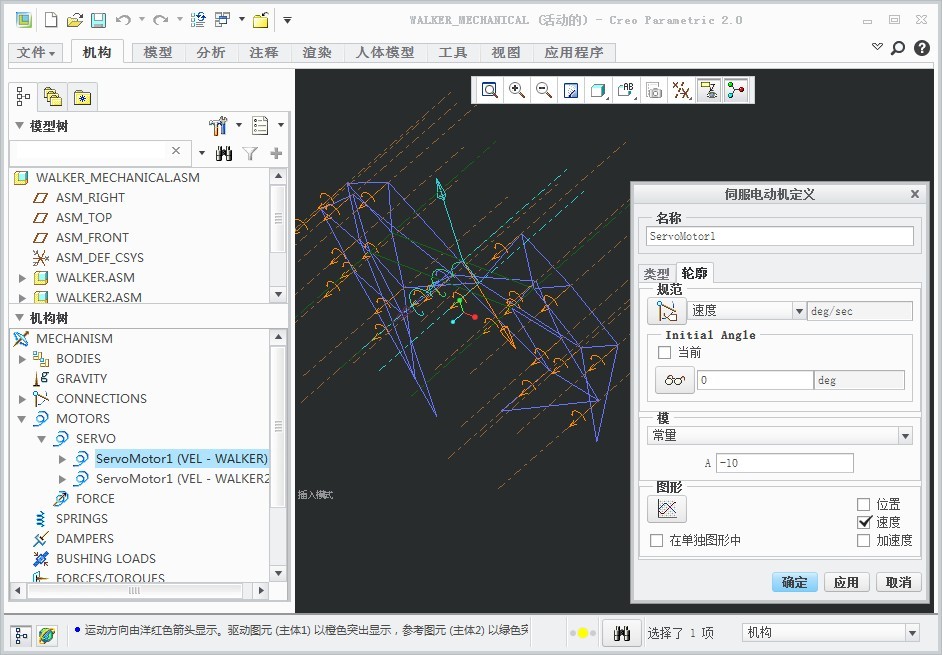

图5 伺服电机1定义

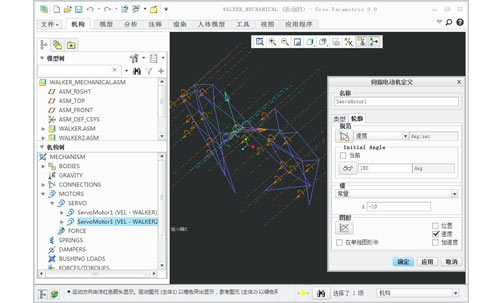

图6 伺服电机2定义
1 机构稳定性验证
对2组机构下的4个足部离伺服电机垂直方向距离数据进行采集（以伺服电机所在平面为0平面）。其中1、2代表的是前面一组机构的前后足离伺服电机垂直方向距离，3、4代表的是后面一组机构的前后足离伺服电机垂直方向距离。

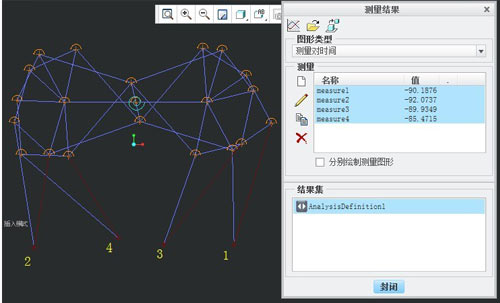

图7 测量点数据
在速度为10°/s，机构起始角度差为180°的情况下，比较前后足最低点的高度差，可看出每个运动周期（36s）有2个周期为7s的小幅度不稳定期，但整体趋于平稳，能基本满足稳定性需求。

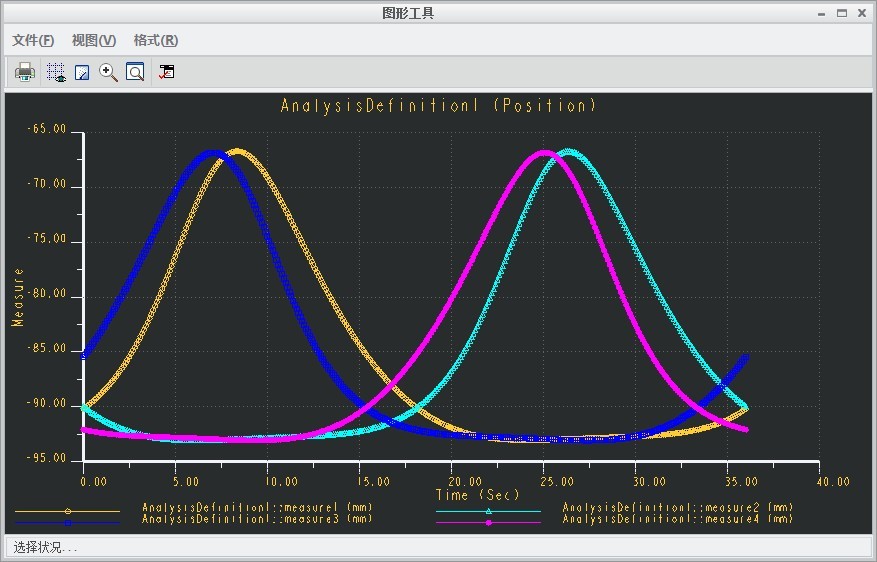

图8 机构运动测量图形
2 机构运动轨迹验证

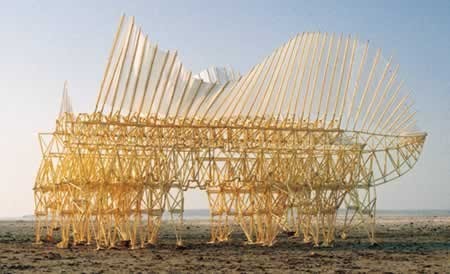

通过对机构运动轨迹的分析，与Jansen Walker机构的轨迹比较，基本一致。

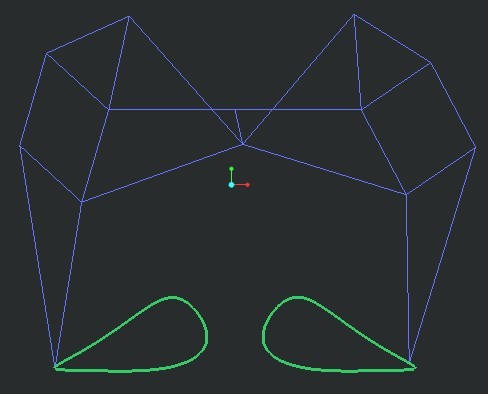

图9 机构运动轨迹分析

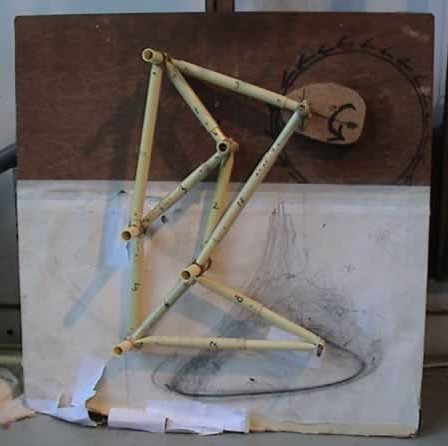

图10 Jansen Walker实际运动轨迹
3 机构零件的建立
完成机构验证后，即可对零件结构进行建立。

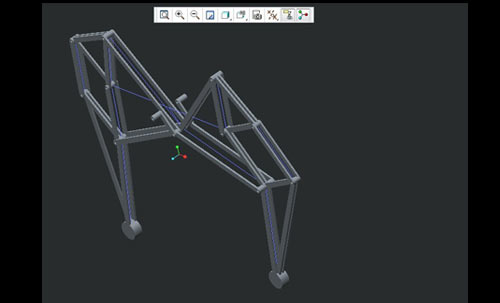

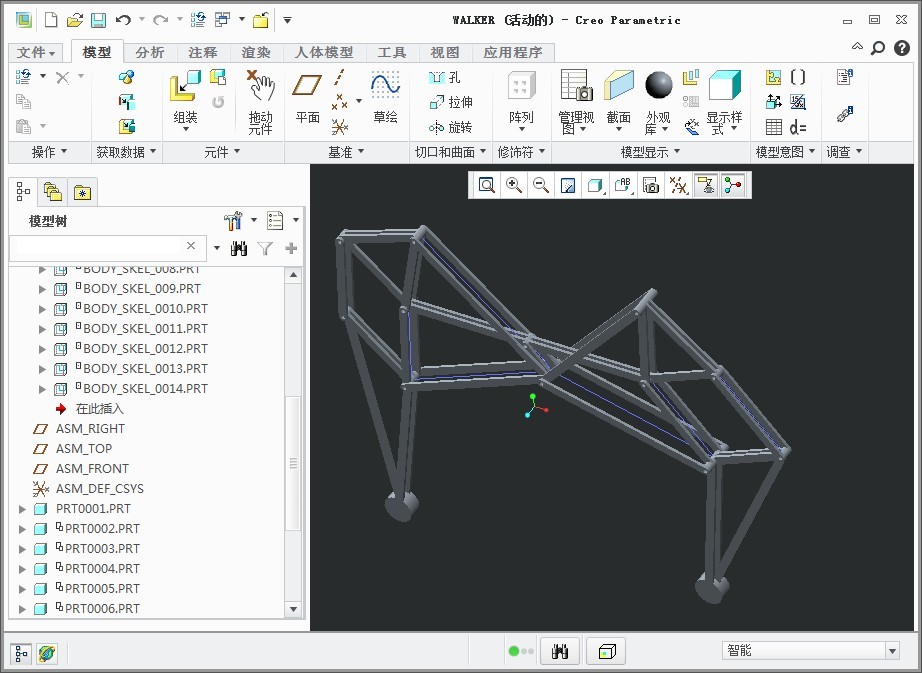

图11 机构零件建立
考虑到后续并联多个此单元机构组合而成，将其优化成以下结构。

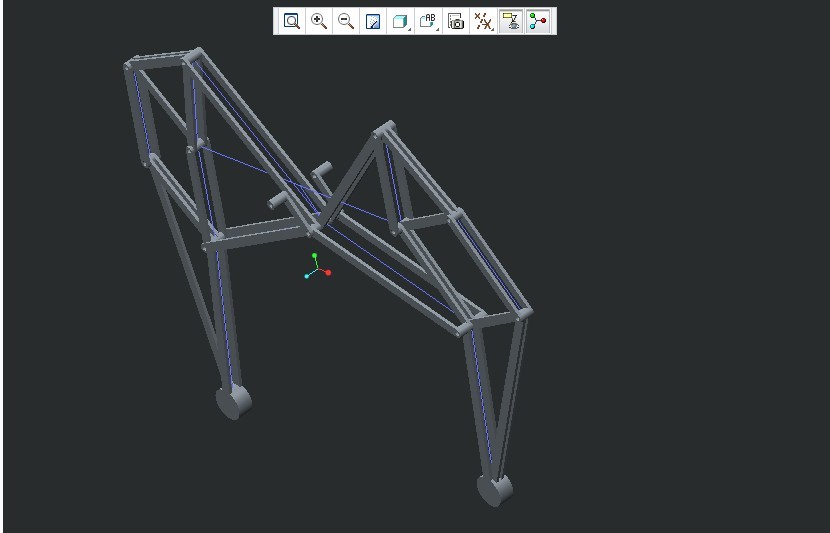

图12 机构零件优化
4 整体结构完善

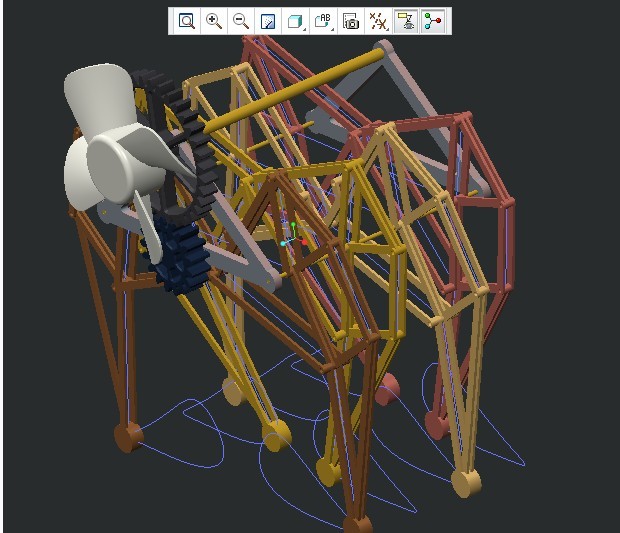

图13 整体结构完善
