自动借还书机在设计工程中分：机箱，控制面板，后门，支座等四部分组成。装配图请参照图1。

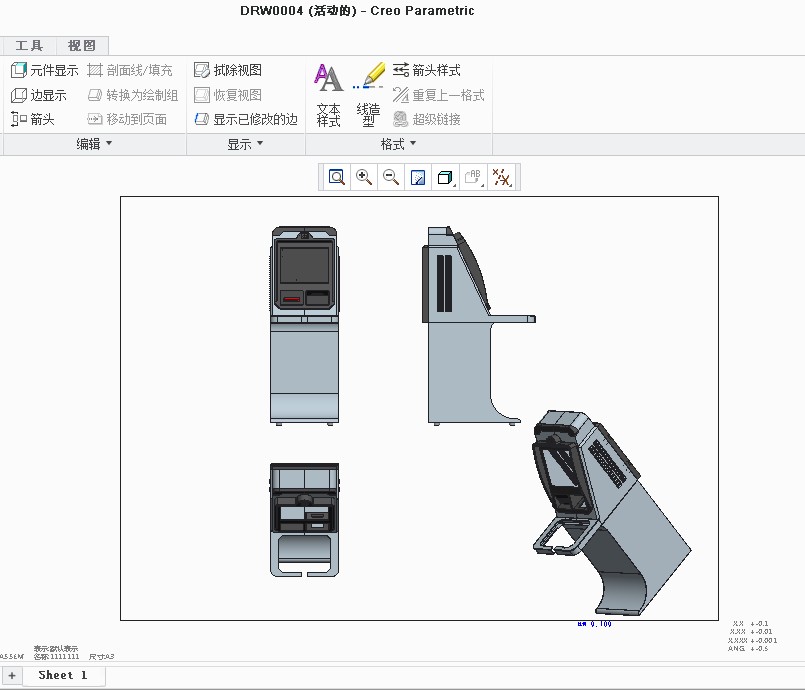

图1 装配体结构图

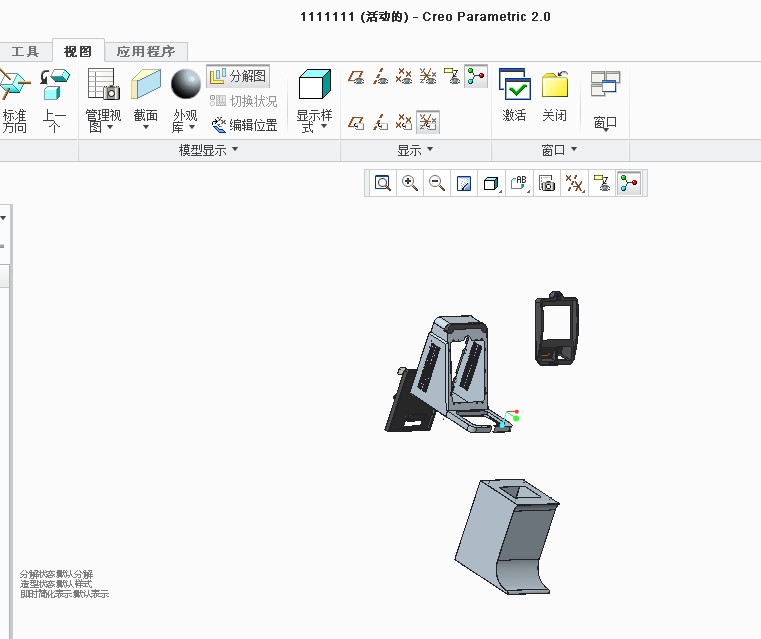

图2 装配体分解图

1 机箱

机箱是该产品中最为重要的一部分。首先，其他所有部件的功能都以此部分为基准而体现；其次，该部分又是客户所直观的部件，体现该产品的美观和功能性；再次，大部分的电气结构都安装与此部分中。所以此部分在设计过程中考虑到电气的散热，在机箱侧面开百叶窗，同时在机箱后部开有风扇散热孔，在机箱内部安装小风扇进行散热。机箱内部在设计时考虑到内部电线的布局在机箱内部相关位置贴有线夹，确保在电气安装时机箱内部干净整洁。

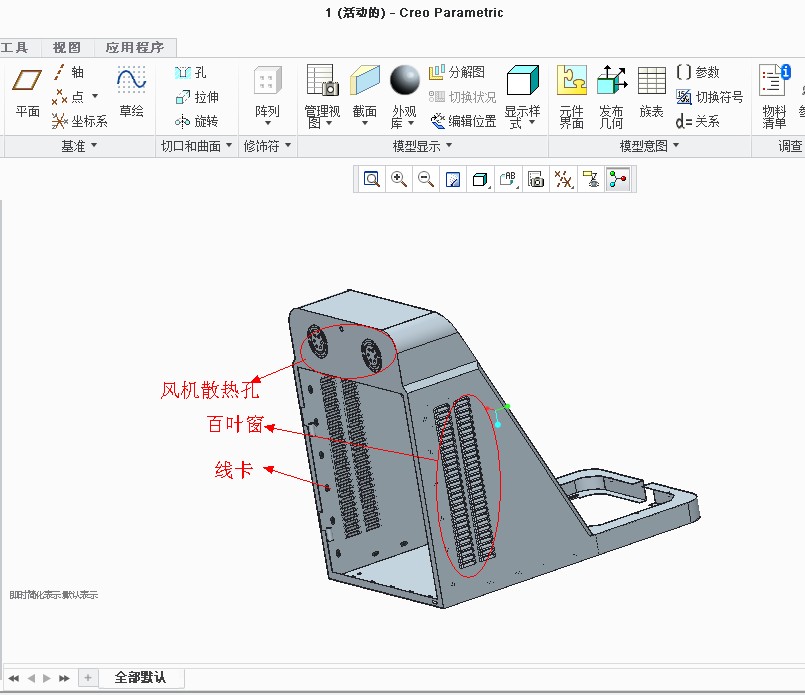

图3 机箱详图

2 控制面板

控制面板主要集成可视控制面板和读卡区等组成，控制面板采用现代工业较为流行的弧形设计。控制面板表面喷塑黑色“小桔纹”油漆后，显得该产品大方、整洁，立体感尤为强烈，彰显产品高档，前卫。

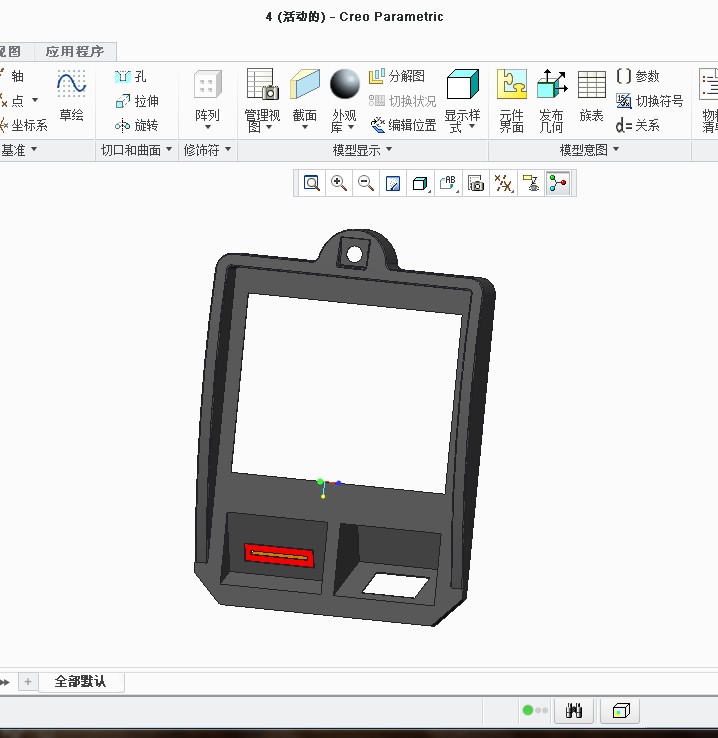

图4 控制面板详图

3 后门

后门采用普通碳钢制作，方便技术人员维修之用。值得一提的是，在后门上铆有铭牌，显示该产品相关的信息。

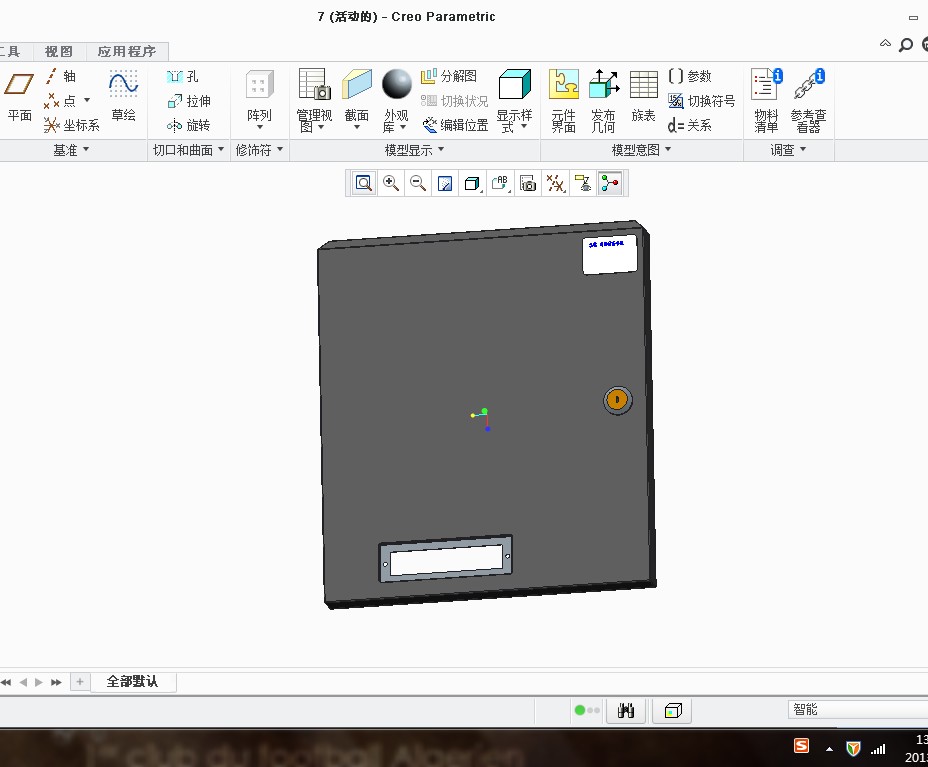

图5 后门详图

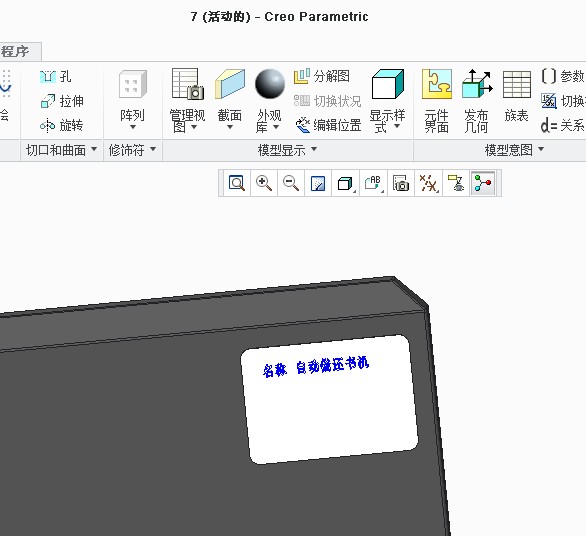

图6 铭牌

4 支座

支座底部采用圆弧设计，确保读者在使用过程中踢伤脚面。

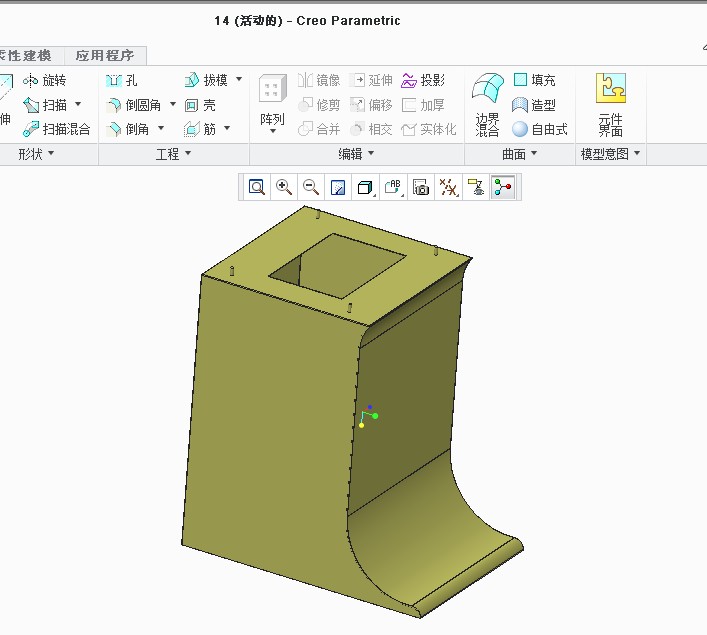

图7 支座

Creo在拉丁语中是创新的含义。而Creo 2.0给我的惊喜正是创新。

打开软件，首先映入眼帘的就是排列有序的模块式工具栏。任何一个命令都可以在模块式工具栏中轻松找到，这有利于提高设计速度，对于初学者来说，这无疑也是软件上手再好不过的一个条件了。在校期间学习过Pro\E 2001，大概有7年时间没有用过PTC的产品。这次也是以一种试试的心态来学习，只用一个月的时间，就已经较为熟练的掌握大部分命令，这是我万万没有想到的。

其次，Creo 2.0让你在“加工”过程中完成产品设计。在我设计过程中，Creo 2.0的命令都是基于产品加工的顺利和方法来进行的。当使用阵列、镜像等命令时，Creo 2.0会以一种“试生产”的形式，让你预览所加工的特征（例如：孔，凸台，拉伸）显示在实体上，如果您认为可以满足要求，您可以点击确认。如果您认为不合适，可以继续调整，直到您满意为止。

再次，Creo 2.0的工作效率是不容小看的！在绘制机箱（详见图3）这个零部件时，我分别用CREO 2.0和Solidworks 2011进行比较，具体如下表：

最后，Creo 2.0对于一个初学者来说，更容易上手。从上表中还可看出，在短短一个月时间内，我已经掌握大部分命令，虽然我对Creo 2.0应用的不是很熟练，但是他的绘图效率已经明显的体现出来。如果能熟练掌握Creo 2.0的命令，我相信这个绘制时间还会有很大程度的提高。

通过这次的试用，让我重新认识了PTC。整洁、“加工”、效率、易上手这个词是我使用的最直接的感受。Creo 2.0的推出，真正的提高了企业的创新意识，帮助企业提升研发协作水平，让CAD应用真正提高效率，为企业创造价值。
