Inventor设计结果打包
发表时间:2007-10-23 陈伯雄  来源:e-works
利用Inventor的“项目”等设计数据管理支持特性,可以允许相关文件存放在选定的一个或多个文件夹中、甚至包括复杂的远程网络上的链路下。

    所有设计的最后结果,都需要在装配之中进行验证和确认,并完成全套的工程图和明细表等设计资料,才算最后完成。

    利用Inventor的“项目”等设计数据管理支持特性,可以允许相关文件存放在选定的一个或多个文件夹中、甚至包括复杂的远程网络上的链路下。

    在设计过程中,对于自己设计的零部件、对于引用的标准件和型材,都要反复进行结构合参数的配凑,而最后的结果可能需要若干次的设计调整甚至推倒重来。例如标准件,装入了一个螺钉,不满意,换一个规格甚至型号,也是很平常的事情。这样做的过程中,Inventor将建立了相关的模型文件,因而最后的设计结果中并没有被使用的“废旧零部件”,在当前项目的文件夹中是肯定存在。设计结果也应当归档整理,“交付”出去才是最后完成。

    这就需要一种设计数据后期整理的机制,而“打包”的作用是:整理和归纳设计参与的文件,并按实际使用情况复制出一套完整的文件;同时保持原有的文件之间的链接关系;对于设计过程中曾经使用、但后来决定不使用了的“设计垃圾”会自动识别而不会包装进来;打包后的结果与原来的设计文件会脱离关系而能够独立存在。

    1.基本机制

    可以将Inventor 文件及其所有或选定的引用文件打包到单个文件夹下,即使这些文件存储在多个、甚至是网络上的位置;也可以包含引用了所选Inventor 文件的文件。对文件进行打包时,这些文件将复制到指定位置,同时不改变或删除源文件。

    对于所有引用文件,都必须能够使用当前项目(*.ipj 文件)来进行解析。

    也可以用项目编辑器重新选择当前项目,或者在“打包”对话框的“项目文件”框中说明或浏览合适的项目。

    打包的结果是按照指定的位置和参数,将选定的设计结果复制过来,并自动创建这个结果的项目。

    2.操作过程

    1.1确定当前设计项目

    先确认当前Inventor的设计项目,确实是准备打包输出的项目、而不是其它…

    1.2选定要处理的主文件

    所谓“主文件”,就是最完整地表达设计信息的那个文件,这就应当是这个设计的“总装配”模型文件(这个文件一定是存在的),其中引用了准备打包处理的全部设计内容。

    可用两种方法选定这样的总装配文件,并启用打包功能:

    方法之一:

    在设计助理菜单上,“文件(F)”-〉“打开文件(O)…”,之后选定主装配文件,回到设计助理界面,之后选定这个文件,在右键菜单中“打包(K)”,参见图1。

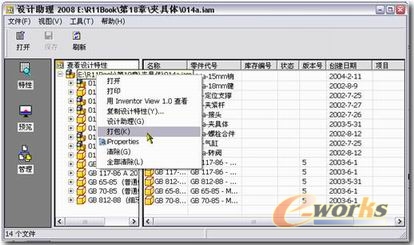

图1 开始打包之一

    设计助理的启用方法有两种:在操作系统界面左下角“开始”-〉“所有程序”-〉“Autodesk”-〉“Autodesk Inventor 2008”-〉“设计助理2008”;或者选定要处理的文件,在右键菜单中“设计助理(G)”。

    方法之二:

    是在 Windows 资源管理器中找到要打包的主装配文件, 并直接在右键菜单中“打包(K)”。

    选择主装配模型文件,对于简单的设计项目,可能直接在操作系统下选定文件;但是对于复杂的设计项目,需要我们记清楚相关文件的位置和名称,浙江欧应当使用设计助理进行了。在设计助理中,可以直接验证文件是否正确,参见图1的装配树结构,这一点对于在系统浏览器中选择文件就不容易实现了。

    以下的讨论将基于“打包动作是经过设计助理实现”这样的模式。在图1的情况下,选定了主文件并确认正确的,在右键菜单中“打包”,结果应当弹出图2的界面。

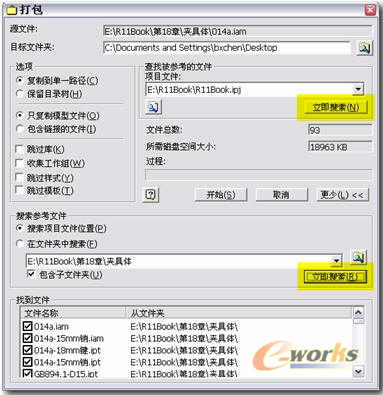

图2 打包界面(展开)

    1.3打包的预备动作

    在上边的“打包”指令下,如果发现当前Inventor项目与所选文件的项目不一致,将发出图2的提示。这种项目不一致是不合理的结果,可能造成文件搜索出毛病,必须解决。



图2 出错提示

    这种情况多出现在当前项目不是所选主文件所在的项目。对于打包机制来说,无论Inventor是否被启用,“当前项目”的纪录总是有效的,这就是Inventor目前的项目。可直接在设计助理中解决项目变更,方法参见图3。

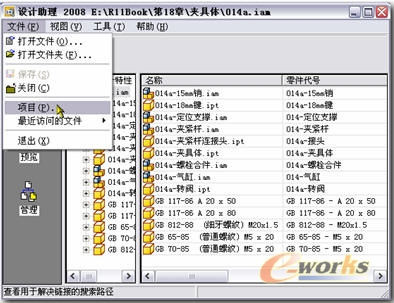

图3 改变项目

本文系e-works专稿,未经授权严禁转载。

2页,当前第1
