产品名称：WiseImage

    WiseImage是Consistent Software（挪威一致软件有限公司）推出的混合图像编辑、处理工具，是当前最优秀的光栅矢量化软件之一。

    WiseImage支持广泛的光栅格式及多种矢量格式。能够进行光栅、矢量内容的创建、编辑，通过手动或全自动的方式实现二者之间的转换。它可以处理、编辑并修正包括草图、地图、工程图及其他图形在内的多种扫描图像，这些图像可以是黑白、灰度或彩色的。因此，WiseImage广泛地应用与GIS，房地产，航空及卫星图像处理，建筑，工程制造，机械设计等领域。

    WiseImag X版的版本号：10.0.800

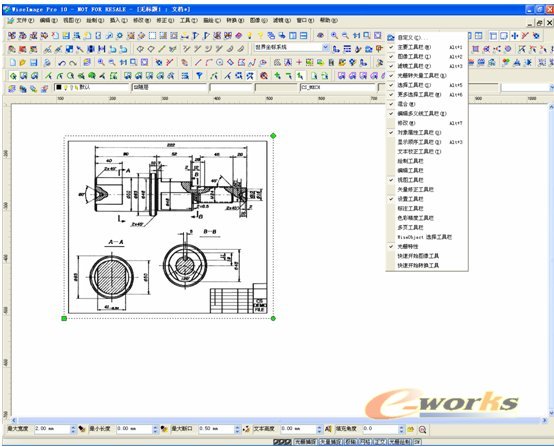

    可灵活定制的操作界面，丰富的工具栏选项


    产品功能介绍

    一．光栅编辑功能

    1、光栅层

    可以同时调入多个光栅图并将它们分别置于不同的层中，光栅层的数量不受限制；

    2、光栅净化

    手动或自动地倾斜纠正、去斑点以及自动地适应图像到纸张；


    二值化后得到的黑白光栅图像片断


    执行去斑点后

    3、智能型的光栅选择方法

    系统提供20多种对光栅的选择方法，使您对光栅的选取和操作就像在CAD软件中对矢量元素的操作一样轻松自如，您可以：

    选择一个区域、矩形或任意多边形形状；

    用鼠标点取的方式选择光栅的线、圆、弧、曲线等；

    选中完全包含在一块区域内的光栅图象与一块区域相连接的元素；

    所有相连接的光栅（使用这一功能，我们可以将文字与图形进行有效的分离）；

    篱笆方式，与您所画的线条相交的所有光栅对象；

    4、滤镜功能

    系统提供多种光栅滤镜：平滑、细化、加粗、粘连线条的分离、黑白斑点的去除、连取等；


    原始图形片断

    平滑处理后

    5、光栅图象的校正

    通过倾斜校正、自动修正以及四点校正的方法来消除图像在扫描时出现的变形。

    6、光栅图的拼接

    利用系统提供的剪切功能，可以将任意数目的图拼接为一张大图，也可以将一张图分成多张小图。

    7、背景图功能

    您可以将彩色或灰度图象作为一个背景图调入到CAD环境中，从而在它上面放置光栅图或矢量图

    您可以随时打开或隐藏背景图，您也可以随时更改背景图的亮度。

    二．半自动矢量化

    1、光栅矢量的搜索、替换功能

    当图中的相同符号（如机械图中的粗糙度符号，电路中的各种电气符号等）非常多的时候，我们可用标准的符号对它们进行统一的替换，替换后的符号既可以是光栅的，也可 以是矢量的。这样您便能迅速地对各种符号进行更改或转化了。

    2、光栅／矢量符号库

    您可以在符号库中定义任意数量的符号，符号可以是光栅的、矢量的或混合形式的。

    3、交互式智能矢量化

    您只需用鼠标在图上轻轻一点，就可以对图上的各种光栅元素如线、圆、弧等进行交互式矢量化，即使是对剖面线也是如此。对于跟踪出的矢量元素您可以用AutoCAD命令对它们的属性进行修改所有的矢量，无论是跟踪出来的或是直接绘制出来的，都可以再进行光栅化操作。因此，借助于交互式矢量化工具，我们可以对图纸进行快速地更新。

    4、曲线的智能跟踪

    对于地图上的等高线进行智能跟踪到不同的层上。自动调整屏幕的显示范围。

    三 全自动矢量化功能

    1、全自动矢量化

    您可以对全图灰图中任意选中的部分尽心全自动矢量化，矢量化可以识别不同的宽度和线型，并将它们分配到不同层上。可以识别的元素包括：

    直线－可以识别其中的箭头、虚线，并能将直线捕捉至正交；

    圆及弧－可以识别虚线线型，并能识别弧中的箭头；

    多义线－可以识别虚线线型，可以调节与原光栅图的逼近精度；

    剖面线－可以是各种倾斜角度；

    文本－字母与数字，各种方向，可以是斜体。

    2、最新的ＯＣＲ技术可以对技术档案中的文本进行有效的识别

    可以搜索到任意角度的文本；

    搜索到与图形重叠的文本；

    识别某些指定类型的文本；

    使用数字模式进行不同的模板设定。

    3、批处理功能

    Windows下的版本具有同时对多个光栅文件进行光栅过滤编辑、矢量化和存盘的功能，这会大大提高对光栅图的处理速度。

    4、彩色图处理/矢量化功能

    本软件提供了一个彩色处理器，可以很方便地将灰度图或彩图中的不同颜色的线条或实体转变成对应的光栅实体，从而进行半自动或全自动矢量化。

    四．软件功能说明

    可编辑的光栅文件（黑白图）：RLC , RLP , TIF , CCITT , G3 & G4 , CALS , NIFF , C4 , PCX , BMP , IMG , EDMICS等更多。
光栅背景文件（黑白/灰度/彩色）：以上全部，再加上彩色的TIF , TGA , JPEG , GIF , EPS , PNG , PCD , PSD , RAS , PCT , WMF , WPG , DCX , BMP , IMG 更多。

    光栅输入功能：在AutoCAD内部支持TWAIN类型的扫描仪直接进行扫描，支持所有标准的和用户定义的幅面大小。

    AutoCAD视图支持：完全支持纸空间和模型空间，在纸空间中显示多个光栅文件，模型空间中被打开的视窗不受限制，完全支持AutoCAD的应鹰眼视窗。

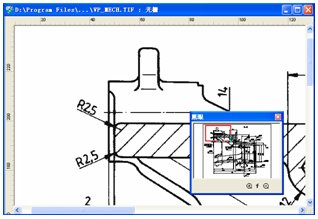

    鹰眼功能

    光栅层功能：每一个光栅层可以被赋予不同的颜色、逻辑名、dpi值，显示/隐藏状态并可以个文本属性相关联。

    光栅选择方法：用鼠标点选：完全包含在矩形或多边形内部；与矩形、多边形相交叉的所有元素；所有相连的对象等。

    选择设置：在选择集中增加或移去光栅对象。所有捕捉方式既支持光栅对象，也支持矢量元素。

    光栅编辑功能：边缘切除、旋转、比例缩放、倾斜校正、复制、切除和粘贴（可以在不同层间进行）、变形、镜像、更改dpi值、重置幅面大小。自动对全图进行净化、全图或选中的部分进行边缘切除、旋转、校正倾斜自动监测倾斜角度）、去斑点、空洞填充、删除、区域填充、细化、加厚、平滑、粘连线条的分离，轮廓提取线型增强，Undo和Redo的数目不受限制-标准的AutoCAD命令。

    图象转换功能：自动搜索并替换光栅对象，用矢量符号替换光栅符号，支持重叠或互相接触的的光栅对象，交互式批处理方式进行，快速地将选中的矢量转换为光栅。不同颜色的矢量可以按定义的颜色进行光栅化。交互式地识别线、弧、圆、多义线、剖面线和对曲线进行跟踪。

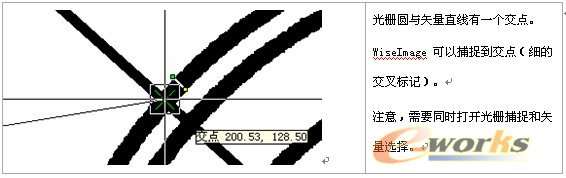

    光栅捕捉功能：在AutoCAD物体捕捉模式基础上增加了光栅捕捉的功能，可以捕捉光栅节点、终点、中间点、圆心、最近点、交叉点等。


    光栅符号库功能：完全的Windows风格的拷贝与粘贴式的“剪切簿”，图形方式显示光栅符号，“剪切簿”可以存储至硬盘并恢复。

    可利用的帮助：交互式的在线帮助，向您解答标准或复杂的操作。

    系统需求：486/PC 或更高，内存最少为32M，SVGA，鼠标与Windows 95/98/NT，AutoCAD R13 C4-whip或Rasterex驱动。

    以下功能仅适用于WiseImage Pro 6.0/WiseImage SuperValue 6.0：

    彩色图处理：将扫描得到的彩色图象分离到不同的黑白层中，阈值可以通过RGB或灰度和HSV方式进行色彩范围选择，建立直接调入WiseImage工作层以便进行更多编辑。

    全自动矢量化：对全图或选中的部分进行全自动矢量化，自动识别线、弧、圆、多义线、 剖面线和文本等。

    OCR文本识别：对任意角度的文本进行识别，允许文本与其它图形对象相重叠。模板方式可以进行快速识别，教学模式可以识别手写文本。交互式的编辑工具可以对识别出的文本进行快速后处理，纠正识别错误的文字。

    基于上述功能，总结一下WiseImage的软件特点：

    a.直接支持 Contex扫描移

    b.支持广泛的光栅文件格式及多种矢量格式文件（TIF, RLC, CIT, BMP, JPG/JPEG, JP2/J2K, PCX, CAL, ECW, C4, TG4, CT4, T4, MrSID (SID), CG4, GP4, MIL, PNG , PDF，DWG, DXF，PLT，DGN，SHP）

    c.可进行矢量转光栅，手工的光栅矢量化

    d.功能强大的复合工程图编辑器

    e.基于多种先进的技术

    矢量化

    光栅化

    二值化

    校准

    修正和滤镜

    分层

    f.丰富的光栅编辑工具

    自动和手动倾斜校正；

    任意角度图像旋转，镜像，裁剪；

    修改图像尺寸和分辨率；

    转化为RGB, 灰度, 8-位索引颜色；

    多种可供选择的用来修正黑白、灰度和彩色光栅图像的滤镜；

    调整亮度，对比度和图像的色彩平衡；自动和手工的通过直方图修订；伽马校正；

    图像调色板编辑；颜色缩减；

    在黑白、灰度和彩色图像上绘制和删除指定宽度及颜色的光栅线；封闭边界填充；

    像素绘制和填充；

    彩色和灰度图像的二值化；多种二值化方法；

    通过指定数量的黑白图层对彩色图像进行分层。

    g.矢量对象支持

    绘制点、线、圆、椭圆、多义线、样条曲线、矩形、标注、单行文本和多行文本；

    带有属性的命名块；

    自定义对象属性；

    自定义箭头（标记）和填充样式；

    自定义线型样式；

    文字样式。

    h.支持用户自定义坐标系

    i.支持图层、线型、块、图像管理

    WiseImage优势所在

    WiseImage作为世界上最有影响力的混合图像编辑软件之一，与市场同型产品相比，WiseImage具有很多高级的功能，如：

    支持3种平台：Windows, AutoCAD, AutoCAD LT；

    能进行适应的二值化；

    能进行自动矢量化；

    可进行矢量自动修正；

    能够编写脚本；

    文件的查询、编辑、修改，数据的保密性、存取、工作流程、数据和文件的打印，都可以通过Script语言实现。

    获奖情况

    1. 全球权威的星级辅助设计软件的专业评测杂志在美国《CADALYST》对全球光栅矢量化软件的评测中, WiseImage软件在图象编辑和矢量化方面连续获得第一名；

    2. CADENCE是目前IC设计EDA工具的领跑者，很多客户采用CADENC的软件、硬件、设计方法和服务，来设计和验证用于消费电子产品、网络和通讯设备以及计算机系统中的尖端半导体器件、印刷电路板和电子系统。CSoft公司在这些方面也获得了极好的口碑；

    3. Autodesk是CSoft公司的优秀合作伙伴之一，我们的产品也获得了Autodesk的认可，取得了其授权开发商的资格。
