青岛海尔模具有限公司

    青岛海尔模具有限公司隶属海尔集团，座落于中国青岛。属中外合资企业，是中国最优秀的专业模具供应商之一。专业于汽车类、家用电器、电子类，精密类产品模具。始建于 1993 年，现有员工 400 余人，其中CAD/CAM/CAE/PDM专业工程师 100 余人，公司拥有世界先进的产品、模具设计、分析、加工软件如AUTOCAD 、PRO-E 、CIMATRON 、MOLDFLOW；各类德国、日本产高速加工中心、火花机、线切割等专业设备 100 多台。

    汽车产品类（占 35% ）

    为福特、丰田、大众、三菱、本田、日产、 PSA 、拉达等汽车客户制作模具，国内为一汽、上汽、二汽、神龙、哈飞、北京吉普、北汽福田、长安福特等汽车客户制作模具。产品包括仪表板、保险杠、门板、外饰及内部功能件等。

    家用电器、电子类（ 58% ）

    除为海尔集团配套制作各家电模具外，还为三星、LG 、佳能、三洋等客户制作模具。彩电、空调、洗衣机、冰箱等整机模具制作周期 75 天以内。

    来自青岛海尔模具的资料

    机床设备简表

    编程存在的问题

    快丝编程：

    快丝机床支持3B和ISO代码，对于快丝机床和单板机均采用手工编程，由操作者自己在机床上编程，工人水平参差不齐，不好对编程统一管理，但是对于上下异形的零件，由工人分别做两个程序，再手工合成，工人工作量大，车间寻找安全性高的软件代替。

    慢丝编程：

    慢丝试用了多种软件，但是后置出来的代码不合适，需要手工修改，安全性底，工人不能掌握软件操作，没有达到使用人员的要求。只好由采用普通的数控编程软件出代码，然后由工艺人员去掉含Z坐标部分，这样同样存在很多安全性问题，同时无法进行安全检查和事前控制，工艺性差，而且操作很复杂，零件报废率高，只能满足部分零件的加工。

    客户对软件的要求：

    1．为了加工需要，迫切需要能满足快丝和慢丝加工的软件。
    2．要求软件有模拟功能，能够进行事前工艺控制。
    3．要求软件可以直接读取3D曲面
    4．要求软件有代码校验功能。
    5．要求后置能满足机床和工艺要求 。

    合作背景

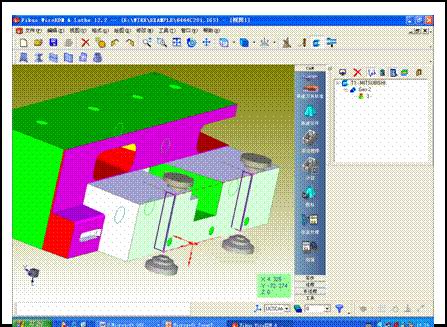

    1．CimatronWireEDM 包含快丝编程＋慢丝编程部分，满足了所有编程需求。

    2．CimatronWireEDM 支持线条和曲面加工，能直接读取设计部的 3D 文件。
    3．丰富的加工模拟工具和视图类型，能全面的反映零件加工后的效果。
    4．代码反读和工艺报表为工艺控制提供了凭据。
    5．支持快丝机床的3B代码和ISO等各代码形式，定制了快丝机软件界面，使得软件使用者有极好的适应性；有慢丝各系统的后置，满足加工需要。
    6．海尔与思美创公司有着长期的合作，对我们的服务很满意。

    合作效果

    1． 节省了30% 的工作时间。
    2． 从根本上解决了零件报废问题，提高了零件合格率70% 。
    3． 扩展了机床功能，使快丝机床能加工复杂零件。
    4． 实现了从编程到工艺控制的整套工艺方案。

    “ CimatronWireEDM 培训完了我们都能直接编程，它的后置出来的代码一点都不用改，直接拿到机床上加工，放心的很。”——海尔的线割班班长 宋涛
