3 筏板基础设计向导程序与ANSYS二次开发

3.1 应用TCL/TK、APDL、UIDL进行ANSYS二次开发的基本过程

    在调用TCL/TK编写的用户界面脚本文件时候，ANSYS将根据tclIndex文件中的内容搜索C:\Program Files \Ansys Inc\v80\ANSYS\gui\scripts目录下的脚本文件（假设安装目录在C盘），所以需要将用户自己编写的脚本文件拷贝到该目录下，同时更新tclIndex中的内容。

    为了更新Main Menu中的内容，需要将相关的UIDL文件拷贝到C:\Program Files\Ansys Inc\v80\ANSYS\gui\en-us\UIDL目录中，ANSYS将根据mnulist80.ans中的内容搜索需要的命令。

    ANSYS在执行宏文件时，将搜索目录C:\Program Files\Ansys Inc\v80\ANSYS\apdl和工作目录以及用户特殊指定的目录，为了使所有用户都能方便的使用RFDG程序的宏文件，所以将所有相关的宏文件均放到第一个目录下。

    这样ANSYS就可以执行菜单、对话框以及APDL命令宏。

3.2 应用TCL/TK实现筏板基础设计向导的界面及菜单设计

    在RFDG程序中所有由TCL/TK语言编写的界面及菜单代码均写入rfdg.tcl文件中。其中的30个过程均在RFDG一个名字空间下。分别完成了前述的5个模块中的各项功能，同时将ANSYS命令送出。

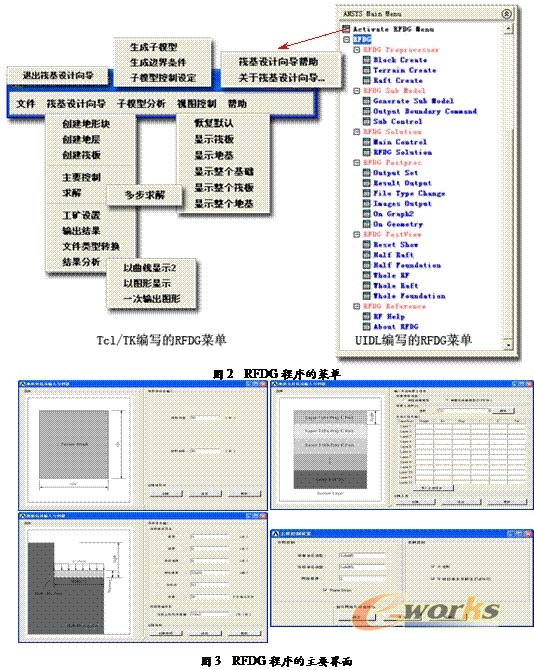

    RFDG程序的菜单及界面如图2、图3所示。

3.3 应用APDL实现筏板基础设计向导的模块功能

    对于由APDL语言完成的功能，是将每个功能创建一个ANSYS宏文件，这样就可以通过使用调用ANSYS命令的方式来调用宏。并且每个宏文件只完成一个预定的功能。而对于一些简单的ANSYS功能则在TCL/TK中使用ans_sendcommand等命令来实现，并不建立单独的宏文件。RFDG程序共有13个宏文件，分别完成以下13个功能：创建地形块（rf_bc.mac）、创建土层（rf_tc.mac）、创建筏板（rf_rc.mac）、主要控制（rf_mc.mac）、多部求解（rf_sl.mac）、结果输出设定（rf_rost.mac）、结果输出1（rf_ro1.mac）、结果输出2（rf_ro2.mac）、结果输出3（rf_ro3.mac）、定义路径（rf_pd.mac）、子模型生产（sub_cut.mac）、子模型边界条件设定（sub_bs.mac）和子模型主要控制（sub_mc.mac）。
