产品结构管理主要是在PDM 系统中管理舰船产品的结构,进行产品结构描述,并实现产品中部件版本及有效性控制;可以进行多视图管理(主要指工程视图与制造视图之间的转换) ;可以根据需求定制产品的属性描述(包括规格、重量属性、材料属性和产品零部件状态属性等) ,而且决策人员可以随时监控这些属性;可以使用产品浏览器浏览产品结构中的零部件。

    设计更改管理包括建立更改请求、更改通知和更改活动提出单位的属性; 建立更改请求与更改通知、更改通知与更改活动之间的联系;建立更改活动与产品零部件或文档之间版本管理之间的关系;以工作流程支持所有设计变更的过程;提供更改请求、更改通知单及更改活动的管理。生命周期管理可以定义新型号产品开发生命周期;管理新产品过程的业务对象( Part 、Document) 的生命周期状态;定义设计更改过程中业务对象的生命周期;管理过程更改过程中的业务对象的生命状态。

    工作流程管理主要是由工作流程来定义工作人员、完成时间的关联,并管理产品的设计过程、设计变更过程、设计评审、图档发布等。

    Windchill 接口主要是提供常用舰船CAD 系统(如CADDS5 系统) 到Windchill 间的接口, 使CADDS5 中建立产品零部件名称、属性和产品结构能发布Windchill 中提供给企业内用户使用;进行产品设计部门内部的AUTOCAD、CADDS5 的工具封装工作,实现在Windchill 中激活这些工具,并且能够在Windchill 中管理这些应用工具产生的信息。

    3. 2 　舰船设计PDM开发流程

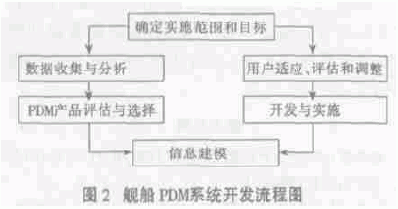

    PDM系统的实施通常有:组建队伍; 需求分析;软件选型;系统设计(硬件、软件选择,职能部门地位任务,人员分工权限等) ;详细设计(人员、产品和工作三类模型,目标实现途径,输入/ 输出要求等) ;二次开发(利用开发工具,进行客户化定制) ;安装与设置(第一次安装是在需求分析阶段、为用户设置一个PDM 系统的基本软件环境。主要目的在于开展需求分析;第二次安装是在二次开发结束后,对硬件和软件的安装调试) ;人员培训(前期培训,后期培训) ;试运行(在初始阶段以某一个产品为试点,与原来的管理体系平行开展工作,在取得经验后,再推广到一个系列的产品,乃至整个企业的全部产品信息的管理。一旦技术成熟,取得经验以后,才能用PDM系统来取代原来的管理系统) 。图2 为舰船PDM系统开发流程图。

    在舰船设计PDM系统开发过程中,需求分析是最为重要的步骤之一,在此阶段需要完成5 个方面的工作(5W) 。

    1) 规划舰船产品相关的数据—WHAT ,包括规划产品相关的数据及刻划产品相关的数据特征。

    2) 规划系统的用户和用户组—WHO ,包括规划系统的用户和用户组及不同的权限分配策略。

    3) 规划产品数据的存储策略—WHERE ,按照部门、项目、数据类型确定舰船产品的存储策略。

    4) 规划舰船设计活动的生命周期—WHEN ,包括规划生命周期、规划设计项目、规划设计工作流。

    5) 规划舰船产品数据的存取策略—HOW,包括规划通知规则、规划索引规则。
