6．划分网格


    （1）打开网格划分工具


    GUI：单击Main Menu→Preprocessor→Meshing→MeshTool


    （2）设置总体网格尺寸


    选择网格划分工具面板中的尺寸控制子面板中的总体网格控制（Global）选项，并单击设置（Set）按钮，如图4-7所示，弹出总体网格尺寸设置面板，如图4-8所示。

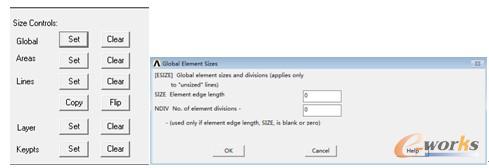

图4-7  网格划分工具面板中图4-8  总体网格尺寸设置面板
尺寸控制子面板

    该设置面板中存在两个控制选项，单元尺寸控制（Element edge length）和单元数量（No. of element divisions），在单元尺寸中输入0.13，单击“OK”按钮。


    （3）划分网格


    单击网格划分工具面板上的网格划分按钮（Mesh），弹出拾取对话框，拾取超弹密封垫，单击“OK”按钮。


    7．定义接触对


    （1）打开接触管理器


    单击主菜单中的 图标，弹出接触管理器面板，如图4-9所示。

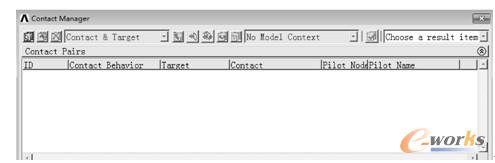

图4-9  接触管理器面板


    （2）创建刚性匹配件AB与超弹密封垫的刚-柔接触


    单击接触管理器中的 图标，弹出目标面及目标单元类型设置面板，如图4-10所示，在该面板中设置目标面为线（Lines），设置目标单元类型为带控制节点的刚体（Rigid w/Pilot），单击拾取目标面按钮（Pick Target…），弹出拾取对话框，拾取刚性匹配件AB，单击“Apply”按钮，然后单击图4-10所示的“Next”按钮，弹出设置刚体控制节点的位置面板，如图4-11所示。在面板中选择拾取存在的自由关键点（Pick existing free keypoint…）做为刚体控制节点，单击“Pick Entity”按钮，弹出拾取对话框，拾取关键点14，单击“Apply”按钮，单击图4-11所示的“Next”按钮，弹出接触面及接触单元类型设置面板，如图4-12所示。在该面板中设置接触面为线（Lines），接触单元类型为面-面接触（Surface-to-Surface），单击拾取接触单元按钮（Pick Contact），拾取线L8，L12和L4，单击“Apply”按钮，单击图4-12中的“Next”按钮，弹出创建接触对面板，如图4-13所示，在摩擦因数（Coefficient of Friction）中输入0.1，单击“Create”按钮来创建接触对。检查接触对法向是否正确，经过查看接触对法向没有问题，单击“Finish”按钮。

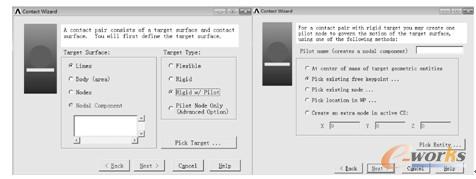

图4-10  目标面及目标单元类型设置面板图4-11  设置刚体控制节点的位置面板

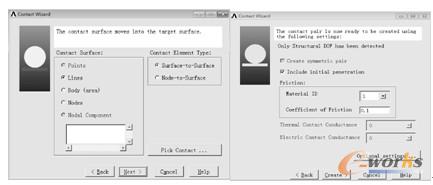

图4-12  接触面及接触单元类型设置面板图4-13  创建接触对面板


    （3）创建刚性匹配件CD与超弹密封垫的刚-柔接触


    单击接触管理器中的 图标，弹出如图4-10所示的目标面及目标单元类型设置面板，在该面板中设置目标面为线（Lines），设置目标单元类型为带控制节点的刚体（Rigid w/Pilot），单击拾取目标面按钮（Pick Target），弹出拾取对话框，拾取刚性匹配件CD，单击“Apply”按钮，然后单击图4-10所示的“Next”按钮，弹出图4-11所示的设置刚体控制节点的位置面板。在面板中选择拾取存在的自由关键点（Pick existing free keypoint…）做为刚体控制节点，单击“Pick Entity”按钮，弹出拾取对话框，拾取关键点1，单击“Apply”按钮，单击图4-11所示的“Next”按钮，弹出接触面及接触单元类型设置面板，如图4-12所示，在该面板中设置接触面为线（Lines），接触单元类型为面-面接触（Surface-to-Surface），单击拾取接触单元按钮（Pick Contact），拾取线L8，单击“Apply”按钮，单击图4-12中的“Next”按钮，弹出创建接触对面板，如图4-13所示。在摩擦因数（Coefficient of Friction）中输入0.1，单击“Create”按钮来创建接触对。检查接触对法向是否正确，经过查看需要将目标单元的法向反转，单击“Filp Target Normals”按钮，弹出拾取对话框，拾取刚性匹配件CD，单击“OK”按钮完成目标单元的法向反转。


    （4）创建刚性匹配件EF与超弹密封垫的刚-柔接触


    单击接触管理器中的 图标，弹出目标面及目标单元类型设置面板，如图4-10所示，在该面板中设置目标面为线（Lines），设置目标单元类型为带控制节点的刚体（Rigid w/Pilot），单击拾取目标面按钮（Pick Target），弹出拾取对话框，拾取刚性匹配件EF，单击“Apply”按钮，然后单击图4-10所示的“Next”按钮，弹出设置刚体控制节点的位置面板。在面板中选择拾取存在的自由关键点（Pick existing free keypoint…）作为刚体控制节点，单击“Pick Entity”按钮，弹出拾取对话框，拾取关键点5，单击“Apply”按钮，单击图4-11所示的“Next”按钮，弹出接触面及接触单元类型设置面板，如图4-12所示，在该面板中设置接触面为线（Lines），接触单元类型为面-面接触（Surface-to-Surface），单击拾取接触单元按钮（Pick Contact），拾取线L4，单击“Apply”按钮，单击图4-12中的“Next”按钮，弹出创建接触对面板，如图4-13所示。在摩擦因数（Coefficient of Friction）中输入0.1，单击“Create”按钮来创建接触对。检查接触对法向是否正确，经过查看需要将目标单元的法向反转，单击“Filp Target Normals”按钮，弹出拾取对话框，拾取刚性匹配件EF，单击“OK”按钮完成目标单元的法向反转。


    （5）定义超弹密封垫的柔-柔自接触


    单击接触管理器中的 图标，弹出目标面及目标单元类型设置面板，如图4-10所示，在该面板中设置目标面为线（Lines），设置目标单元类型为柔性体（Flexible），单击拾取目标面按钮（Pick Target），弹出拾取对话框，拾取线L8，单击“Apply”按钮，然后单击图4-10所示的“Next”按钮，弹出接触面及接触单元类型设置面板，如图4-12所示。在该面板中设置接触面为线（Lines），接触单元类型为面-面接触（Surface-to-Surface），单击拾取接触单元按钮（Pick Contact），拾取线L12，单击“Apply”按钮，单击图4-12中的“Next”按钮，弹出创建接触对面板，如图4-13所示，在摩擦因数（Coefficient of Friction）中输入0.1，单击“Create”按钮来创建接触对。检查接触对法向是否正确，经过查看不需要将目标单元的法向反转。

    单击接触管理器中的 图标，弹出目标面及目标单元类型设置面板，如图4-10所示，在该面板中设置目标面为线（Lines），设置目标单元类型为柔性体（Flexible），单击拾取目标面按钮（Pick Target），弹出拾取对话框，拾取线L5和L7，单击“Apply”按钮，然后单击图4-10所示的“Next”按钮，弹出接触面及接触单元类型设置面板。在该面板中设置接触面为线（Lines），接触单元类型为面-面接触（Surface-to-Surface），单击拾取接触单元按钮（Pick Contact），拾取线L6，单击“Apply”按钮，单击图4-12中的“Next”按钮，弹出创建接触对面板，如图4-13所示，在摩擦因数（Coefficient of Friction）中输入0.1，单击“Create”按钮来创建接触对。检查接触对法向是否正确，经过查看不需要将目标单元的法向反转。
