案例一、中国中化集团公司
作为财富全球 500 强企业和中国重要国有骨干企业，中国中化集团公司（以下简称“中化集团”）正在围绕核心业务进行上下游和国内外市场延伸和整合，在全球范围协同运作形成较为完整的产业价值链。目前，已经实现了经营业绩的连续几年快速增长，2005年的营业额达到
1700亿人民币。
中化集团
IT 治理的挑战与机遇
中化集团已经认识到企业信息系统已经成为业务运行的基础平台和实现企业业务目标的重要手段，通过不断加强在信息系统的投入，目前中化集团已经建立起以
ERP 系统为核心，包括内部办公自动化系统、分销管理系统、内部门户等系统在内的企业信息化平台，初步实现了业务流程的自动化处理和管理，成为进行有效的业务管理和流程控制的重要手段。
同时，为了实现中化集团向具有全球地位的伟大公司的远大目标，中化集团需要一个可靠支撑核心业务领域运作的企业支撑平台，一个能有效实现企业内部流程和上下游业务合作伙伴的集成和整合、适应市场变化和客户业务需求并进行灵活调整和优化的企业信息系统架构。通过IBM与中化的技术专家和领导的充分沟通，共同分析并总结出中化集团在IT系统管理方面最重要和紧迫的需求：
· 战略需求 1：支持业务连续性的基本容灾能力；
· 战略需求 2：应对日益复杂 IT 环境的基本 IT 治理能力：
o 可靠的数据备份与恢复能力；
o 初步的网络、系统和存储监控能力；
o 初步的企业级 IT 综合监控台。
IBM 基于随需应变的信息技术战略为中化集团实现信息系统的建设目标提供了可靠的技术保障，基于全球领先的理念和双方长期的友好合作，IBM
为中化集团提供了全面的信息技术解决方案。
中化集团
IBM Tivoli 解决方案的项目实施
从项目的一开始，中化集团信息技术部总经理彭劲松便对整个项目组明确指出：“这不是一个 IT 项目，而是支持业务连续性项目！”这与
IBM 对本项目的定位不谋而合，双方在“依据国际公认的 IT 治理理念（COBIT）和 IT 服务管理（ITIL）理念”方面达成共识。同时，根据
IBM 成熟的方法论和丰富的实践经验并结合目前中化的现状和长期发展计划，制定了如下的项目实施策略： |
 |

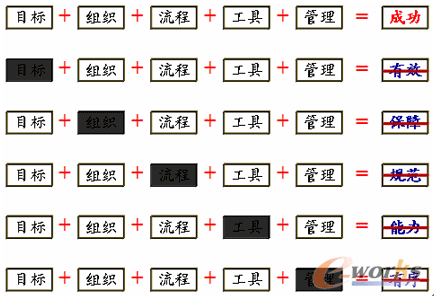

| 中化集团 IBM
Tivoli 解决方案项目实施策略 |
· 在“目标”方面，依据 COBIT “交付与支持流程”领域中的“管理性能与能力”、“确保连续性服务”、“管理服务台和事件”以及“管理数据”流程，分析业务一致性和关键目标指标（KGI），导出具体的关键绩效指标（KPI）以指导
Tivoli 监控与和设计。
· 在“组织”方面，由 IBM 软件服务部与中化信息技术部相关人员共同组建联合项目组，依据各自优势紧密协作，从而保证了项目的顺利实施和后期维护的顺利交接；
· 在“流程”方面，参照 ITIL“服务支持”中“事件管理”流程和“服务交付”中的“可用性管理”流程、“能力管理”流程和“IT服务连续性管理”流程的最佳实践，指导中化集团的
IT 服务管理流程的规划和设计；
· 在“工具”方面，用 TSM 备份和恢复数据并支持基本的异地容灾；用ITM（IBM Tivoli
Monitoring）提高诊断和解决问题的能力，在 Tivoli Monitoring 背后有一个复杂的数据仓库支持，使得该软件能够对历史数据进行分析，如类似的问题在过去一天、一个月、一年之内发生过没有，通过调用这些历史数据有助于实现问题的趋势分析；用
TEC（Tivoli Enterprise Console）集成事件管理界面，不但可以分析单方面的事件，还可以把多个事件集成到一起进行问题定位，相对于非
IBM 产品的控制台（Console）软件中往往通过过滤方式来发现问题，而 TEC 可以通过相关分析方法更加准确地定位问题；用
NV（NetView）展示网络的拓扑结构、收集与处理网络事件、收集网络性能数据，并通过于 CISCOWorks
的集成管理网络设备；用 TPC（TotalStorage Productivity Center）监控数据、磁盘和
SAN； |
 |

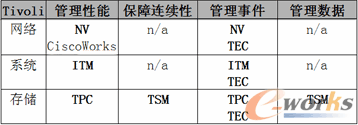

| 中化集团采用的
IBM Tivoli 软件产品 |
· 在“管理”方面，特别强调项目管理，依据
PMI 的 PMBOK 和 IBM 项目管理方法论 WWPMM（World Wide Project
Management Method）对项目的定义、计划、执行监控和收尾全面管理和控制，确保项目的成功——客户/用户的满意、工作有效/高效和过程/结果的可审计。
整个项目从 2005年 3月开始酝酿，经过半年的充分沟通和前期准备，IBM 与中化联合项目组于
9月正式启动了 Tivoli 解决方案的实施，IBM 软件服务部的 Tivoli 专业服务人员与中化的实施人员经过通力合作，陆续完成了数据备份、网络监控、服务器监控、存储监控和综合控制台等模块的设计和实施工作并投入正式运行使用，数据容灾实战演练也于
2006年 2月 18日完成，标志了项目的成功结束。
中化集团
IT 治理的现状与未来
IBM 与中化联合项目组以 IT 治理理念为指导成功地实施了 IBM Tivoli 解决方案，帮助中化提高了
IT 系统的连续性和稳定性：
· 实现了异地冷备式系统容灾。按照灾难恢复的国际标准 SHARE
78，中化集团已经达到灾难恢复七个层次中的第二层，即信息系统能够在 20 小时至几天内恢复。一个企业采用如此低的成本就实现了企业信息系统的灾难恢复方案，被业内人士称赞为同行业中少有的“低成本高效率的灾难恢复系统”； |
 |

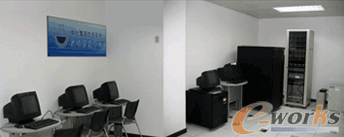

| 中化集团信息系统灾难恢复中心机房实景图 |
· 提高了数据的备份恢复能力。解决了原备份系统对
AS/400 上 Domino 备份的空白；消除了原备份体系中对备份恢复结果（特别是 SAP 的
R3 系统）不可知的极大风险；全面地备份调度自动化，极大地减轻了系统管理员的工作负担；
· 构建了系统监控的基础设施。实现了对网络拓扑、事件、性能和资产的监控；实现了对主机（AIX、AS/400、Win32
等）、中间件（DB2、SQL Server、Domino 等）和应用（SAP R3 等）的监控；实现了对
DATA、DISK 和 SAN 的监控；
· 具备了初步的综合监控能力。通过企业级 IT 综合监控台，全面掌控整个系统的运行状况，并通过电子邮件和短信等多种手段进行通知和报警，使
IT 系统处于我所用、未我所控而非疲于应付的良好运行状态。
IT 治理的国际平均成熟度水平在 3.5 左右（资料来源：ISACA, 2002），而目前我国
IT 治理普遍缺失，据赛迪顾问分析主要表现为九大症状：“各自为政，缺乏统一、全局的 IT 战略规划；信息化建设领导者错位；决策的技术经济论证不足；信息资源未能合理应用；利益冲突和信息的不透明；IT
安全治理和风险管理缺位；非技术性的障碍； 重硬件购买，轻专业软件的开发和咨询服务；信息化建设找不到重心”。通过
IBM 与中化联合项目组的共同努力，中化集团的 IT 治理成熟度水平有了很大的提升（如下图所示）： |
 |
| 中化 IT 治理成熟度 |
| IBM Tivoli 解决方案的成功实施标志着中化集团在
IT 治理建设方面进入了一个新的阶段，IBM 与中化集团将延续战略合作伙伴关系，继续以 COBIT
和 ITIL 为指导，不断提高 IT 治理能力和 IT 服务管理水平，更好地为中化集团的业务服务，并在可以预见的未来达到甚至超过国际平均水平，成为国内
IT 治理建设方面的典范。 |
| －－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－ |
案例二、深圳成霖集团
方案背景
深圳成霖集团旗下有两个子公司深圳成霖实业（简称成实）和深圳成霖洁具（简称成洁），这两个子公司分别在两个不同的地区。目前两个子公司的业务应用系统都是运行在
Winodws 平台的分布式环境中，而这些应用都是分别建立在 Oracle、SQL Server、Domino
数据库的基础之上。
目前，成实的 Oracle 的数据库容量约有 10GB，Domino 的数据量约有 30G，SQL
Server 的数据量约有 100G，而文件系统的数据量约为 300GB。成洁这边没有 Oracl
e数据库及 SQL 数据库，只有 Domino 数据库，数据量约为 50G，文件系统的数据量约为
200G。两个子公司之间以 2M 的微波连路进行通讯。
目前，深圳成霖集团的采用的数据备份都是手工的备份。由于公司的业务发展，需要备份的系统和数据会越来越多，手工备份这种工作方式已经很落后，不仅备份效率低，手工误操作的机率大，而且备份的数据的管理很复杂，操作难度大，越来越不能满足深圳成霖集团的需求。
因此，深圳成霖集团希望在原有硬件设备的基础上，扩充和改造原有的数据备份模式，以满足不断增长的数据保护需求，同时，提高原有的存储设备的利用效率，做到集中、统一、安全、高效的数据保护。
基于以上的客户要求，我们设计了以下的备份解决方案，并从数据备份的时间、对现有系统的影响、数据的一致性和完整性等多个方面来加以阐述。
IBM 备份存储解决方案的模块如下：
· IBM Tivoli Storage Manager
· IBM Tivoli Data Protection for Oracle
· IBM Tivoli Data Protection for SQL
· IBM Tivoli Data Protection for Domino
方案现状
根据成霖现有的情况，两个子公司只有 2M 的网路连接，考虑到备份的数据量及备份的时间，建议两个子公司各建一套备份服务器，来对其数据进行备份。因此，在成霖原有的硬件基础上，再增加两台单独的服务器作为备份服务器，增加两台带库设备作为备份的介质。在备份服务器上安装
Tivoli Storage Manager Server，该服务器通过 SCSI 线和新添加的带库相连并连接在公司的内部网络上。其余的运行应用业务和数据库的
Windows 机器分别安装 Tivoli Storage Manager Client 和对应的
Tivoli Data Protection for Database 的模块。
出于备份的数据量和备份策略的考虑，我们建议其备份服务器采用 IBM xSeries 345
作为备份服务器，而带库设备则选用 IBM 的 LTO 磁带库 3582。
方案详解
在 IBM xSeries 345 上安装 Tivoli Storage Manager Server，在数据库服务器上安装相应的
TDP for Database，在其它需要备份的客户端安装 Tivoli Storage Manager
Client。
备份流程
安装了 Tivoli Storage Manager Client 及 TDP 模块机器上的所有备份数据都通过网络集中转移到
Tivoli Storage Manager Server 上，能过 TSM Server 将数据存放在其管理的存储设备上（备份服务器本地磁盘或
3582 磁带库）。
备份策略
根据用户的要求，我们制定了四个不同的备份策略，一个是专门针对 Oracle 的备份策略，一个是专门针对
SQL Server 的备份策略，一个是针对 Domino 数据库的备份策略，一个是针对文件系统的备份策略。
对于文件系统的数据备份，要保留 5 个版本，而且每个季度要对文件系统进行一次归档，归档数据要取出放到别的地方保存。
对于客户端的数据库备份，要做到定时的自动备份，不需要过多的人工干预。
优点
· 此方案的扩展性最佳
· 实施难度最低，技术最成熟
· 数据的备份速度有保障
· 可以满足分布式开放系统的数据集中、统一的备份需求。系统配置简单，对系统改动也小
通过此方案，深圳成霖集团实现了其原有的构想和需求，有效的保证了集团数据的安全性。由 TSM
备份存储系统来实现其数据备份的自动化，对其所备份数据管理的自动化，大大提高了工作效率。 |
