五、TopSolid系列产品介绍
TopSolid是新一代完全集成的CAD/CAM解决方案，它以TopSolid’Design设计模块为核心，包括TopSolid’Cam(数控加工)、TopSolid’Mold（注塑模设计）、TopSolid’Progress（级进模设计）、TopSolid’Stamping（覆盖件模具设计）TopSolid’Electrode（电极设计）、TopSolid’Castor（有限元分析）、TopSolid’Control（数控测量）、TopSolid’Wire（数控线切割加工）、TopSolid’PunchCut（钣金加工）、TopSolid’Wood（木工和家具设计）、TopSolid’PDM（产品数据管理）以及TopSolid’Manufacturing（加工流程管理）等众多专业模块。
TopSolid/Cam |
 |

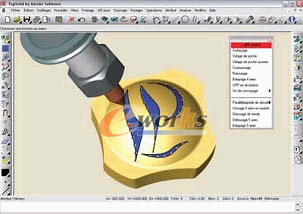

TopSolid/CAM软件主要是用于生成加工程序。从设计部门获取的CAD数据是已经被CNC程序员根据实际操作利用高效的CATIA接口形式修改成的TopSolid几何体。TopSolid零件模型不仅可以用于生成加工程序，还可以用于进行质量管理。不久前，PFW安装了新的用于在三维环境下检测模型的Zeiss测量仪。所得测量结果如果符合要求的话，车间工人能够进行加工。TopCam拥有非常强大和可靠的仿真能力。软件中的自动功能为使用者提供良好的加工策略。如果机床、刀具和夹具一对一结合起来，后期加工便能够像在计算机中模拟的一样精确地执行程序。使用Missler出品的CAD/CAM软件带来的是更短的订货至交货的时间，虽然节省下的时间总数没有确切的统计。复杂零件的CAM加工毫无疑问比手动加工要快得多。把CAM软件与新型机床配套使用进行货舱门锁护盖我们可以将加工时间缩短60%。时间缩短的原因之一是所必需夹具变少了。同时，少量的夹具使得配合公差减小从而精度也提高了。 |
 |
| TopSolid/Control |
 |
数控测量是CAD/CAM过程中重要的组成部分，TopSolid/Control让数控测量变得容易。
TopSolid/Control是TopSolid系列产品的一部分，是TopSolid/Cam、TopSolid/Wire、TopSolid/Punch和TopSolid/Cut必不可少的补充。它可以用于程序设计、详细设计和离线测量模拟，如:不用停止正在运行的机床。
TopSolid/Control的主要特点：
●完全基于CAD模型的检测定义
●自动识别零件拓朴结构
●真实的机床显示和操作模拟
●集成了数控测量刀具库
●DMIS标准
TopSolid/PDM |
 |
TopSolid/PDM能够让工业生产不断提高的方法就是把技术数据与产品设计结合起来，将生产计划与生产过程统一地管理。
TopSolid/PDM与TopSolid家族的所有产品都紧密相连，确保产品从设计到生产的整个过程中特殊数据的完整性和可追溯性。
●基于Oracle数据库
●Windows用户界面
●代码管理
●变动管理
●将零件与产品相结合
●不同部门的数据一致性检查
●数据存取监控
TopSolid/Mold |
 |
| TopSolid/Mold是专业的模具制造软件，TopSolid/Mold的主要特点是整个模具设计过程自动化，简便的斜导柱设计以及利用丰富智能的标准件库快速准确的模具结构设计。TopSolid/Mold在零件三维模型的导入中考虑到了零件的热缩性，提供收缩比参数，通过参数对零件进行整体收缩或局部收缩控制，避免了零件的二次建模。TopSolid/Mold可以快捷自动的检索最大外形线来形成分模线，并提供多种分模曲面创建方式，仅仅根据模肉外形参数尺寸和分模线、分模面就能自动分成上下模，而不需要反复利用分模面和曲面裁减功能才能得到上下模那么困难。 |
 |

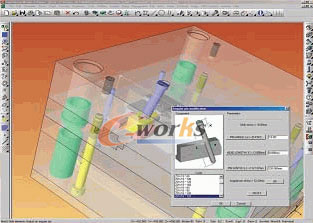

TopSolid/Mold提供了智能的冷却系统设计，设计员只需要定义管路的起始位置或者选择管路的3D结构轮廓线，系统会自动在模具中进行钻孔操作得到冷却回路。而且在整个布管过程中系统自动监测干涉状态，一旦发生布管干涉，将自动报警，并提示干涉位置，减少了设计过程中的出错率。同时TopSolid/Mold还为一般模具冷却系统的设计提供了简单的冷却效果分析，显示出冷却系统对模具的影响，从而检查冷却管路设计的有效性。
TopSolid/Mold有专门的插件设计功能，可以快速的设计轴向插件和侧抽芯。插件的设计只需要选择插件的轮廓或者选取要创建插件的曲面，系统通过拉伸自动与零件发生布尔（交、并、差）操作得到插件形状。
TopSolid/Mold的模架设计非常方便，不但可以自定义模架，而且提供了DME、FUTABA、HASCO、MEUSBURGER、MOLDMAN、PEDROTTI、RABOURDIN和STRACK_NORMA等众多标准模架库，在调用标准模架的同时，标准的导柱导套等一系列的标准件也自动生成。
另外，TopSolid/Mold标准件库中还提供大量其他模具设计标准件，如：浇口浇道形式、冷却管堵头和管嘴、滑块、斜导柱、锁紧楔、导柱、导套等等。大大减少了设计员重复设计的工作量，提高模具设计效率。
TopSolid/Progress |
 |
| 级进模是在单工序冲模基础上发展起来的一种多工序、高效率的冲模。在压力机的每次行程中，级进模在分布于条料送进方向的几个工序上，分别完成一系列冲裁工序，即条料从第一工位到最后工位相继成形。因此压力机每动作一次即可获得一个完整的工件。多用于生产批量大，需要多工序冲裁的小工件加工。由于目前大多数级进模是建立在二维平面设计的基础上，因此只能设计简单钣金零件的级进模（例如电机的矽钢片级进模等），很难与其他生产环节相关联，实现数据模型无缝共享。Missler公司在TopSolid的基础上，推出完全集成的TopSolid/Progress级进模设计模块，该模块遵循级进模设计规范，实现了产品数据模型的共享，使得级进模设计过程更加形象直观、方便高效。TopSolid是世界上屈指可数的级进模设计与CAD/CAM完全集成的系统之一。它的级进模设计模块TopSolid/Progress包含了工艺设计和模具设计两大部分。TopSolid的智能化功能使模具设计走向了高效快速之路。丰富的智能化标准件库和简单的设计过程使设计人员不必要浪费大量的时间在标准件的设计和计算中，而是有更多的时间考虑如何设计更好的模具。 |
