第六章 电话机听筒底壳模具结构设计
第一节 设计任务
在接到模具设计任务并在进行模具设计前，工程师必须对产品结构、塑料性能、成型加工工艺进行分析，以便设计出来的模具方便加工、利于生产、寿命更长。同时，对模具的设计方案作可行性分析报告。
在本章中，将以常见的塑料产品—电话机听筒底壳为例，讲述注塑模具结构设计的整个流程，并在整个操作过程中要求读者全面掌握模具设计的核心技术。
设计赏析

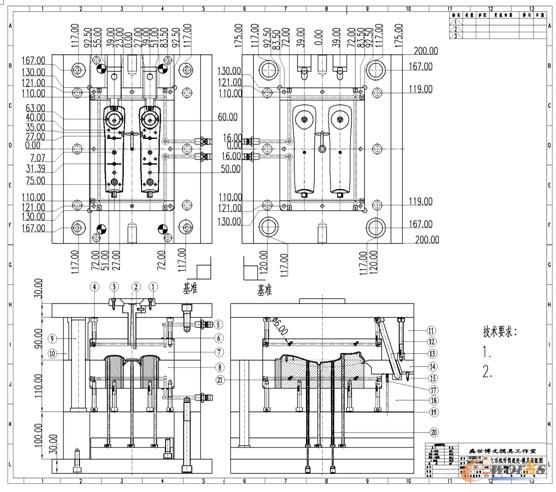

本章中，最终设计完成的电话机听筒底壳注塑模具结构如图6-1所示。
图6-1 电话机听筒底壳注塑模具
设计任务
1）产品规格：186.67mm×50.15mm×33.46mm。
2）产品厚度：均匀壁厚为1.7mm。
3）产品设计任务：
- 材料为ABS。
- 产品收缩率为1.005。
- 一模两腔布局。
- 产量10000个/年。
- 表面粗糙度要求—镜面，无制件缺陷。
