安捷伦N9340A手持式频谱分析仪是安捷伦公司频谱分析仪产品的第1款手持式。要在较短的设计周期内完成重量超过10kg、操作符合人体力学的手持式仪器，实非易事。

    公司经过慎重考虑，引入了Inventor三维软件，从外观方案设计到内部零件结构规划，以及最后的设计资料归档，我们全部采用了Inventor软件来完成。

    1.外观方案设计

    由于手持式产品的外观给客户的视觉冲击效果大,而且外观会直接影响产品的可操作性，因此我们在产品开始阶段，我们进行了多个方案的设计和评审。外形形状或方或圆，花纹各异，按键旋钮布局不一的多个三维方案,　包括按键和旋钮的触面也作了不同造型的曲弧面，交给一些资深的Agilent应用工程师,Marketing同事，还有一些全球重要大客户去分别打分，并根据建议作进一步修改。

    这里我们感受最深的是：之前我们用其它三维软件做设计，评审时只能输出多个不同角度视图的图片,不仅 文件大、数据传输困难，而且不能直观准确表达设计意图，反馈的评审意见有时也不准确。Inventor软件可以直接输出3D DWF文件，可以让评委们在不同的地方参与评审，并能及时准确的反馈评审意见，为我们赢得了许多宝贵的设计时间。

    2.结构设计

    手持式产品内部空间极为紧凑．一些射频线缆需要合理的布局才能保证线缆方便装配拆卸，保证同轴电缆不会变形而影响整机指标。众所周知指标是测量仪器的性命，Inventor软件不仅造型快，可以轻松的进行装配干涉检查，特别是发现问题后更改也很方便。

    手持式产品对整机重量有要求，Inventor软件的强大测量工具，让我可以随时随地测出每个零件的重量，成功实现了整机重量的控制．N9340A成为Agilent公司史上最轻的频谱分析仪器。

    N9340A的后盖上设计了一个卷簧控制的支撑．可以轻轻拉开后自动弹起，把N9340A 以一定角度撑在桌面上，便于用户操作仪器．我们在设计时用Inventor软件对它进行了运动模拟，投入加工后装配一次成功。

    3.生产厂商零件数据共享

    在需要开塑料模具的带有复杂曲面的外壳零件上，我们用Inventor软件将零件输出为STEP格式，与塑料模具商直接共享3Ｄ数据．保证加工的准确性。

    而钣金件及数控铣零件加工，我们使用Inventor软件采取各种文件格式输出，既有国内较多零件加工商所习惯的dwg二维格式，也有国外零件加工商喜欢的各类3D格式，并且数据不会存在丢失，让我们可以与更多的零件加工商合作。

    4.维修手册及生产装配工艺上的应用

    每个机械工程师即使在画完最后一张零件图后，都不会感到马上会轻松了，因为随后还有极大的工作量的工作，比如维修手册和生产装配图的绘制，因为是立体图，所以这是我们一直面临着并且最头疼的问题。

    电子测量仪器由于用户使用年限长，仪器供应商的声誉很大程度来源于可靠的维修支持服务．而我们Agilent公司遍布全球的维修网点要维护Agilent公司从惠普时期开始生产的数十年上千种的仪器产品，需要依赖每个产品详尽的维修手册．面对不同国籍的维修工程师，图纸永远是最好的共同语言．Inventor软件装配中强大的爆炸视图功能，可以让我们做到随心所欲地对零件的装配过程进行解析展示，出图便捷，减少了我们繁重的工作量．与以往靠分步骤编辑照片出维修手册相比，工作时间减少1/3。

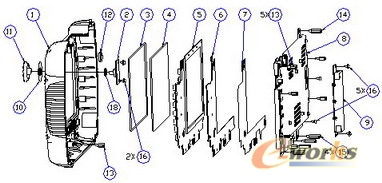

    附图一 ：Agilent N9340A 前安装板组件的整机爆破图（爆炸为零件）

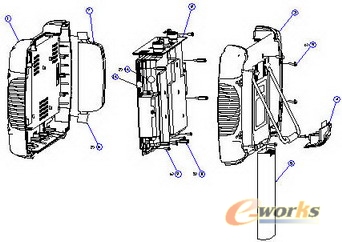

    附图二 ：Agilent N9340A 整机的爆破图（爆炸为部件）
