FabriWIN数控冲压/切割加工编程之一
发表时间:2005-5-31 特约撰稿人: 顾晓祥   来源:e-works
关键字:cam FabriWIN 数控冲压 切割
上个世纪末,计算机技术迅猛发展,也带动了相关的数控技术的发展,出现了一批致力于钣金行业信息化的软件厂商,而美国METALSOFT公司就是其中杰出的代表之一。

    上个世纪末,计算机技术迅猛发展,也带动了相关的数控技术的发展,出现了一批致力于钣金行业信息化的软件厂商,而美国METALSOFT公司就是其中杰出的代表之一。

    该公司共有四套产品。软件产品有Fabriwin(冲切数控编程软件)、IntelliNEST(智能排料软件)、FabriBEND(折弯机编程软件)、FabriTRAK(生产管理软件)、硬件产品为FabriVISION(平板零件检测设备)。这四套软件之间相互都可以交换数据,形成了一个集成的钣金行业软件解决方案。

    FabriWIN是一套先进的通用编程软件,适用于各类厂商的数控冲床、数控切割机(等离子、激光、火焰、水刀)、复合机等设备的。该软件基于Windows平台,具有友好的操作界面以及强大的功能可以解决不同厂商设备之间软件不能通用的问题。相对于以前的版本FabriWIN10.0的功能及架构有了质的飞跃。

    一、  CAD部分

    在CAD界面中,可以直接绘制图形,也支持直接读入DWG、DXF、IGS文件,或通过OLE(对象链接与嵌入)功能直接从三维软件(SOLIDEWORKS,SOLIDEDGE,INVENTOR,CATIA,Pro-E)直接展开三维零件,读入二维图形到FabriWIN中。

    二、  刀具分配

    刀具分配有自动和手动两种方式。

    1.  手动分配方式:
    手动分配刀具时,系统中有两种分配方式可供选择。一是从刀塔分配(这种情况适用于刀塔工位比较多,且大部分工位中的刀具不经常更换的情况),刀具会被自动分配到刀塔中,同时可以固定每个工位中的刀具;反之则从刀具库分配。

    另外,FabriWIN也支持不绘图直接在板材上分配刀具(补孔);为单个图形分配多个刀具,以增加效率。

    2.  自动分配方式

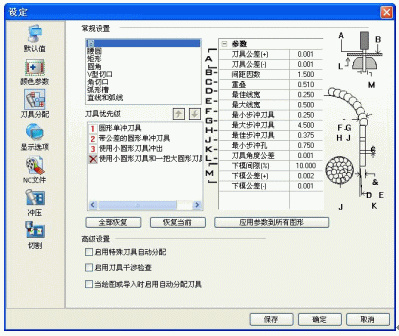

    此环节有多种参数来控制,正确率达到90%以上。下图是控制参数。

    下图中,FabriWIN提供了多种刀具分配方式,同时也可以控制刀具的公差、节距、重叠量、下模间隙公差等因素。图中的参数是METALSOFT公司技术人员摸索多年提供的一套标准参数。

    自动分配刀具分为板材视图和零件视图两种,同样,自动分配刀具也会将模具分配到合适的工位中。

    同时在刀具分配中还提供工艺孔、刀具干涉检查、去除重复冲压、刀具替换、刀具镜像等功能。

    注意!在刀具分配完成后(视您的习惯或具体情形),别忘了在合适的位置为零件添加微连接,以减少取件次数。

本文系e-works专稿,未经授权严禁转载。

2页,当前第1
责任编辑:Valli
