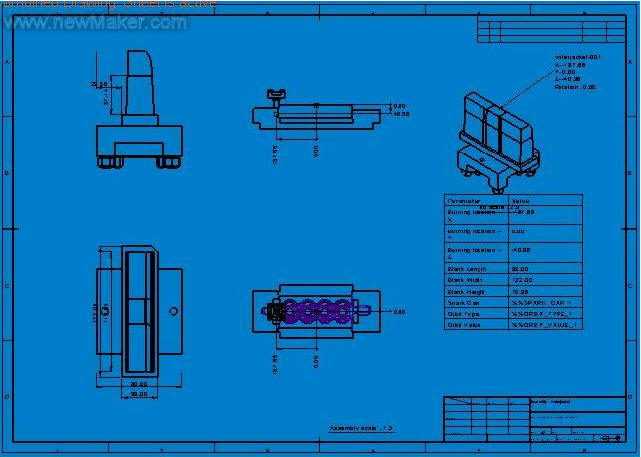

电极检查图

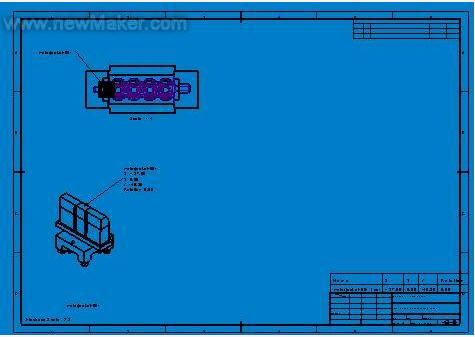

电极装配图

    四、ＮＣ编程

    在对水套芯进行模具设计、电极设计之后，我们便可以开始对芯盒模型进行ＮＣ编程了，Cimatron高效安全的编程环境，大幅度的缩短了整个加工周期。

    高效安全的ＮＣ编程功能是Cimatron E最值得骄傲的功能之一，也是领先于其它CAD/CAM软件的重要原因。CimatronＥ支持2.5轴到５轴的编程，在编程过程中残留毛坯、自适应加工、工艺模板等技术的使用最终保证了芯盒的加工质量。更值得一提的是，Cimatron 在Ｅ６版推出后，整个加工过程Cimatron都提供了高速铣的功能。下面我们以粗加工编程为例，说明如何利用Cimatron E得到高效合理的加工程序：

    加工工艺：Volume Milling/rough spiral

    刀具：Φ３０端面铣刀

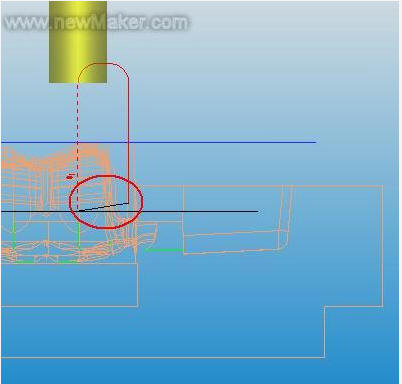

    １．斜向进刀――保护了刀具，缩短了加工时间

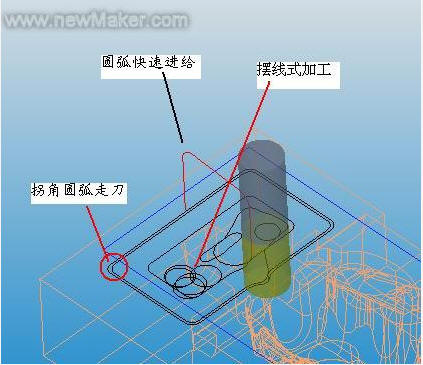

    2．变层高、大步距的加工方式，在大幅度提高粗加工质量的同时也缩短了加工时间。

    3．对高速铣的全面支持，大幅度缩短了加工时间

    综上所述，Cimatron E提供的各种优秀功能使得复杂的重力铸造模的设计变得简单、安全、易行。
