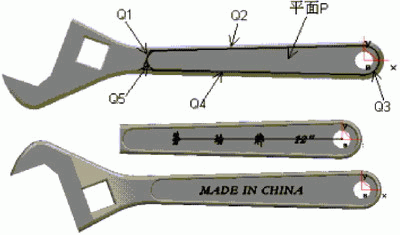

拾取扳手手柄部位的上表面，在该平面上建立草图，以坐标原点为起点，绘制一条长度为130沿X轴负方向的直线。在该直线上建立4等分点。

    单击"文字"图标，从左侧第一点开始，分别输入"劳"、"动"、"牌"和"12″"几个文字，字体的设置情况如图4所示。将文字利用固定深度方式进行拉伸，拉伸深度为0.5，生成文字实体。然后将绘图平面切换到扳手的背面，运用同样的方法，在该表面上建立"MADEINCHINA"等文字的实体特征，文字输入点为（-131,-3）。

图4实体边界及文字的设定

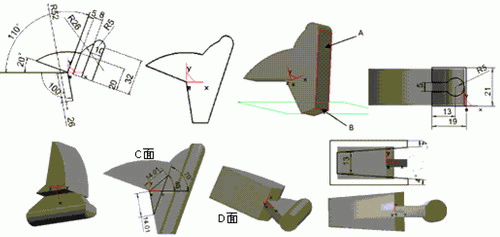

    选择XY平面，在该平面上建立如图5所示的草图，单击"拉伸增料"图标，在对话框中选择"双向拉伸"方式，拉伸深度为20，选择"实体特征"选项，单击"确定"后，生成如图5所示的实体。单击"构造基准面"图标，在对话框中选择"过直线与平面成夹角基准平面"选项，设置角度为90°，然后拾取平面A和直线B，为构造条件建立一个如图所示的基准面。在构造基准面上建立草图，通过拉伸除料构建滚轮孔。

图5拉伸增料后的草图

    拾取实体上的C面，在该面内建立草图，拉伸除料成图6所示。然后在D面上建立草图。

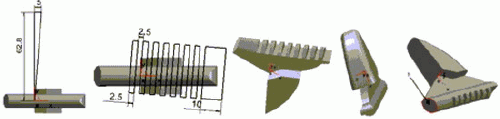

    利用等距平面确定基准平面方式构造基准面，在基准平面上建立草图，将图中长度为62.8直线和长度为5的直线删除，然后将剩余的那条倾斜线的下端点进行拉伸，拉伸的长度一定要大于实体厚度，否则在以后的操作中会发生干涉的现象。单击"等距线"图标，拾取拉伸后的倾斜线，将该直线向左做2条距离为2.5的等距线，单击"直线"将两条等距线封闭，形成平行四边形。然后进行编辑，最后形成如图6所示的草图，将草图进行拉伸除料。

图6拉伸除料后的草图

    最后再对实体进行圆弧过渡，即可生成开口部分的模型。
