2.2 小平面体光顺（Smooth Facet Body）
    从某种程度来说，光顺的作用与简化相反，它通过增加三角面片的数量来使曲面更加光顺。在UG NX里，我们可以通过设定光顺因子（Smoothing Factor）和修正比（Modification Percentage）来控制光顺的结果。此外同样可以通过设定边界来对某一区域进行操作，其对话框如图5所示。

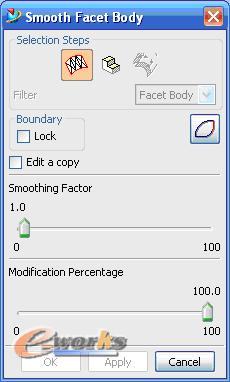

图5 Smooth Facet Body对话框

2.3 小平面体对齐（Alignment Facet Body）

图6 Best Fit Alignment对话框

    对齐操作又分为最佳逼近对齐（Best Fit Alignment，其对话框如图6所示）和点集与点集对齐（Point Set To Point Set Alignment）。最佳逼近对齐可以设置分辨率（Resolution）的高低。

图7 对齐前的三个车门钣金面

图8对齐后的三个车门钣金面

    如图7和图8所示采用的是最佳逼近对齐，当想要对齐的面形状差异明显的时候，可以采用点集与点集对齐。

2.4 评价
    可以看出，UG NX对STL文件的处理功能并不是很强大，在进行特征造型的时候，绝大多数操作并不支持Facet Body。

3 对STL文件进行数控编程时存在的问题
    STL文件与其它文件格式相比有一些很重要的特点。首先，它便于修复，UG NX修复一个复杂的，残缺不全的（通常是指外来输入的非参数化的）模型，往往需要数个小时，甚至数天的时间。用专用的修复STL文件的工具，则仅需要数十分钟甚至更短。STL文件比较适合用来描述拥有很复杂的曲面的模型，比如人的头骨、手板等。在UG NX中，此类文件往往非常庞大。因此，我们希望可以找到一种新的工艺流程，直接基于STL文件进行数控编程。
3.1 创建几何体
    在对零件进行数控编程之前，一般需要先创建几何体，设定工件、加工边界、加工区域和加工坐标系。在创建几何体的对话框中，我们在实际应用中发现不仅仅可以选择特征以及点、线、面、体等常见体素，还可以选择Facets（见图9）。这使得基于STL文件的数控编程在UG NX中有了初步的可能。但目前还不能选择加工的区域也无法设定加工边界，这会给数控编程带来一定的麻烦。

图9 可选择项中包括Facets（小平面体）
