1 前言
    STL文件格式是由美国3D SYSTEM公司于1987年发布的一种数据格式。STL文件不同于其他一些基于特征的实体模型，它是一种将CAD实体数据模型进行三角化处理后的数据文件，是用许多空间三角形小平面逼近原CAD实体模型。UG NX可以将实体文件输出STL文件格式，也可以输入STL文件格式，但并不能将导入文件处理成实体，而是像导入JT文件一样，将其处理成小平面体（Faceted Body）。在UG NX的Modeling模块中可以对小平面体进行简单编辑，而在Manufacturing模块中，很多地方亦支持对STL文件的选择。

2 小平面体的编辑

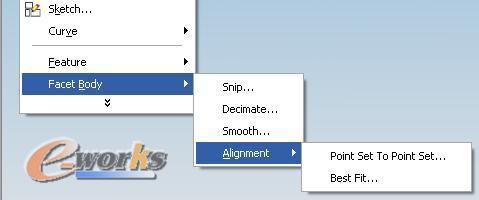

图1 小平面体编辑菜单

    常见的针对STL文件格式的处理软件，如比利时Materialize公司的Magics RP，除了造型功能以外，还可以对模型的三角面进行细化，使数模表面更加光顺。如果模型的三角面片过于细密，会导致文件体积庞大，所以还应该有三角面片的简化功能。在UG NX的Modeling模块中的Edit下有一个Facet Body菜单，展开该菜单可以看到它可以对小平面体进行裁剪（Snip）、简化（Decimate）、光顺（Smooth）和对齐（Alignment），如图1所示，裁剪操作相对简单，下面主要介绍后3种操作功能。

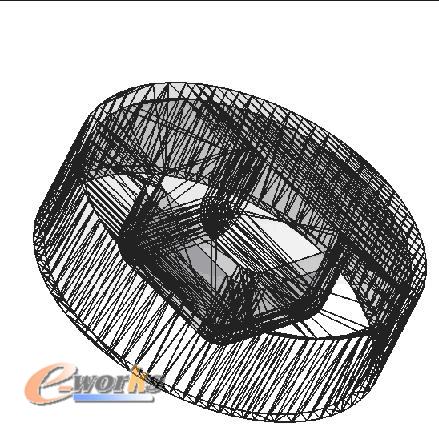

图2 三角面简化前的模型

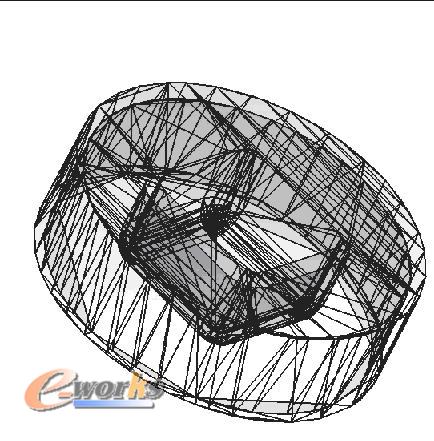

图3 三角面简化后的模型

2.1 小平面体简化（Decimate Facet Body）

    图2 三角面简化前的模型
    由图2和图3可以看出，经过简化处理，模型的三角面数量大为降低，同时数模的精度也有所损失。在UG NX里，可以通过设定简化方法和极限角（Angle Threshold）来控制简化的结果。此外还可以通过设定边界来对某一区域进行简化，其对话框如图4所示。

图4 Decimate Facet Body对话框
