安世亚太:基于VC的某相控阵雷达的参数化有限元分析
发表时间:2006-12-19 中国电子科技集团公司第38研究所 王梅   来源:安世亚太
关键字:有限元 参数化 APDL VC 相控阵雷达
某相控阵雷达采用模块化拼装结构来满足战技指标,为缩短产品设计周期,克服结构分析中重复性和扩充性差的问题,本文利用ANSYS的批处理语言APDL,建立了数字阵列雷达天线结构的参数化有限元模型;基于VC++编程平台,开发了有限元模拟可视化软件原型,并对开发中的关键技术问题进行了介绍。结果表明,所开发的分析系统能方便地嵌入设计参数、可视化前后处理,并为今后进行结构设计及分析工作的工程师提供了新的途径和参考信息。

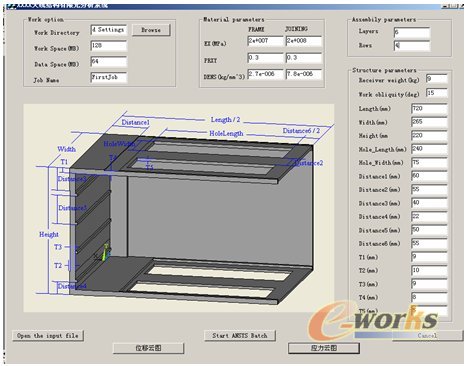

    程序运行时,首先输入参数,界面如图2所示。其中Material parameters域、Assembily parameters域和Structure parameters域是用以修改材料、单个DAU结构参数和DAU装配层、列数。而Work options用来设定启动ANSYS Batch进程进行分析时的工作目录、工作名等。完成参数输入及选择后, 程序自动生成A PDL 代码。点击启动Start  Ansys Batch菜单项,启动Ansys 批处理,自动在后台运行ANSYS的A PDL批处理命令文件,完成一个系列DAU拼装的有限元分析计算。点击相应按钮即可直接计算结果如图3、图4所示。


图2  参数输入及选择对话框


图3 位移云图


图4 应力云图

    4 结论和展望

    本文利用VC对ANSYS的前后处理进行二次开发,借助VC语言的强大功能,结合APDL参数化语言,只需进行简单的参数输入和选择,即可自动完成建模、加载、分析。这样就把Ansys的具体编程封装起来,使专用程序具备良好的交互性,特别是能够方便地嵌入参数优化、CAD/CAE和可视化前后处理功能,使得工程人员在进行有限元分析时,不必考虑有限元分析程序的具体内容。为今后进行结构设计及分析工作的工程师提供了新的方法和途径。

    注:本稿件来自安世亚太10周年优秀论文。
