3.2 边界条件总述
    刚架结构承受各种负载：自重、电除尘器内部构件重、极板积灰重、屋面活载、保温层、负压、风载、雪载、灰载以及温度载荷等。
    自重由程序施加惯性载荷保证，通过指定材料密度（表1）和定义结构的线性加速度实现；构件重（如灰斗、楼梯、管路、法兰等等）按载荷传递关系进行适当简化（略）；风载和内部压强简化为侧向均布载荷；雪载简化为竖向载荷；该电除尘器工作状态处于中温环境（150℃~200℃）[4]，施加体载荷200℃。ANSYS程序在处理载荷时，将把模型上的各种载荷自动转化为等效节点和单元承载。
    壳体（底梁以上部分）与底梁采用一点刚性连接，其余为多滚珠轴承连接，支架体与地面基本为刚性连接，虚拟模型对其进行相应处理。
    3.3 模型特点
    仿真模型网格化以后，有以下特点：结构复杂，模型大（模型重量达到72.3441090吨，自由度58902）；载荷复杂、数值大、单元和节点数量大，网格形式复杂，模型数据文件占用计算机空间大；模型建模相对复杂。
    通过ANSYS模型检查，简化基本合理，较真实地反映了某型号电除尘器主体空间刚架设计和载荷条件原貌，可对其进行数学模拟。
    3.4 结果整理与讨论

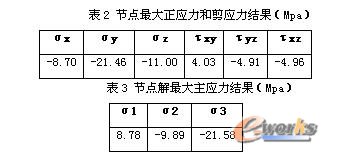

    由表2、3可知，最大应力结果都远小于该材料各项力学性能（表1）。

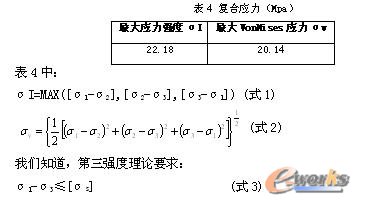

    式1所表示的应力强度σI计算公式兼顾了中间主应力σ2的影响，该式一定程度上修正了第三强度理论中由于忽略了σ2导致的误差。
    式2是第四强度理论的一个经典表达式，即在满足式2条件下，材料由于形状改变比能（ ，单元体因形状改变而储存的比能）达到极限值而发生屈服。显然，该结构强度储备良好。
    图3为VonMises应力分布云图，图中显示，VonMises应力分布总体比较均匀，三根大梁腹板部位和屋面板、侧墙板应力较小，立柱、柱支撑和支架体部分应力相对较大，底梁部分结构坚固，总体应力变化均匀且应力值很小，其余部分应力变化均匀。应力最大值在正Z向一侧立柱和柱支撑连接部位，由于立柱狭长，并承上启下，总体受力为±X向向外拉伸弯曲状态，变形中受到柱支撑强制约束。
    分析结果表明，该结构形式合理，载荷传递顺畅，应力分布均匀，强度储备良好，工作状态安全，但材料使用浪费，有必要对其进行优化设计，以获得更加合理的结构参数。
