| | PDM的功能组件配置个性化产品定制技术 | | 发表时间：2006-2-18 耿标 来源：佳工机电网 | | 关键字：PDM 产品模型 配置 产品数据管理 | | | PDM（产品数据管理）是一种管理产品整个生命周期的所有与其相关信息和过程的技术。本文提出产品模型、零部件族，产品配置过程模型和配置规则库。按照所述的理论和方法可以完成产品结构树和产品配置。 |
| |
二、 产品配置过程模型
产品配置管理是随产品的客户化和系列化生产而出现，以系列化产品的相关数据作为管理对象，以企业零部件库作为底层支持，以产品物料清单为核心，实现产品数据的组织，控制和管理，并在一定目标和配置规则约束下提供产品结构的不同视图和描述。根据客户需求形成该产品的一个具体配置。
1、 配置规则含义和作用
产品模型中所有组件之间受具体规则约束，而形成产品，这些约束形成配规则库，进行产品约束的推理过程，就会获得产品，称这些约束为配置规则，产品配置规则的作用是对产品信息/知识的获取、加工和抽象。配置约束了产品模型中各构件之间的关系，达到正确选择构件和零部件及其功能模块的目的。
2、 产品配置过程模型
产品配置过程就是配置规则和知识从产品模型的状态空间到具体零部件状态空间的搜索过程。产品模型中的所有构件和零部件组成一个状态空间。状态空间用三元组（Si,Ri,G）来描述，而每个状态系Si又用三元组（Ri,Ci,,Mi）来描述。产品配置过程是从初始状态空间到目标状态空间的映射过程。产品配置过程模型如图2所示。

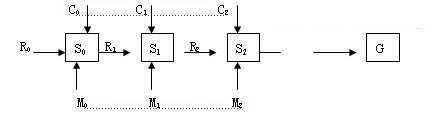

图2 产品配置过程模型 .Si是构件、零部件的状态集合。S=F(R1,P)=F(R1M1)*F(R1M2)*…*F(R1MN)*F(R1C1)*F(R1C2)*…*F(R1Cn);
.G是配置获得的目标产品；
.R是用户需求的配置规则集：Ri={Ri1,Ri Rij, Rin}表示左第I节点（组件）对应的配置规则库输入的信息；
.P是Mi和Ci的笛卡尔集，P=M1*M2*…MN*C1*C2…*Cn
.Mi是构件的属性特征集，如尺寸或参数的系列集，颜色集（red,blue,green）等，I是零部件属性特征集。M={Mi1,Mi2…}表示第I个节点（组件）上对应的零部件族的信息；
.Ci(Chracter)是构件新对应零部件族的属性特征集，Ci={Ci1,Ci2…}表示第I个节点（组件）上对应的构件信息。
三、 产品配置流程
产品的搜索匹配分为两个阶段：第一批段是针对模型上的节点，确定构件及用户要求的参数，获得的零部件；第二批段是针对相应节点，获取是终的零部件，然后依据有效性确定其版本，组成生产装配用的零件和部件。产品配置流程如图3所示。

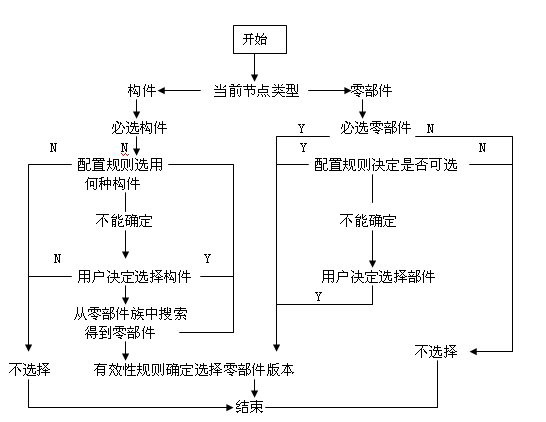

图3 产品配置流程 | | | | |
|
