2.2 SF-PLM 工作流管理系统的体系结构

    根据WFMC 的工作流参考模型，SF-PLM 工作流管理系统将由四个主要模块组成，分别是建模工具、管理工具、客户应用和工作流执行服务。因为SF-PLM 系统采用基于CORBA 分布式B/S 三层网络结构，所以其工作流管理系统也将基于CORBA，采用分布式三层结构。

    建模工具、管理工具、客户应用都将放在客户端，根据用户类型，提供相应的应用。如终端用户是流程工程师，系统将提供建模工具，使其方便地制定和修改工作流程；如终端用户是流程管理和监控者，系统将提供管理监控工具，使其方便地进行流程分析、流程监控等管理工作。由于系统基于CORBA 平台，所以客户端具有跨平台的机制，这些客户端的应用能够在异构的客户平台上为不同的用户服务。各个异构的客户平台将通过客户端ORB 请求服务器端的工作流执行服务。

    工作流执行服务将作为整个P L M 系统应用业务逻辑的一部分，放在中间层。它通过访问位于存储层的数据库服务器（本系统采用Java 的JDBC 连接数据库）取得相应的人员角色数据、流程控制数据及其他流程相关数据。在中间层，工作流执行服务还可以调用其他的外部应用服务，以扩展其功能。

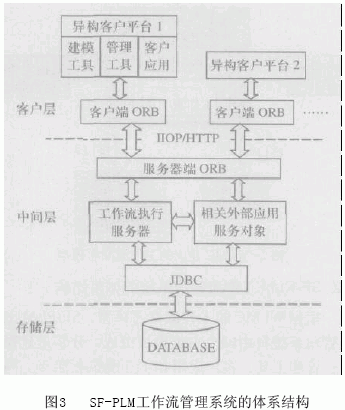

    在此基础上建立的SF-PLM工作流管理系统的三层体系结构如图3所示。由于客户端采用Java 图形界面的Web 技术，所以客户端仅需要一个web 浏览器，这样极大地增强了整个系统部署的灵活性。从图3 中可以看到，客户层和中间层是通过CORBA的IIOP 协议和WEB 的HTTP 协议传输的，这使系统能够自如地穿梭于Internet/Intranet，不受空间地域的限制。

    3   工作流管理的对象模型

    本文采用面向对象分析方法对工作流管理系统进行具体分析，并用UML（Unified Modeling Language，统一建模语言）来表示分析的结果。

    面向对象分析的第一步是定义用况（Use Case），并建立系统的用况图（Use Case Diagram）。用况用来描述一个参与者（一个外部的主动者）使用系统完成某个过程的事件发生顺序。它能够体现系统的需求情况。用况是一个描述型文档，而用况图则直观地用图形表示出系统的一组用况、用况的参与者以及用况和参与者之间的关系。

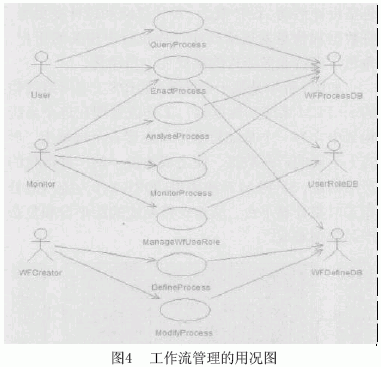

    根据已经构建的SF-PLM系统工作流管理的体系结构，分析得到User，Monitor和MFCreator三个参与者和八个用况，他们分别是QueryProcess（查询流程用况），EnactProcess （执行流程用况），AnalyseProcess（分析流程用况），MonitorProcess（监控流程用况），ManageWfUseRole（用户角色管理用况），DefineProcess（流程定义用况），ModifyProcess（流程修改用况）。它们之间的关系可以用用况图直观的表示出来，如图4 所示。

    参与者User是指一般用户，可以查询流程和执行角色相关的流程，是QueryProcess和EnactProcess两个用况的发起者。其中，User发起的EnactProcess用况的执行顺序为:User 登入工作流管理子系统后，获取相应的角色信息，然后系统会列出该用户相应的任务列表。User 选取其中的一个任务项，并请求服务器端的工作流引擎执行该任务，工作流引擎执行任务项，更新相应的过程数据库并记录系统日志，然后把执行结果返回给客户端的User（如图5所示）。

    参与者Monitor是指具有系统管理和监控权限的高级用户。从图4中可以看到，Monitor是EnactProcess，AnalyseProcess，MonitorProcess，ManageWfUseRole 四个用况的发起者。系统将为Monitor用户提供工作流监控管理工具，流程执行分析工具及用户角色管理工具，以便于Monitor用户能够对工作流的执行状态、运行情况进行管理和监控。
