0   引言

    随着企业信息化的不断深入和新制造模式的发展与应用，人们认识到了对产品数据进行全生命周期管理的重要性。PLM（Product overall Lifecycle Management，产品全生命周期管理）作为一项企业信息化的战略，描述和规定了在整个生命周期中和产品相关信息的创建、管理、分发和使用，给出了一个信息基础框架，来集成和管理相关的技术与应用系统，使用户可以在产品生命周期过程中协同地开发、制造和管理产品。

    工作流是针对一类能够完全或部分自动执行的业务过程而提出的。通过一系列过程规则，使信息或任务在不同的执行者之间流动、执行。国际工作流管理联盟（Workflow Management Coalition，WFMC）是一个国际化的工作流管理组织，致力于为工作流技术制定统一的规范和公共的标准。WFMC 给工作流下的定义为：工作流是指整个或部分经营过程在计算机支持下的全自动或半自动化。工作流管理的优点是将应用逻辑与过程逻辑分离，
在不修改具体功能的情况下，通过修改过程模型改变系统功能，完成对生产经营部分过程或全过程的集成管理，从而可以有效地把人、信息和应用工具合理地组织在一起，发挥系统的最大效能。

    工作流技术广泛地应用于包括制造业在内的各个行业。国外EDS、PTC等大公司已经在其PLM 系统中较好地实现了工作流管理，大大地提高了流程的自动化。然而，国内PLM 的系统开发还处于刚刚起步阶段。本文将结合苏州阀门厂产品全生命管理系统（简称SF-PLM）的开发，对面向PLM 的工作流管理系统的体系结构和对象模型进行分析和探讨。

    1   PLM中的工作流管理

    产品全生命周期，从时间上看，可以划分为需求定义、概念设计、详细设计、生产计划、制造装配、销售服务、运行维护等若干阶段；在地域上，产品全生命周期横跨整个企业和企业供应链。PLM 以产品为核心，以产品供应链为主线，为企业提供一种从整体上实现对产品生命周期中各个阶段的相关信息、过程和资源进行优化管理的解决方案。工作流管理是PLM 系统的核心功能之一，可以作为企业信息集成的使能工具。基于Web 的工作流管理系统可以在地域上灵活地跨越整个企业及其供应链，为企业组建动态联盟、实现信息交互发挥重要作用。工作流管理技术可以方便地应用于项目管理、变更管理、网络协同等领域，在企业信息集成的基础上实现企业的业务集成。如在产品开发过程中，它可以使设计人员跟踪整个产品的开发过程，包括设计活动、设计概念、设计思路和设计变更等，将数据和信息发送给商业过程执行中相关的用户、角色，支持业务流程的集成化、自动化。

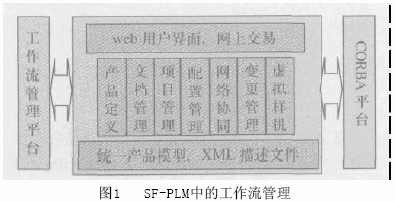

    如图1 所示是基于CORBA 的B/S 三层网络结构的SF-PLM 系统功能框架，工作流管理在这个系统构架中作为一个基础管理平台连接各个地域上、形式上不同的产品数据，使之成为统一的、标准化的产品信息。SF-PLM 系统采用CORBA 作为统一的分布式对象计算平台，从而支持系统的跨平台和复杂产品数据集成。

    2   工作流管理的体系结构

    2.1 WFMC －工作流参考模型

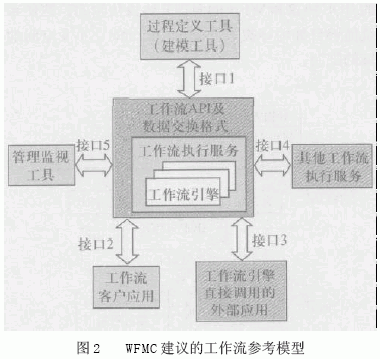

    对于工作流管理系统的结构，WFMC 提出了工作流参考模型（Workflow Reference Model），如图2 所示。工作流参考模型源于对一般工作流系统结构的分析，由四个组件和五个接口组成。这四个组件分别为：

    (1)过程定义工具(建模工具) 负责工作流程的定义，将给出过程模型的形式化输出，在运行时期提供给工作流引擎解释。

    (2)工作流执行服务 工作流管理系统的核心，使用一个或多个工作流引擎，为过程实例和活动提供运行环境，负责解释和激活过程定义，并与过程定义中所需的外部资源进行交互。

    (3)管理监视工具 监控和管理工作流的执行情况，分析、监测和调整流程状态。

    (4)工作流客户应用 在工作流执行时，用来和客户端用户交互的软件组件。

    以工作流执行服务组件为核心的四个组件之间都定义了接口，这些接口定义了一些标准的方法和数据转换格式，具有良好的通用性和可扩展性。从图2 中可以看到，工作流执行服务组件还定义了和其他工作流执行服务之间协同工作的接口以及和被调用的外部应用程序之间的接口。这些接口使整个工作流系统具有良好的可扩展性和可伸缩性。
