4 　基于PDM 系统的并行工程支撑环境的建立模式

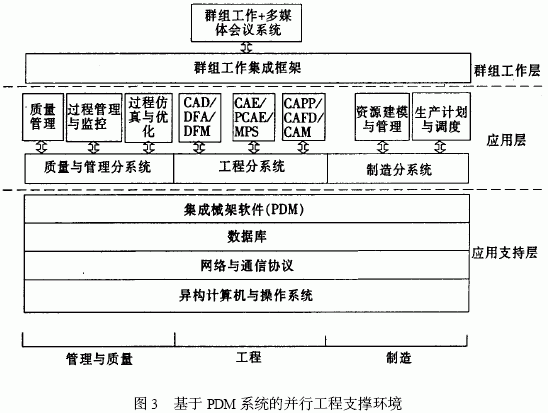

    我们以某公司的某复杂结构件的应用开发为背景,以PDM 系统作为并行工程的集成框架,建立基于PDM系统的并行工程支撑环境,其体系结构如图3 所示。在这一体系结构中,以PDM 系统为核心,共分三大层,分别为群组工作层、应用层、应用支持层。

    4-1 　群组工作层

    群组工作层即群组工作集成框架,它为集成产品开发团队提供了一种通信手段,可利用IBM 公司的LotusPNotes , 用于建立非实时的协作工作环境, 采用SUN 公司的Showme 来建立实时的多媒体会议系统。

    4-2 　应用层

    应用层又可划分为三个应用分系统,它们是:

    1) 工程设计分系统:它是并行工程的核心,承担着集成化与并行化产品设计与工艺设计的任务, 包括CAD、CAE、DFM、DFA、MPS ,还有CAPP、CAFD 和CAM等。

    2) 管理与质量分系统:用于改善并行工程应用企业的传统开发模式,将客户需求转换成工程设计中的可控制质量指标,还可以通过项目协调板管理产品开发活动。

    3) 制造分系统:包括生产计划与调度、资源建模与管理、单件生产等,并将制造分系统的状态信息反馈给工程设计分系统。

    4-3 　应用支持层

    应用支持层利用PDM 系统构造共享产品数据的平台,建立CPS 结构的计算机系统和广域网络环境,使异地分布的产品开发队伍能通过PDM 和群组协同工作系统进行产品开发。它由以下部分构成:

    1) PDM 集成框架, 它是数据管理的核心, 采用Metaphase 软件来支持应用系统的集成、信息集成、产品开发团队及产品开发活动的集成。Metaphase 利用面向对象技术,把所有工业标准模型和用户化的模型放置于图形化的对象浏览器中,进行统一管理,用户可以直观方便地对整个环境中的数据进行创建、删除、查询和修改,建立各种对象之间的关系。

    2) 数据库,它使用关系数据库(Oracle7. 0) 作为数据存储的媒体,一方面作为框架的底层支持库,另一方面用于支持某些应用系统的局域信息集成。

    3) 网络与通信协议,它通过广域网使参与单位进行各种信息的交换,如图像、声音、图形、文本、报表等。在各个单位的研究、开发与测试、应用环境中使用局域网(Ethernet ,TCPPIP 协议) 。

    4) 异构计算机与操作系统,它可用SGIPIRIX ,PCPWindows ,SUNPSolaris 等硬件平台与相应的操作系统,由它们支持应用、开发与网络通信。

    5 　结束语

    目前,随着并行工程在制造业中的进一步实施,PDM 作为一种跨平台的计算机管理工具,为并行工程产品设计与管理提供了必要的支撑环境,是企业实现信息集成和应用集成的理想平台。本文分析了基于PDM 系统的并行工程集成框架,提出了一种基于PDM系统的并行工程支撑环境的建立模式,并具体说明了该模式中各组成部分的建立方案。
