实施效果
1 、制定了绘图、设计规范，加强了基础技术管理
为了统一设计规范，保证设计数据源头的准确性，牧羊研发中心与艾克斯特实施工程师花费了大气力制订了《江苏牧羊绘图规范》、《江苏牧羊产品设计规范》，除完善了原有的二维 CAD 制图规范外重点增加了三维 CAD 的绘图规范，加强了企业的基础技术管理。
2 、设计数据的统一管理
通过 XTPDM 的设计数据管理系统实现了图纸资料的统一管理与快速查询，查询界面见下图。此外，牧羊集团还通过 XTPDM 系统建立了企业的三维标准件库、三维外购件库，并在逐步完善之中。
图2 XTPDM系统查询
XTPDM 数据管理模块实施有一个重点就是和牧羊集团使用的三维 CAD 软件的集成， XTPDM 提供与主流三维设计软件 Ideas 、 Catia 、 UG 、 Pro/E 等的集成，轻松实现从三维产品中提取相关信息，自动生成产品结构树，并且可以实时在线浏览。

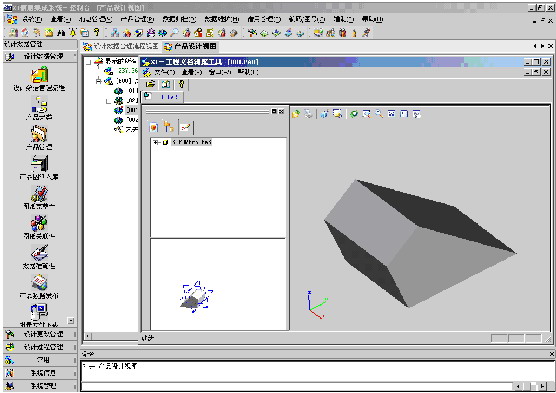

图3 三维CAD模型浏览
3 、统一的编码体系
江苏牧羊集团有限公司的领导层对企业的编码系统非常重视，花费了大量的时间与人力，制订了企业编码体系的结构法则。在此基础上，艾克斯特将该规则放入了 XTPDM 编码系统，协助企业将编码体系的应用更上一个新台阶。目前集团在用的编码体系主要有部件编码和零部件件编码。
4 、多功能的信息体系接口
江苏牧羊集团有限公司的对产品信息的利用非常多，方式也非常多，艾克斯特在实施该模块时也在二次开发上做了大量的工作。通过系统可以协助企业生成各类报表、各类明细汇总表、单层件明细表、 excel 中间数据表。这将为以后 ERP 获取产品数据提供了充分的保障。
5 、符合企业特点的更改管理
该模块的实施在双方都做了大量的努力和协调。在此基础上提出了符合企业管理方式的更改管理系统，通过了设计人员的实际使用。该模块在软件功能上可以满足企业的需求。
