4.2 整理各级标准的族特征

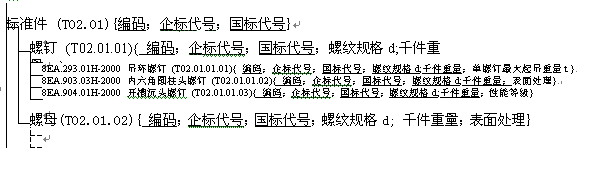

    依据标准体系框图，先从纵向逐层提取各级标准(枝族)的公共属性特征进行归类，直到最低层的具体标准(叶族)的特有属性特征为止，再从横向对每一层内标准的属性特征进行提取归类。归类好的各级标准的属性特征即作为零件族客户化代码中相应关系类的类属性。族特征提取示例见图5。(说明：带下划线的属性为从上层继承而来的公共属性)

    4.3 零件族客户化开发

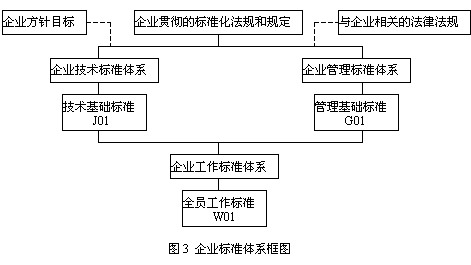

    依据企业标准体系框架，我们就可以将各级标准映射成零件族的关系类；依据整理好的族特征，我们就可以定义族关系类的属性。进而，我们需要做以下零件族的客户化开发工作：

    1)在同一层级范围内，将标准体系中各级标准视作零件族的关系类，用Teamcenter提供MODEL(Metaphase Object Definition Language)语言描述出来。在此过程中，应将中间各层标准定义成抽象关系类，将该层最低层标准定义成具体关系类；将各层公共属性特征定义在相应的抽象关系类上，将个性特征定义在相应的具体关系类上。代码经编译后，族关系中抽象类虽然不能实例化，但系统利用族关系类定义中的抽象类信息实例化相应的枝标准族类（BrnchFam）；并且不仅将具体类一一实例化，还用族关系类定义中的具体类信息实例化相应的叶标准族类（LeafFam）。在定义零件族中，PFM规定：不能创建叶族类的子类；不能把枝族改换成叶族，也不能把叶族改换成枝族；如需要变换时，必须先从数据库中删除，然后再重新定义。

    2)完成零件族及其相互关系的定义之后，还要对界面进行客户化定义，即用MODeL语言来定义每个族的属性在对话窗口中的显示形式，用户正是通过对话窗口对属性进行赋值、修改、查询以及显示关系的。

    通过以上步骤，便可以在PDM中建立起基于零件族体系框架下的企业技术标准体系，管理标准体系和工作标准体系可类似建立。普通用户在PDM环境下，借助于系统提供的查询功能,可以很方便地查询出全部标准族、枝标准族和叶标准族，还可以图示化地显示出标准族的结构树,从而快速地检索出任意一个叶标准族中的全部相关信息。被授予一定权限的高级用户还可在叶族中增加或删除关联信息，或修改族特性的数值，或对叶族中的关联信息进行标示等。

    5 结论

    在我国标准发展还比较滞后的现阶段，随着企业信息化的快速发展，企业对建立标准体系的需求将越来越迫切。企业必须从实际出发，坚持以技术标准体系为主体，以管理标准和工作标准体系为保障的原则，借助发展比较快的信息化系统的集成能力和技术优势，促进和带动企业标准化进程，才能在众多企业当中率先通过4A级标准体系认证。本文提出的借助PDM零件族技术建立企业的标准体系的思想，通过在企业中的应用证实，是促进企业标准化进程的一条有效途径。

    注：本文为2006年度UGS征文活动优秀文章。
