一. 概述

    中国航空动力机械研究所位于江南工业重镇湖南株洲市，是一所军民结合、专业配套的工程开发应用综合性研究所，是我国中小航空发动机产品的研究与发展基地。研究所一贯重视CAD、CAE、CAM等先进设计制造技术的开发与应用，取得了较好的应用效果。从无到有，从小到大，研究所的设计方式从原始的设计方式转变到先进的计算机辅助设计、分析、仿真等系统，随着企业、集团网络的建设，基于网络的协同也越来越多。但不可忽视的是，随着先进计算机辅助工具的大量应用，原来的一些基于手工的管理方式已经不能满足需要，比如图纸发放，配套厂图纸不能及时得到更新，造成信息不一致，存在着很大的隐患；电子数据个人管理，数据难以查询、共享，其安全性、可靠性尚未考虑等等，研究所必须需要有一个集成的信息化平台。

    二. PDM技术应用研究

    PDM的功能主要由两部分组成，一是面向用户的功能(User Functions)，二是用于PDM系统内部信息传递以及PDM系统与其它系统交互的实用管理功能(Utility&Admin Functions)。

    用户功能主要包括数据仓库及文档管理、工作流及过程管理、产品结构及配置管理、工程更改管理以及项目管理5个方面，除此之外，PDM还是并行工程的使能器，是企业应用集成框架，支持协同设计、零件分类管理、变形设计管理、企业编码体系等。

    PDM系统的测试、分析

    A、测试目标

    了解研究所在PDM环境下进行航空发动机与传动系统设计的产品数据管理的可行性，为发动机PDM选型提供重要依据。

    B、时间节点

    20个工作日：需求分析及准备阶段

    8个工作日：软硬件平台的搭建及BOM表的建立、人员培训

    20个工作日：完成测试、测试报告及汇报

    5个工作日：补充测试需求分析及准备阶段

    5个工作日：软硬件平台的搭建

    2个工作日：完成补充测试, 测试纪录

    C、测试系统环境

    整个系统采用C/S和B/S体系结构，利用现有计算机和网络资源，具体配置如下：

    服务器端配置：RS/6000 44P-170,1台服务器

    操作系统：AIX 4.3.3 、IBM C++ 3.6.4、FORTRAN7.1.0.2

    数据库管理系统：Oracle 8.1.7 SERVER

    WEB服务器：APACHE 应用系统：TeamCenter ADS、D5U、CMI、CATIA V4\V5、UG18.0、Vis MockUp

    客户端配置：

    机型：PC台式机(INTEL/WindowsNT)：

    操作系统：WindowsNT

    数据库管理系统：Oracle 8.1.7 CLIENT

    应用系统：MS InternetExplorer5.5

    D、测试概述

    1）、以发动机某部件设计作为测试对象

    2）、以Super User登录，按需求分析报告创建用户

    3）、角色与用户关联，并分配给某一项目

    4）、创建型号

    5）、创建零、部件

    6）、把用户授权给某一型号

    7）、建个人工作区

    8）、由模板创建技术文档

    9）、创建设计文档（3D模型）

    10)、创建技术文档（2D图纸、说明书、试验、技术要求等）

    11）、查询零组件、图纸

    12）、创建更改请求

    —提交ECR

    察看流程进行状态

    察看任务完成情况

    进行更改项目管理

    13）、技术状态管理

    一图多页

    批架次有效性管理

    型号优选标准件

    工程更改管理流程

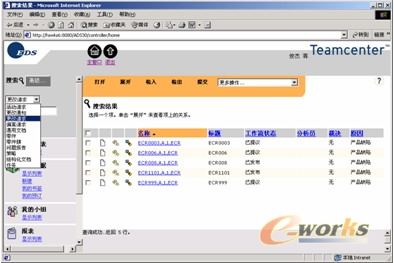

    14）、纯Web界面：可以查询、完成部分工作（图1）

图2  ADS的纯Web工作方式

    15）、CATIA　V4、V5集成

    16）、UG18.0集成

    17）、Vis Mockup集成

    18）、并行工程支撑能力

    19）、协同设计

    E、Teamcenter ADS 3.0系统要求

    Teamcenter ADS 3.0可以安装在Unix、Windows NT和Macintosh操作系统的核心服务器中，采用主服务器、工作组（局域）服务器、客户端（传统客户端、IE的纯客户端）三级结构。支持的网络协议包括TCP/IP,NetBIOS等，支持的数据库包括Oracle,Sybase,Informix,SQL Server等。

    主服务器可以是 Hewlett-Packard HP-UX, IBM AIX和Sun Solaris 等（图2）。
