自制物料编码的申请

    自制物料编码的申请在XTPDM系统和艾克斯特公司的设计之星（TeamDesigner）软件中都可以实现，方便设计人员在两个环境中操作。
在申请时，设计人员既可以申请一个系统中没有的物料编码，同时也可以在物料编码库中查询到一个已有的物料编码。


编码申请界面

选择零件分类

    申请到的编码如下图所示，既得到了零件的物料编码（流水码+分类码），同时根据规则得到了零件对应毛坯件的材料编码（流水码+分类码）。选定零件物料编码后，毛坯件的物料编码通过二次开发脚本来实现。


编码申请结果

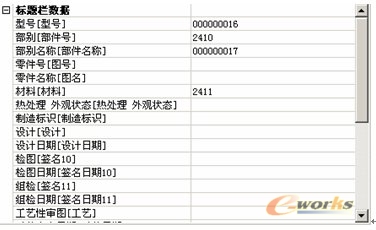

    申请到的零件流水码、分类码、毛坯流水码、分类码数据按照相应的配置，写到图纸标题栏的对应属性中去，见下图：


    这样就完成了在二维设计环境下自制件物料编码的申请与记录；

   查询编码

    对于已经在系统中存在的物料编码，设计人员可以直接按照类别码查询，查询到的结果可以直接反馈到明细件号或者标题栏的属性中去。

   查询已有编码界面

    PDM中对于物料编码的管理方式

    在XTPDM中，物料流水码、分类码、毛坯流水码、分类码随同现行零件号一块保存到PDM数据库中。这里的零件号指机床行业从设计、工艺、一直到生产，各部门都非常熟悉的表达方法：产品型号+部件号+零件顺序号，在PDM中作为唯一标识码。这样的处理方式既满足了在系统中使用人员仍可以按照已有习惯查看产品结构、零部件、生成报表，完成设计评审、变更、配置等主要工作。同时也可以用分类码，查询到流水码、零件号，满足使用人员操作上的需求。

    与ERP集成传递产品结构时，同样提供两种方式，一种是以现行零件号为唯一标识传递产品结构，物料流水码、分类码、毛坯分类码、流水码作为物料属性传递；另一种方式是以流水码作为唯一标识传递产品结构，而分类码、现行零件号作为属性值传递。这样满足企业对于物料编码集成上的要求。

    PDM项目应用总体成果

    PDM项目在上海机床厂合作比较顺利，通过双方组织的验收，所涉及的技术路线除与ERP集成工作未结束外，各技术路线、应用子系统已经在上海机床厂磨研所、上依公司得到推广与应用，对同行业具有示范作用。
