三、 CAD曲面造型

    将三坐标测得的以上数据点分别以igs格式存档，在Cimatron CAD造型环境中对各数据点文件进行坐标旋转保证坐标原点及坐标轴向一致,然后进入Cimatron逆向工程软件Re-Eng环境中，调入各数据点文件，确定断点后完成数据点文件的合并，然后返回Cimatron CAD造型环境中进行编辑，将这些分散的点连成SPLINE曲线，用BLEND功能将SPLINE曲线构成曲面，得到如图4图形。内腔采用等壁厚处理，经过光顺处理后得到图2数字产品模型，该数字产品模型经格式转换后可供快速成型机使用.


图 4 CAD部分曲面造型

    四、 快速分模

    将图2所示的数字产品模型进入Cimatron快速分模软件QUICK-SPLIT进行型芯、型腔的设计。由于汽车排气管为铸造件，所以要考虑铸件的收缩比。分模方向如图5所示。经分模后的图形退出快速分模软件进入曲面CAD环境时自动产生分模线，根据已有的分模线快速生成分模曲面，该方法可以非常灵活地处理模型的曲面信息，可对计算精度进行细调，最后经编辑、整理形成最终设计结果，进行NC加工后可得到理想的上、下模及形芯。

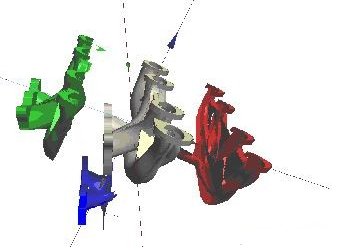

图 5 快速分模成型图

    五、结论

    逆向工程一般是通过三坐标测量机或激光扫描机等数据采集设备获取复杂零件的三维数据点，进而利用反求软件进行数据点处理，实现由点à线à面的CAD三维模型设计,由此可见，逆向工程主要包含两项内容，一是实物模型表面数据点的获取，即数字化技术，二是曲面造型技术。逆向工程技术与NC加工技术或RP技术相结合能使企业产品开发、研制周期大大缩短，为新产品进入市场创造先机，为企业带来巨大经济效益，所以逆向工程技术深受制造业的重视。
