第五章 3DCAPP-A系统高级功能

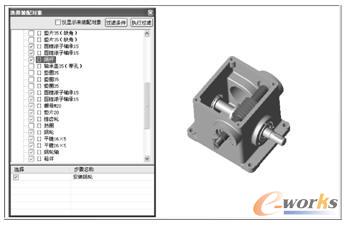

    ④添加装配步骤“安装蜗杆”，分配配套件时，【选择装配对象】对话框下部步骤名称处会显示前面步骤的名称，勾选步骤名称前的方框，可将此步骤的合件添加到本步骤中，再勾选本步骤装入的其他件，如图5-46所示。

图5-46 对话框下部步骤名称处会显示前面步骤的名称

    ⑤在树模式下分配工序配套件时，可通过过滤条件设置使产品结构树上的零部件根据过滤条件显示，提高零部件的选择效率。单击【选择装配对象】对话框上部的【条件过滤】按钮，弹出【设置过滤器】对话框，如图5-47所示，勾选条件前的方框，单击【执行】按钮，则【选择装配对象】对话框中将显示符合条件的零部件。对话框上部【执行过滤】按钮将变为【取消过滤】，若要零部件正常显示，单击对话框中【取消过滤】按钮即可。

图5-47 设置过滤器

    如果在【设置过滤器】对话框中勾选过滤条件后，单击【确定】按钮，返回到【选择装配对象】对话框中，再单击对话框上部【执行过滤】按钮也可显示符合条件的零部件。
