第五章 3DCAPP-A系统高级功能

5.5.3 视频注释

    在实际工作中可能有一些很难或者无法用三维方式表达的操作，可以录制成视频，插入到工艺过程中，以指导装配人员操作，3DCAPP-A中的【插入视频】功能可以满足此要求。插入外部视频文件后，仿真装配播放时会在三维模型视图区中播放插入的视频。

    ①在装配过程树下，选择要插入视频的步骤或拆卸活动节点，这里选择“安装锥齿轮”节点，单击【操作】工具栏中【工艺过程】/【插入视频】按钮，在【打开】对话框中选择要插入的视频文件，如图5-74所示。

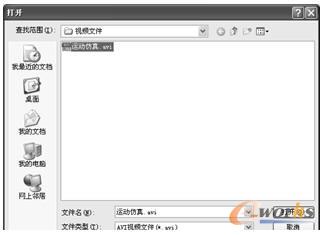

图5-74 选择视频文件

    ②在三维模型视图区中选择合适位置，单击鼠标左键，然后拖动鼠标左键会出现红框，如图5-75所示，红框大小即是所要插入视频播放区域大小。拖动至合适位置松开鼠标左键，插入视频活动完成，红框变为黑色的虚线框。同时在步骤节点下将自动创建对应的“视频活动1”节点，该节点在所有活动节点的最前面，原来的活动节点会变为“拆卸活动2”。

    ③单击【操作】工具栏中【装配仿真】按钮，进行单步骤装配仿真，当装配活动播放完成后，视频播放区域会播放插入的AVI视频。

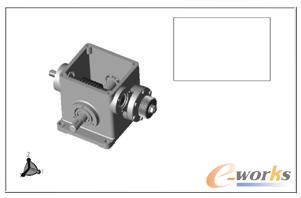

图5-75 定义视频播放区域

    鼠标左键双击视频活动节点，将弹出【打开】对话框，选择其他视频文件可替换当前引入的视频文件。

    鼠标左键指向视频播放区域，黑色的虚线框将变为红色，鼠标单击拖动虚线框的四周边框可改变视频播放区域大小，按住鼠标左键拖动虚线框可改变视频播放区域的位置。
