第八章 大装配性能优化

    8.2.1 移除小零件

    ①选择“步骤5”，单击【工艺过程】/【显示简化】按钮，弹出【显示简化】对话框，勾选“移除小零件”复选框，分别有两个选项，小于体积的百分比和当前视图下零件包围盒小于的像素。此处以勾选“当前视图下零件包围盒小于100像素”为例，如图8-3所示。

图8-3 移去小零件

    ②单击【开始分析计算】按钮，在三维模型视图区中符合条件的零件对象被高亮显示，若想更改结果，重新选择输入后，再次单击【开始分析计算】按钮即可。

图8-4 计算结果高亮显示

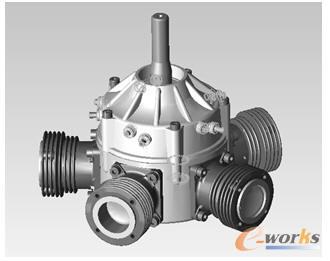

    ③当确定移除高亮零件时，单击【去除零件并退出】按钮。去除小零件后的模型如图 8-5所示。在定义拆卸活动过程中和仿真播放时，去除的小零件不会显示，以提高性能。

图8-5 移除小零件后的模型

    8.2.3 移除当前视图之外的零部件

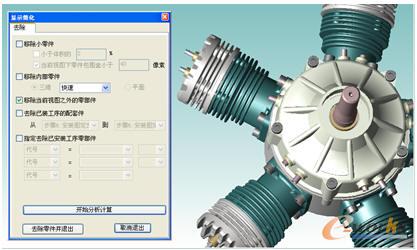

    ①选择“步骤6”，单击【工艺过程】/【显示简化】按钮，弹出【显示简化】对话框，勾选【移除当前视图之外的零部件】复选框，则当零部件很大，超出三维模型视图区的部分则符合该移除条件。如图8-8所示为例，该零部件有部分超出三维模型视图区。

图8-8 移除当前视图之外的零部件

    ②单击【开始分析计算】按钮，在三维模型视图区中符合条件的零件对象被高亮显示，如图8-9所示。若想更改结果，重新选择条件后，再次单击【开始分析计算】按钮即可。

图8-9 高亮显示计算结果

    ③当确定移除高亮零件时，单击【去除零件并退出】按钮。
