  4. ANSYS 13.0与HyperMesh 11.0联合仿真有限元分析
  5. 多点响应谱分析的基本步骤

第一十五章 响应谱分析

第四节 多点响应谱分析的基本步骤


    多点响应谱分析的建模和模态分析要求与单点响应谱相同,详见第15.3.1和第15.3.2节。

15.4.1  设置多点响应谱分析求解控制选项

    模态分析完成后,重新进入求解器,并定义分析类型为谱分析(ANTYPE, SPECTR),再通过谱分析对话框来设置求解选项,如图15-3所示。

Spectrum Analysis对话框

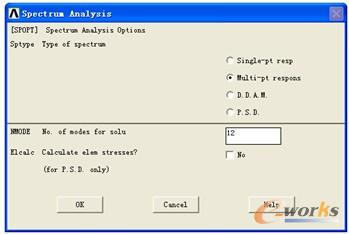

图15-3  Spectrum Analysis对话框


    图15-3中定义了多点响应谱分析,并设置求解所需的模态数为12。

15.4.2  施加边界条件及载荷

    谱值-频率曲线应通过命令流方式定义,详见例15-2。

15.4.3  计算参与系数

    参与系数代表每阶模态在特定方向上对变形(应力)的贡献,详见例15-2。

    注意:对每一组响应谱,需重复执行步骤15.4.2和步骤15.4.3。

    计算参与系数后,还需合并模态、提交求解、查看结果,这些过程与单点响应谱分析相同,详见第15.3.5~15.3.7节。
