第一十六章 随机振动分析

16.6.8  求解并查看结果

    执行求解命令：

    /SOLU
    SOLVE

    或者采用GUI方式提交求解：

    Main Menu > Solution > Solve > Current LS

    1）进入普通后处理器POST1，读取载荷步3（1σ）的结果，查看板壳-梁结构的位移云图和应力云图，如图16-12和图16-13所示。

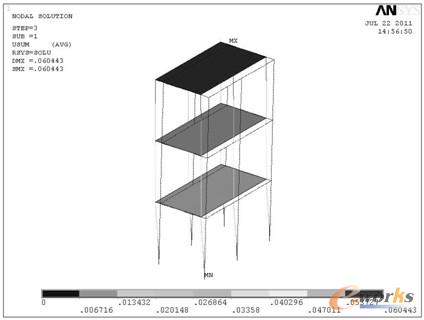

图16-12  板壳-梁结构位移云图

    由图16-12和图16-13可知，在随机振动的作用下，板壳-梁结构的最大位移为60.443mm，位于最上层板，最大von Mises应力为252MPa，位于板壳的角点。

    2）进入时间历程后处理器POST26，弹出Spectrum Usage对话框，选择Create response power spectral density （PSD）选项，如图16-14所示。

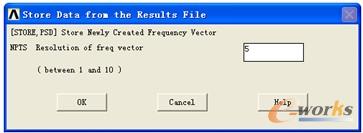

    3）存储频率向量，GUI方式为Main Menu > TimeHist Postpro > Store Data，保持默认设置，如图16-15所示。NPTS介于1~10之间，数值越大，绘制的曲线越光滑。

    4）定义变量，GUI方式为Main Menu > TimeHist Postpro > Define Variables，选取图15-4中编号为7的节点，读取Y方向变形，定义变量号为2。

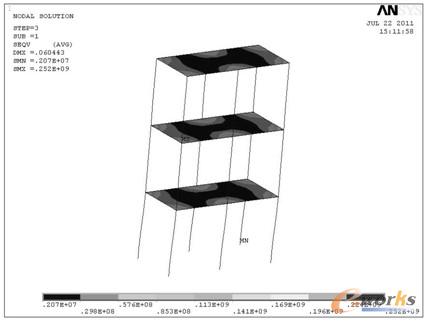

图16-13  板壳-梁结构的von Mises应力云图

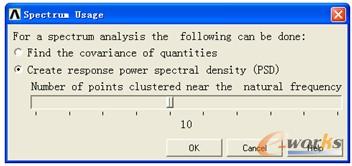

图16-14  Spectrum Usage对话框

图16-15  Store Data from the Results File对话框

    5）计算位移PSD响应谱，GUI方式为Main Menu > TimeHist Postpro > Calc Resp PSD，弹出Calculate Response PSD对话框，设置结果变量号为3，被操作的变量号为2，响应PSD谱为Displacement，并指定为绝对值（Absolute value），如图16-16所示。

    6）计算速度PSD响应谱，GUI方式为Main Menu > TimeHist Postpro > Calc Resp PSD，弹出Calculate Response PSD对话框，设置结果变量号为4，被操作的变量号为2，响应PSD谱为Velocity，并指定为绝对值（Absolute value），如图16-17所示。

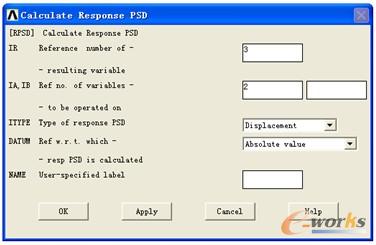

图16-16  Calculate Response PSD对话框一

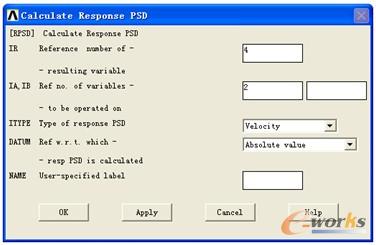

图16-17  Calculate Response PSD对话框二

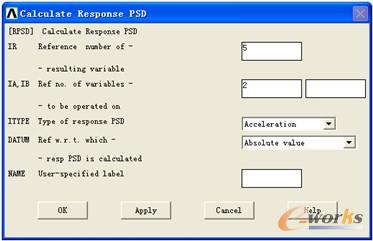

    7）计算加速度PSD响应谱，GUI方式为Main Menu > TimeHist Postpro > Calc Resp PSD，弹出Calculate Response PSD对话框，设置结果变量号为5，被操作的变量号为2，响应PSD谱为Acceleration，并指定为绝对值（Absolute value），如图16-18所示。

图16-18  Calculate Response PSD对话框三

    8）绘制PSD响应谱-频率曲线，如图16-19~图16-21所示。

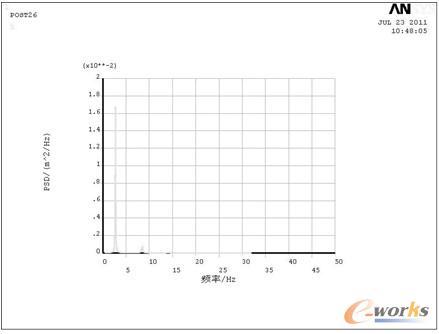

图16-19  PSD位移响应谱-频率曲线

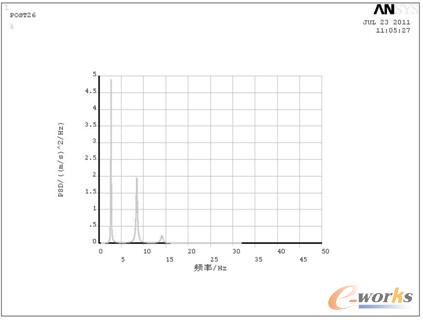

图16-20  PSD速度响应谱-频率曲线

    将PSD响应谱曲线对频率积分，便得方差，即标准偏差（1σ）的平方。

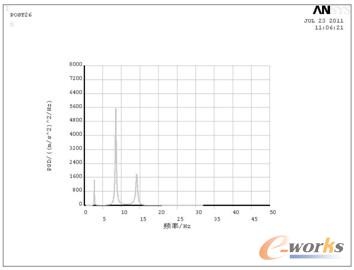

图16-21  PSD加速度响应谱-频率曲线

    由图16-19~图16-21可知，在频率2.7205Hz（2阶）、8.4891Hz（5阶）、14.161Hz（8阶）附近，结构容易产生较大的振动。这是因为结构的第二阶、第五阶、第八阶模态振型正好为Y方向振动。
