第七章 装配设计

    一个产品通常由若干个零部件组成，这便涉及到装配设计，所谓的装配设计从常规意义上来说，就是将零部件通过配对条件在产品各零部件之间建立合理的约束关系，确定相互之间的位置关系和连接关系等。

    在深入介绍装配设计的应用知识之前，先在本节中介绍装配设计的最基础的知识，包括如何新建装配文件，初步了解装配设计界面，理解相关的装配术语和常见的装配方法等。

    在NX 7.5中，可以使用专门的装配模块来进行装配设计。可以按照以下的步骤来新建一个装配文件。

    （1）启动运行UG NX 7.5后，在初始的用户界面上单击“新建”按钮 ，或者在菜单栏中选择“文件”|“新建”命令，或者按〈Ctrl+N〉组合键，系统弹出“新建”对话框。

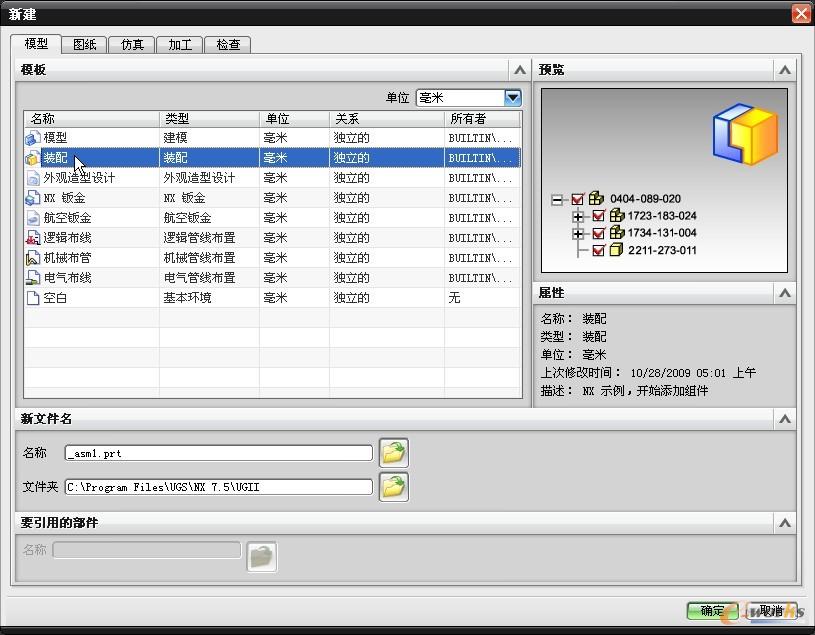

    （2）在“模型”选项卡的“模板”选项组中选择“装配”模板，单位为mm（毫米），如图7-1所示。
    （3）在“新文件名”选项组中，指定新文件名和要保存到的文件夹（即指定保存路径）。
    （4）在“新建”对话框中单击“确定”按钮，从而新建一个装配文件。

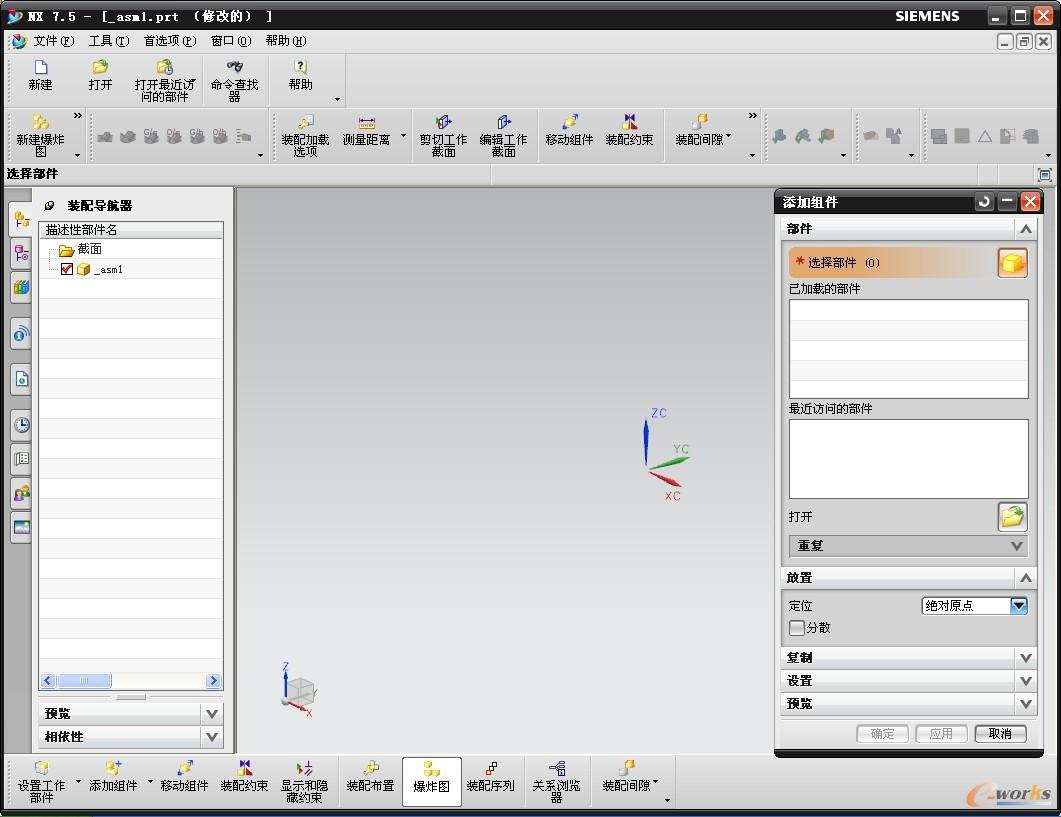

    新装配文件的设计工作界面如图7-2所示。该工作界面由标题栏、菜单栏、各种工具栏、状态栏、导航器和绘图区域等部分组成。下面列举装配设计模式下的一些重要的工具栏和菜单，让读者初步熟悉装配工具及命令的出处。

图7-1  “新建”对话框

图7-2  新装配设计模式下的工作界面

1．“装配”工具栏

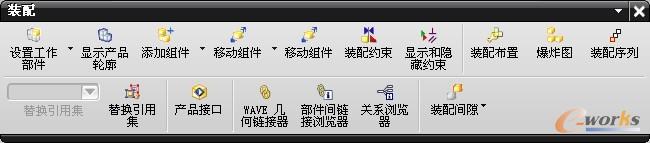

    “装配”工具栏如图7-3所示。用户可以根据自身操作习惯和实际设计情况，为该工具栏添加更多的用于装配设计的工具按钮。在进行装配设计的过程中，会比较频繁地使用该工具栏中的相关工具按钮。

图7-3  “装配”工具栏

2．“爆炸图”工具栏

    在“装配”工具栏中单击“爆炸图”按钮 ，系统打开如图7-4所示的“爆炸图”工具栏。此工具栏中提供了“创建爆炸图”、“编辑爆炸图”、“自动爆炸组件”、“取消爆炸组件”、“删除爆炸图”、“隐藏视图中的组件”和“追踪线”等工具命令。

图7-4 “爆炸图”工具栏

    说明：爆炸视图其实是将各个装配零件或子部件按照一定的方式放置以离开它的真实位置，通常用来表示产品零部件组成或装配示意等。在产品说明书或装配工艺图表中应用比较多。

3．“装配”菜单

    用户也可以从系统提供的“装配”菜单中选择相关的命令来进行装配操作。菜单栏的“装配”菜单包含的主命令选项如图7-5所示。

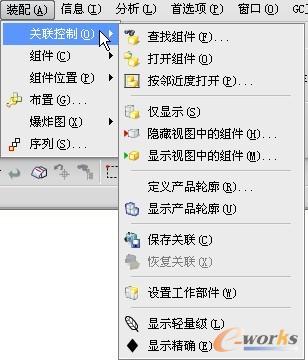

    “关联控制”级联菜单：该级联菜单如图7-6所示，包括“查找组件”、“打开组件”、“按邻近度打开”、“显示产品轮廓”、“设置工作部件”等一些菜单命令。

图7-5 “装配”菜单

图7-6 “关联控制”的命令

    “组件”级联菜单：包括在装配体中创建和操作处理组件的命令选项，如图7-7所示。
    “组件位置”级联菜单：该级联菜单包括的命令如图7-9所示，如“移动组件”、“装配约束”、“显示和隐藏约束”、“记住装配约束”、“显示自由度”和“转换配对条件”，该级联菜单中的命令会应用比较多。
    “布置”命令：创建和编辑装配布置，它定义备选组件位置。

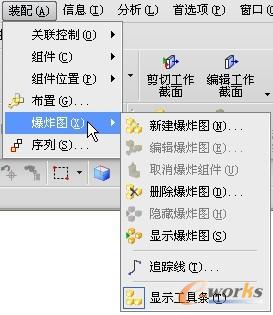

    “爆炸图”级联菜单：包括“新建爆炸图”、“编辑爆炸图”、“取消爆炸组件”、“删除爆炸图”、“隐藏爆炸图”、“显示爆炸图”、“追踪线”和“显示工具条”命令，如图7-8所示。

图7-7 “组件”级联菜单

图7-8 “爆炸图”级联菜单

    “序列”命令：该命令用于打开“装配序列”任务环境以控制组件装配或拆卸的顺序，并仿真组件运动。

4．“分析”菜单

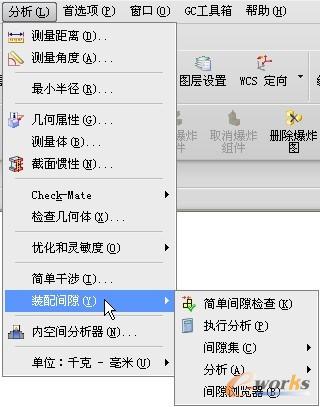

    在装配设计中，使用“分析”菜单中的相关命令是很实用的，例如测量距离、测量角度、分析简单干涉和装配间隙等。“分析”菜单提供的命令选项如图7-10所示。

图7-9  “组件位置”级联菜单

图7-10  “分析”菜单
