第七章 装配设计

    NX的装配导航器是很实用的。要打开装配导航器，则在位于绘图窗口左侧的资源条中单击“装配导航器”图标 ，从而打开装配导航器。在设计中使用装配导航器，可以直观地查阅装配体中相关的装配约束信息，可以快速了解整个装配体的组件构成等信息。图7-26为某装配文件的装配导航器，在装配导航器的装配树中，以树节的形式显示了装配部件内部使用的装配约束（装配约束子节点位于装配树的“约束”节点之下）。

    在设计中，用户可以利用装配树来对已经存在的装配约束进行一些操作，如重新定义、反向、抑制、隐藏和删除等。例如，在某一个装配文件的装配导航器中展开装配树的“约束”树节点，接着右击其中一个“接触”约束，则弹出如图7-27所示的快捷菜单，从中可以选择“重新定义”、“反向”、“抑制”、“重命名”、“隐藏”、“删除”、“特定于布置”、“在布置中编辑”等命令之一进行相应操作。

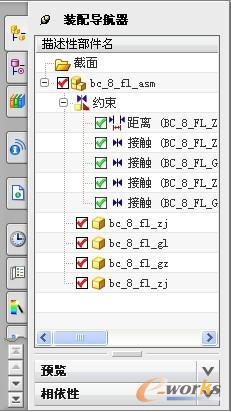

图7-26  装配导航器

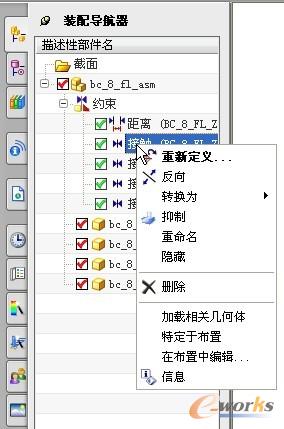

图7-27  通过装配树对约束进行操作
