第六章 曲线与曲面

6.1.5 螺旋线和涡状线

    螺旋线和涡状线通常在零件中生成，这种曲线可以被当成一个路径或者引导曲线使用在扫描的特征上，或作为放样特征的引导曲线，通常用来生成螺纹、弹簧和发条等零件。下面将分别介绍绘制这两种曲线的操作步骤。

    （1）创建螺旋线。

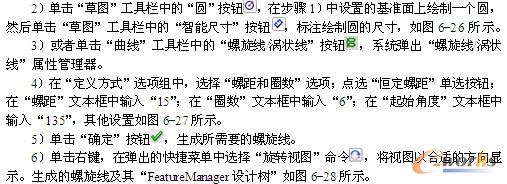

    1）新建一个文件，在左侧的“FeatureManager设计树”中选择“前视基准面”作为草绘基准面。

图26 标注尺寸1

图27 “螺旋线/涡状线”属性管理器1

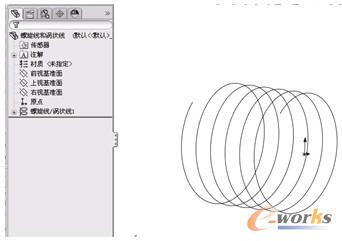

图28 生成的螺旋线及其“FeatureManager设计树”

    使用该命令还可以生成锥形螺纹线，如果要绘制锥形螺纹线，则在“螺旋线/涡状线”属性管理器中勾选“锥度螺纹线”复选框。

    如图6-29所示为取消对“锥度外张”复选框的勾选设置后生成的内张锥形螺纹线。如图6-30所示为勾选“锥度外张”复选框的设置后生成的外张锥形螺纹线。

图29 内张锥形螺纹线

图30 外张锥形螺纹线

    在创建螺纹线时，有螺距和圈数、高度和圈数、高度和螺距等几种定义方式，这些定义方式可以在“螺旋线/涡状线”属性管理器的“定义方式”选项中进行选择。下面简单介绍这几种方式的意义。

    *“螺距和圈数”：创建由螺距和圈数所定义的螺旋线，选择该选项时，参数相应发生改变。

    *“高度和圈数”：创建由高度和圈数所定义的螺旋线，选择该选项时，参数相应发生改变。

    *“高度和螺距”：创建由高度和螺距所定义的螺旋线，选择该选项时，参数相应发生改变。

    （2）创建涡状线。

    1）新建一个文件，在左侧的“FeatureManager设计树”中选择“前视基准面”作为草绘基准面。

    4）在“定义方式”选项组中，选择“涡状线”选项；在“螺距”文本框中输入“15”；在“圈数”文本框中输入“6”；在“起始角度”文本框中输入“135”，其他设置如图6-32所示。

图31 标注尺寸2

图32 “螺旋线/涡状线”属性管理器2

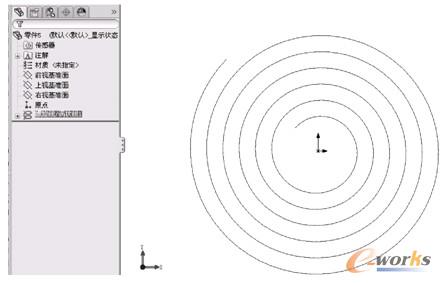

    5）单击“确定”按钮，生成的涡状线及其“FeatureManager设计树”如图6-33所示。

图33 生成的涡状线及其“FeatureManager设计树”

    SolidWorks既可以生成顺时针涡状线，也可以生成逆时针涡状线。在执行命令时，系统默认的生成方式为顺时针方式，顺时针涡状线如图6-34所示。在如图6-32所示“螺旋线/涡状线”属性管理器中点选“逆时针”单选按钮，就可以生成逆时针方向的涡状线，如图6-35所示。

图34 顺时针涡状线

图35 逆时针涡状线

6.1.6 通过参考点的曲线

    通过参考点的曲线是指生成一个或者多个平面上点的曲线。

    下面结合实例介绍创建通过参考点的曲线的操作步骤。

    （1）选择菜单栏中的“插入”→“曲线”→“通过参考点的曲线”命令，或者单击“曲线”工具栏中的“通过参考点的曲线”按钮，系统弹出“通过参考点的曲线”属性管理器。

    （2）在“通过点”选项组中，依次单击选择如图6-36所示实体上的点，结果如图6-37所示。

图36 打开的文件实体

图37 “曲线1”属性管理器

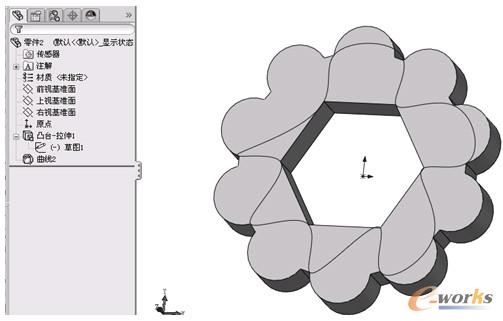

    （3）单击“确定”按钮，生成通过参考点的曲线。生成曲线后的图形及其“FeatureManager设计树”如图6-38所示。

图38 生成曲线后的图形及其“FeatureManager设计树”

    在生成通过参考点的曲线时，系统默认生成的为开环曲线，如图6-39所示。如果在“曲线1”属性管理器中勾选“闭环曲线”复选框，则执行命令后，会自动生成闭环曲线，如图6-40所示。

图39 通过参考点的开环曲线

图40 通过参考点的闭环曲线
