第四章电气工程图的基本知识

4.4.2 三线

绘制步骤如下。

（1）排布图形的基本内容。单击“修改”面板中的“复制”命令按钮，把如图4-38虚线所示图形向右复制一份，复制距离为12，效果如图4-39所示。

（2）单击“修改”面板中的“复制”命令按钮，把如图4-38虚线所示图形向左复制一份，复制距离为12，效果如图4-40所示。

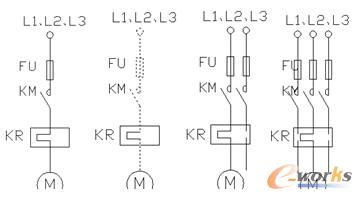

图4-37 修改文字图4-38 选择图形图4-39 向右复制图形图4-40 向左复制图形

（3）单击“修改”面板中的“移动”命令按钮，适当调整各条文字的位置，与元器件位置相符，效果如图4-41所示。

（4）绘制新的连线。单击“绘图”面板中的“直线”命令按钮，绘制起点在电动机符号圆心，端点在@30<135的直线，效果如图4-42所示。

（5）单击“修改”面板中的“镜像”命令按钮，以过电动机符号圆心，垂直向下的直线为对称轴，把斜线对称复制一份，效果如图4-43所示。

（6）单击“修改”面板中的“修剪”命令按钮，以图4-44虚线所示矩形为修剪边，修剪掉光标所示的两边线头，结果如图4-45所示。

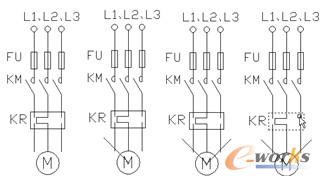

图4-41 调整文字的位置图4-42 绘制斜线图4-43 对称复制斜线图4-44 指示修剪边

（7）单击“修改”面板中的“修剪”命令按钮，以图4-46虚线所示矩形为修剪边，修剪掉光标所示的两边线头，结果如图4-47所示。

（8）单击“修改”面板中的“打断”命令按钮，把如图4-48所示直线从光标位置以下打断，结果如图4-49所示。

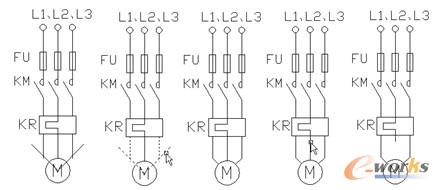

图4-45修剪图形图4-46准备修剪图4-47 修剪线头图4-48 捕捉打断位置图4-49 打断直线
