第五章变电和输电工程设计

第二节 10kV变电所系统图

5.2.2 电气主接线图

高压电需要经过配电设备接入变压器才能变压。高压配电设备接入高压母线，然后接入高压监测设备、变压设备。变压设备可能不只一套。每套变压设备输出的低压电力接入各自的低压母线，然后输送给用电设备。

1．高压10kV配电装置

高压电进入变电所，需要经过若干高压电气设备。为了避免雷暴袭击，要使高压线通过避雷设备。为了在过载、过流等情况下自动断开线路，需要使高压线通过保护线路。下面绘制的高压10kV配电装置电气图清晰地表达了这些要求。绘制步骤如下。

（1）从以前绘制的图形中复制如图5-101所示的元器件符号，准备绘制隔离开关线路。

（2）单击“修改”面板中的“复制”命令按钮，以接地线符号中的一条短直线中点为复制基准点，

如图5-102和图5-103所示的端点为复制目标点，把它复制两份，形成两个自动断路器开关，效果如图5-104所示。

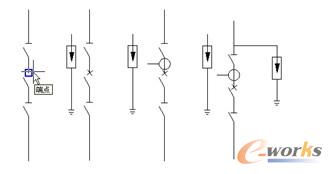

图5-101 贴入元器件符号图5-102 捕捉一个端点图5-103 捕捉另一个端点图5-104 复制直线

（3）绘制一个断路器。单击“绘图”面板中的“直线”命令按钮，在如图5-105所示端点绘制交叉的斜直线，效果如图5-106所示。

（4）单击“绘图”面板中的“圆”命令按钮，在线路中绘制一个圆，然后单击“绘图”面板中的“直线”命令按钮，从圆的左边象限点绘制水平向左的短直线，形成电流互感器，效果如图5-107所示。

（5）单击“移动”命令按钮和“拉伸”命令按钮，适当调整图形，使其紧凑整齐。然后单击“绘图”面板中的“直线”命令按钮绘制直线，效果如图5-108所示。

图5-105 指示端点图5-106 绘制斜直线图5-107 绘制电流互感器图5-108 调整图形

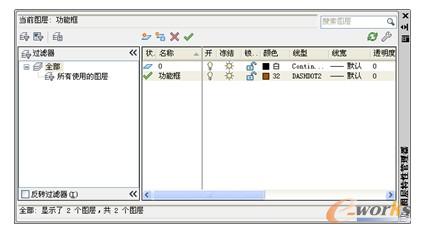

（6）单击“图层”面板中的“图层特性”命令按钮，设置一个使用短画线的“功能框”图层，如图5-109所示，单击“置为当前”按钮，使它转入现役。

（7）单击“绘图”面板中的“矩形”命令按钮，绘制包含所有元器件的矩形，效果如图5-110所示。

2．变压设备

变压设备是变电所的主要工作设备，其中心设备是变压器。为了使变压器长期、正常地工作，要给变压器配备各种保护设备、接地设备、电压、电流、负载监测设备。绘制步骤如下。

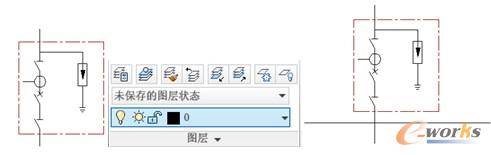

图5-109 设置“功能框”图层

（1）在“图层”面板中的“图层控制”下拉列表框中选择“0”图层，如图5-111所示，使其转入现役图层。

（2）单击“绘图”面板中的“直线”命令按钮，绘制一条横线作为高压母线，效果如图5-112所示。

图5-110 绘制矩形图5-111 选择图层图5-112 绘制母线

（3）绘制高压母线的引出线。单击“绘图”面板中的“直线”命令按钮，在母线左边绘制一条向下的垂直直线，效果如图5-113所示。

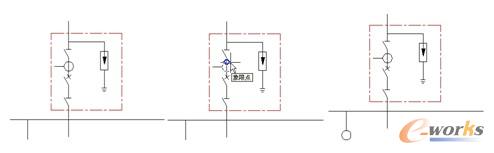

（4）绘制直接连接高压母线的三相电抗器，用于改善功率系数。单击“修改”面板中的“复制”命令按钮，以图5-114所示象限点为复制基准点，以之前绘制的直线下端点为复制目标点，把虚线所示的圆复制一份，效果如图5-115所示。

图5-113 绘制直线图5-114 捕捉象限点图5-115 复制圆

（5）单击“修改”面板中的“阵列”命令按钮，以所复制的圆的下边象限点为阵列中心，把该圆环形阵列3个，效果如图5-116所示。

（6）单击“绘图”面板中的“多段线”命令按钮，绘制一条封闭的多段线把母线和阵列的圆框起来，效果如图5-117所示。

（7）单击“特性”面板中的“特性匹配”命令按钮，把刚才绘制的线框转换成褐色短画线，效果如图5-118所示。

图5-116 阵列圆图5-117 绘制线框图5-118 转换线型

（8）从以前绘制的图形中复制如图5-119所示的元器件符号，组成第一条变压线路。

（9）单击“修改”面板中的“拉伸”命令按钮，调整线路上的图形，使其紧凑，效果如图5-120所示。

图5-119 第一条变压线路图5-120 调整图形

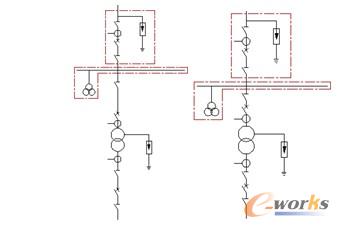

（10）单击“绘图”面板中的“矩形”命令按钮，绘制包含第一条变压线路所有元器件的矩形，然后把刚才绘制的线框转换成褐色短画线，效果如图5-121所示。

（11）单击“修改”面板中的“复制”命令按钮，把刚才转化的线框向右复制一份，作为第二条变压线路的线框，效果如图5-122所示。

（12）单击“绘图”面板中的“直线”命令按钮，从母线上向第二条变压线路线框内绘制一条直线，以示该线路存在，效果如图5-123所示。

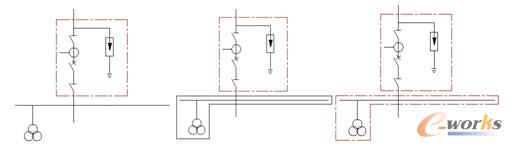

（13）单击“修改”面板中的“复制”命令按钮，把母线框以及内部其他元器件向下复制一份，并绘制低压母线，效果如图5-124所示。

图5-121 绘制线框图5-122 复制线框图5-123 绘制直线

（14）单击“修改”面板中的“复制”命令按钮，把低压母线框内的圆向下复制一份，形成变压器符号，效果如图5-125所示。

（15）单击“绘图”面板中的“直线”命令按钮，从低压母线上绘制一条垂直向下的直线，效果如图5-126所示。

（16）单击“修改”面板中的“阵列”命令按钮，把刚才绘制的直线向右阵列5列，列距为8，效果如图5-127所示。

图5-124 复制母线框图5-125 复制圆图5-126 绘制直线图5-127 阵列直线

（17）单击“修改”面板中的“延伸”命令按钮，把第一条变压线路下边直线延伸到低压母线上，效果如图5-128所示。

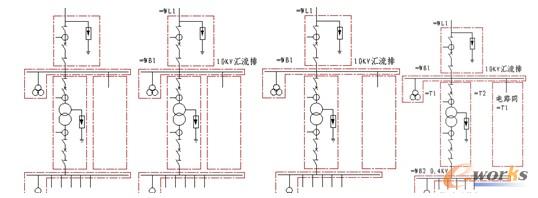

（18）单击“注释”面板中的“多行文字”命令按钮，在高压隔离开关框上标注代号“=WL1”，以及高压母线的代号和参数，结果如图5-129所示。

（19）单击“修改”面板中的“拉伸”命令按钮，调整线路上的图形，使其整齐紧凑，又可以留出标注文字的位置，效果如图5-130所示。

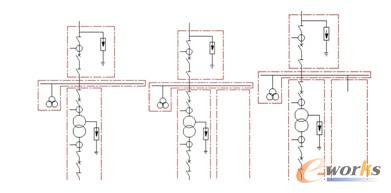

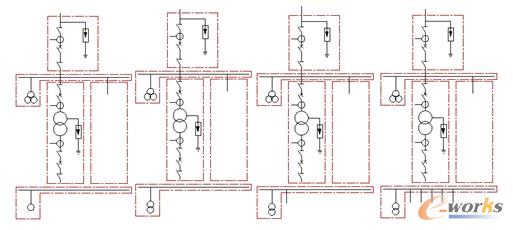

（20）单击“注释”面板中的“多行文字”命令按钮，在图中标注其他文字，结果如图5-131所示。

图5-128 延伸直线图5-129 标注文字图5-130 调整图形图5-131 标注其他文字
