第九章 CPU扇叶造型实例精讲

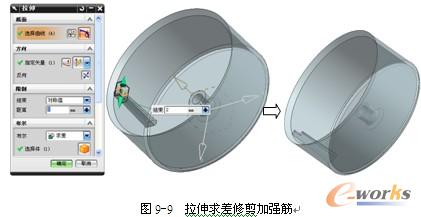

    10）单击【草图生成器】工具条上的“完成草图”按钮，完成草图绘制并返回【拉伸】参数设置对话框。在【拉伸】对话框【限制】选项组下的【结束】选项中选择【对称值】，在【距离】文本框中输入2，在【布尔】组下的【布尔】选项中选择【求差】，选取加强筋为选择体，最后单击“确定”按钮完成求差，并关闭【拉伸】对话框，如图9-9所示。

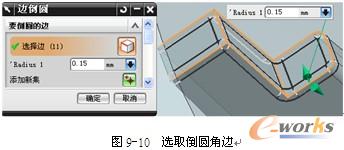

    11）在菜单中选择【插入】-【细节特征】-【边倒圆】命令，或者单击【特征操作】工具条中“边倒圆”按钮，系统弹出【边倒圆】对话框，输入倒圆角值0.15，选取图9-10所示边为倒圆角边。

    12）单击【边倒圆】对话框中的“确定”按钮完成操作，边倒圆结果如图9-11所示。

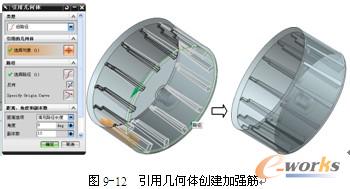

    13）单击【特征】工具条中的“引用几何体”按钮，系统弹出【引用几何体】对话框，在【类型】选项组下选择【沿路径】选项（系统默认【沿路径】选项）。选取加强筋为引用几何体，单击鼠标中键，选取图9-12所示曲线为路径曲线，在【距离、角度和副本数】选项组下的【距离选项】选项选择【填充路径长度】（系统默认【填充路径长度】），在【副本数】文本框输入副本个数13，单击“确定”按钮完成操作。

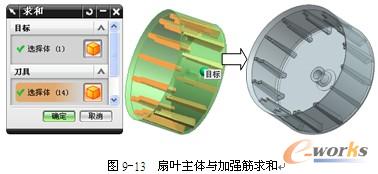

    14）单击【特征操作】工具条中的“求和”按钮，系统弹出【求和】对话框，选取扇叶主体为目标体，依次选取加强筋为刀具体，单击【求和】对话框中的“确定”按钮完成操作，如图9-13所示。
