第三章 MP4外壳多腔模实例精讲

3.6.1 项目初始化

（1）在菜单栏工具条中单击按钮，系统弹出【打开】对话框，如图3-10所示，选择光盘中的example\cha03\MP4-01.prt文件，单击按钮，系统自动进入绘图界面。
（2）在【注塑模向导】工具栏中单击按钮，系统弹出【初始化项目】对话框，在此对话框中的【材料】文本框的下拉列表中选择“NONE”，在【收缩率】文本框中输入“1.006”，其他参数默认，接着单击按钮，完成项目的初始化和收缩率的设置，如图3-11所示。

图3-10 【打开】对话框

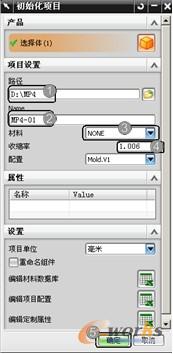

图3-11 【初始化项目】对话框

3.6.2 加载模具坐标

在【注塑模向导】工具栏中单击按钮，系统弹出【模具CSYS】对话框，在此对话框中的【更改产品位置】复选框中选择【产品体中心】选项，在【锁定XYZ位置】复选框的【锁定Z位置】选项前打“√”，接着单击按钮完成加载模具坐标系操作，如图3-12所示。

图3-12 【模具CSYS】对话框

3.6.3 加载工件

（1）在【注塑模向导】工具栏中单击按钮，系统弹出【工件】对话框，如图3-13所示。
（2）在【工件】对话框的【尺寸】选项组中单击按钮，系统自动进入草绘界面。
（3）在此界面中，将Y轴的反方向的工件到模仁边的距离值25.000修改为15.000，接着单击菜单栏上的按钮，系统自动返回模型设计界面，如图3-14所示。
（4）在【工件】对话框中的【限制】复选框的 和 的文本框中分别输入30，接着单击【工件】对话框的按钮，完成工件的加载，如图3-15所示。

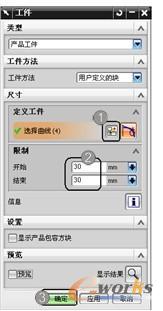

图3-13 【工件】对话框

图3-14  修改尺寸

专家提示：在修改尺寸时，由于系统默认的尺寸已经锁住不能修改，所以要解锁才能修改。双击尺寸，系统弹出尺寸的代号和值，单击右边的按钮，在下拉菜单中选择“设为常量（C）”后就可以修改其尺寸值了，如图3-16所示。

图3-15  加载的工件

图3-16  修改尺寸的方法
