第三章 MP4外壳多腔模实例精讲

3.8.1 第二个产品项目初始化

（1）在【注塑模向导】工具栏中单击 按钮，系统弹出【打开】对话框，选择光盘中的example\cha03\MP4-02.prt文件，单击 按钮，系统弹出【部件名管理】对话框，如图3-19所示。

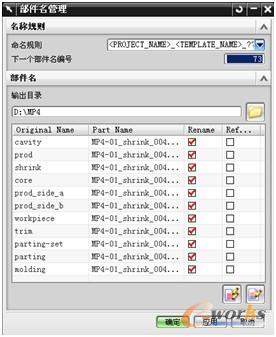

图3-19 【部件名管理】对话框

（2）在【部件名管理】对话框中不做任何更改，单击 完成第二个产品项目初始化操作。

3.8.2 收缩率计算

在【注塑模向导】工具条中单击 按钮，系统弹出【缩放体】对话框，在【类型】下拉列表框中选择【均匀】选项，在【均匀】文本框中输入收缩率为1.006，其余参数采用系统默认设置，单击 按钮完成收缩率计算操作，如图3-20所示。

专家提示：此次的缩放指的是MP4-02.prt工件的收缩率，而MP4-01在刚初始化时已经设置了收缩率，用户可以通过单击【注塑模向导】工具条的按钮 来进行两个工件之间的切换，如图3-21所示。

图3-20 【缩放体】对话框

图3-21 【多腔模设计】对话框

3.8.3 第二个产品的型腔布局

（1）参考前面创建方法，完成第二个产品的模具坐标、工件加载操作。
（2）在【注塑模向导】工具栏中单击 按钮，系统弹出【型腔布局】对话框，如图3-22所示。
（3）在【型腔布局】对话框中单击【变换】按钮 ，系统弹出【变换】对话框，如图7-23所示。

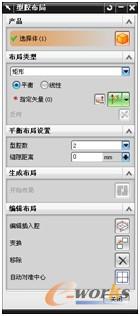

图3-22 【型腔布局】对话框

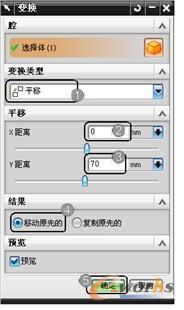

图3-23 【变换】对话框

（4）在【变换】对话框中的【变换类型】下拉列表中选择【平移】选项，接着在【平移】下的 文本框处输入0，在 文本框处输入70；在【结果】的复选项中选择【移动原先的】选项，接着单击 按钮，完成工件的移动，结果如图3-24所示。
（5）接着在【型腔布局】对话框中单击【自动对准中心】按钮 ，其余参数采用系统默认设置，单击 按钮完成型腔布局操作，结果如图3-25所示。

图3-24  平移操作结果

图3-25  自动对准中心结果
