9.4.6 旋转剖视图

旋转剖视图使用了两个相交的剖切平面（交线垂直于某一基本投影面）。旋转剖视图的示例如图9-40所示。

图9-40 创建有旋转剖视图的工程图示例

下面结合上述示例（图9-40）介绍创建旋转剖视图的典型操作方法及步骤。

1）在“图纸”工具栏中单击（旋转剖视图）按钮，或者从菜单栏中选择“插入”|“视图”|“旋转剖视图”命令，打开“旋转剖视图”工具栏。

2）在图纸页中选择父视图。

3）定义旋转点。可以使用自动判断的点来定义旋转点，如图9-41所示。

图9-41 定义旋转点

4）分别定义段的新位置1（如图9-42所示）和新位置2（如图9-43所示）。

图9-42 定义段的新位置1 图9-43 定义段的新位置2

5）指示图纸页上剖视图的中心，完成旋转剖视图的创建。

9.4.7 折叠剖视图

可以使用任何父视图中连接一系列指定点的剖切线来创建一个折叠剖视图。下面结合一个典型的操作实例来介绍如何使用“折叠剖视图”命令创建所需的折叠剖视图。

1）在“图纸”工具栏中单击（折叠剖视图）按钮，或者从菜单栏中选择“插入”|“视图”|“折叠剖视图”命令，打开“折叠剖视图”工具栏。

2）系统提示选择父视图。在图纸页中选择一个视图作为用来创建折叠剖视图的父视图。

3）定义铰链线。系统自动激活“折叠剖视图”工具栏中的（定义铰链线）按钮，此时用户可以在视图中选择一个对象来自动判断矢量，也可以在“折叠剖视图”工具栏中选择合适的矢量按钮来自己定义一个矢量。可以执行（反向）按钮反转矢量方向。

例如，在如图9-44所示的父视图中选择一条边来自动判断矢量。

4）定义剖切位置。此时，用于定义剖切线的“折叠剖视图”工具栏中的（添加段）按钮处于被激活的状态，如图9-45所示。

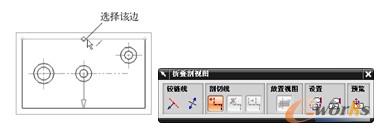

图9-44 选择对象以自动判断矢量图9-45 “折叠剖视图”工具栏

在父视图中选择对象以自动判断点的方式定义剖切位置，如图9-46所示。

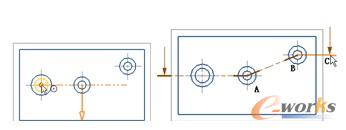

5）定义连接点。根据设计要求在视图中指定一个或多个连接点。如图9-47所示，在父视图中依次指定连接点A、B和C。

图9-46 定义剖切位置图9-47 定义连接点

用户可以单击“折叠剖视图”工具栏中的（删除段）按钮和（移动段）按钮来修改剖切线。

6）放置视图。在“折叠剖视图”工具栏中单击（放置剖视图）按钮，此时系统提示：指示图纸页上剖视图的中心。用户在图纸页上指定剖视图的中心后，该折叠剖视图便生成在用户指示的位置处，如图9-48所示。

图9-48 创建折叠剖视图

9.4.8 展开的点到点剖视图

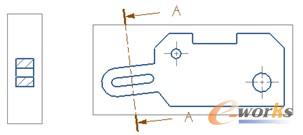

创建展开的点到点剖视图是指使用任何父视图中连接一系列指定点的剖切线来创建一个展开剖视图，如图9-49所示。

图9-49 创建展开的点到点剖视图

下面结合上述示例（图9-49）介绍创建展开的点到点剖视图的一般方法和步骤。

1）在“图纸”工具栏中单击（展开的点到点剖视图）按钮，或者从菜单栏的“插入”|“视图”级联菜单中选择“展开的点到点剖视图”命令，打开“展开的点到点剖视图”工具栏。

2）选择父视图。

3）定义铰链线。选择如图9-50所示的边定义铰链线。

4）定义连接点。例如，在如图9-51所示的父视图中依次选择圆心A、B和C定义连接点。

图9-50 定义铰链线图9-51 定义连接点

5）放置视图。单击“展开的点到点剖视图”工具栏中的（放置视图）按钮以选中它，接着在图纸页上指定该展开的点到点剖视图的放置位置。

9.4.9 展开的点和角度剖视图

创建展开的点和角度剖视图是指通过指定剖切线分段的位置和角度创建剖切图。采用该方法可以创建典型阶梯剖视图。下面结合操作示例介绍如何创建展开的点和角度剖视图。

1）在“图纸”工具栏中单击（展开的点和角度剖视图）按钮，或者从菜单栏的“插入”|“视图”级联菜单中选择“展开的点和角度剖视图”命令，打开如图9-52所示的“展开剖视图-线段和角度”对话框。

图9-52 “展开剖视图-线段和角度”对话框

2）选择父视图。

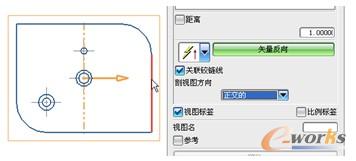

3）此时（定义铰链线）按钮处于被选中的状态，系统提示定义铰链线。如图9-53所示，在父视图中选择一条边定义铰链线矢量。单击“应用”按钮。

图9-53 定义铰链线

4）定义剖切位置。

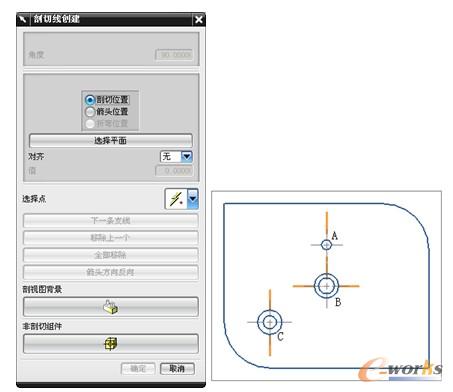

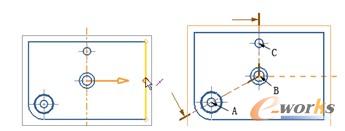

此时，系统弹出如图9-54所示的“剖切线创建”对话框。在视图中依次指定所需的几点定义剖切位置。在这里所选的父视图中先指定圆心A，此时激活对话框中的“角度”文本框，在该文本框中设置角度为90°，接着依次指定圆心点B和C（如图9-55所示），然后在“剖切线创建”对话框中单击“确定”按钮。

图9-54 “剖切线创建”对话框图9-55 定义剖切位置

5）放置视图。

此时，“展开剖视图-线段和角度”对话框中的（放置视图）按钮自动被激活并被按下，在图纸页上指定该剖视图的放置位置，从而得到的该剖视图效果如图9-56所示。

图9-56 创建的展开的点和角度剖视图

9.4.10 定向剖视图

创建定向剖视图是指通过指定切割方位和位置来创建剖视图。下面结合典型示例介绍创建定向剖视图的一般操作方法。

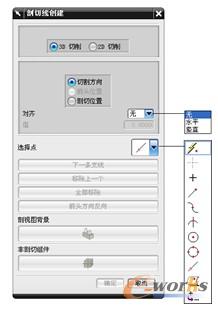

1）在“图纸”工具栏中单击（定向剖视图）按钮，或者在菜单栏中选择“插入”|“视图”|“定向剖视图”命令，打开如图9-57所示的“剖切线创建”对话框。用户可以采用“3D切削”的方式，也可以采用“2D切削”的方式；需要定义“切割方向”和“切割位置”，“对齐”选项有“无”、“水平”和“垂直”。

图9-57 “剖切线创建”对话框

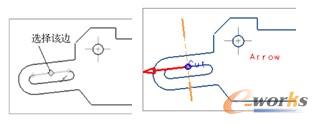

2）在这里，以选择“3D切削”单选按钮和设置“对齐”选项为“无”为例，选择如图9-58所示的斜边定义切割方向，此时箭头位置指示如图9-59所示。满意箭头方向等设置后单击“确定”按钮以创建剖切线。

图9-58 选择边定义切割方向图9-59 指示箭头位置

3）系统弹出“定向剖视图”对话框，如图9-60所示。用户可以在“定向剖视图”对话框中设置是否创建中心线、视图标签和比例标签等。

图9-60 定向剖视图

4）在图纸页上指定该定向剖视图的放置位置，如图9-61所示。

图9-61 放置定向剖视图
