第五章 数字样机的特征建模及其应用实例

    前文已经通过5个绘制草图的应用实例，介绍了拉伸特征和变化扫掠特征的创建，本节介绍回转特征的创建。

1．创建回转特征

    实例5-1：创建如图5-16所示的回转特征。

图5-16  回转特征实例模型

2．创建回转特征操作流程

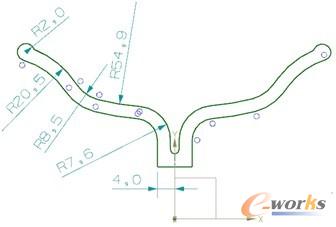

    （1）进入实例“SL5-1.prt”创建环境以后，选择CSYS坐标系的XC-YC平面，绘制如图5-17所示的封闭式草图曲线（右半部曲线与左半部曲线对称）。在绘制过程中，要注意在直线和圆弧、圆弧和圆弧之间施加相切约束，并适时使用快速剪裁、曲线延伸等工具，以确保绘制的曲线是封闭的，且没有“毛刺”。具体绘制操作可以参照第3章相关实例。

图5-17  封闭式草图曲线

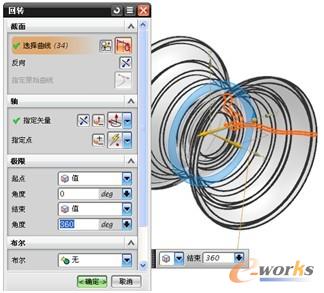

    （2）在“特征”工具栏上单击“回转”按钮 ，弹出“回转”对话框，如图5-18所示。

    （3）选择封闭曲线为回转截面后，再选择基准坐标系（要显示）的XC坐标轴作为回转轴（指定矢量），并保持默认的限制设置，体类型为实体，如图5-18所示。

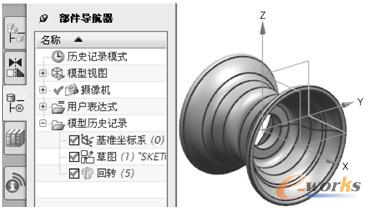

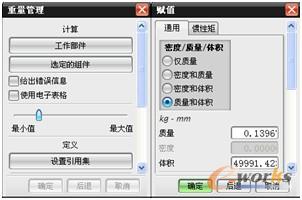

    （4）单击“确定”按钮，结果如图5-19所示。实体有体积和质量等属性，而且呈现灰色，如图5-20所示；如果呈现蓝色，则说明草图曲线截面没有封闭，旋转出来的只能是“片体”。保存文件“SL5-1.prt”。

图5-18  回转设置

图5-19  回转结果（注意，是灰色）

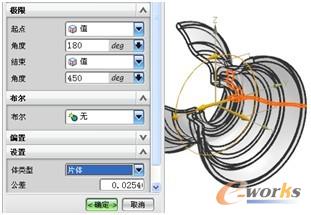

    （5）将起点角度修改为180°，终点角度修改为450°，将体类型修改为片体，如图5-21a所示。修改结果如图5-21b所示。片体无体积和质量等属性，而且呈现蓝色，如图5-22所示。另存为“SL5-1G.prt”。

图5-20  实体有质量和体积等属性

  图5-21  修改后的回转特征

a)回转设置  b)回转结果（注意，是蓝色）

图5-22  片体无质量和体积
