第三章 UG NX 7.5自动分模教程与实例精讲

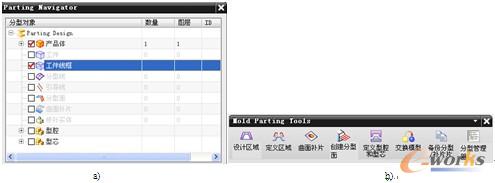

分型是一个基于塑胶产品模型的创建型芯型腔的过程，分型功能可以快速地执行分型操作并保持相关性，在加载了工件之后，就可以使用分型功能。分型管理将各分型子命令组织成逻辑连续的步骤，用户可以不间断使用整个分型功能，分型步骤操作是独立的，因此就更容易操作分型过程，在分型管理器中可以设置各分型对象的可见性和编辑分型对象等，在注塑模向导工具中单击【Mold Parting】按钮，系统将弹出两个对话框如图3-13所示。

图3-13 模具分型对话框

在【分型工具】工具栏中由设计区域、定义区域、曲面补片、定义型腔和型芯等组成，其用途如表3-5所示。

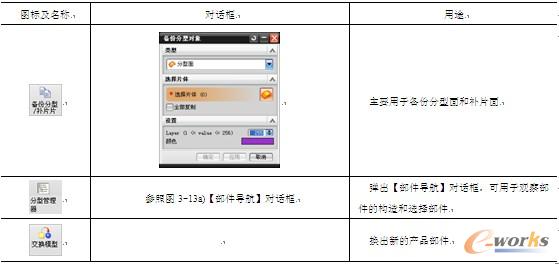

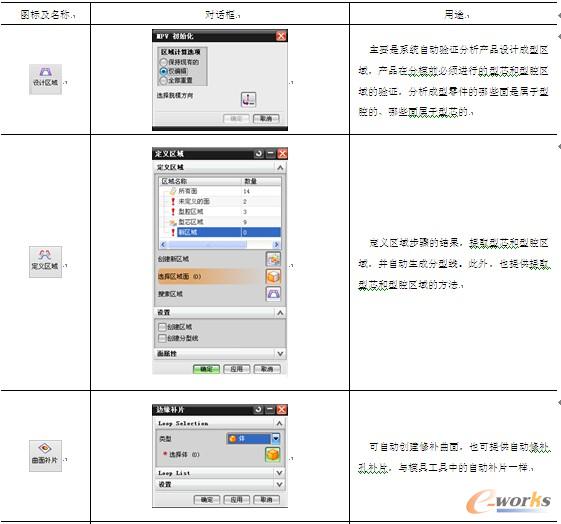

表3-5 【分型工具】的说明表
