第五章 UG NX 7.5平面铣教程与实例精讲

5.3.1 操作子类型

通过对上面一般平面的铣削创建过程的理解和掌握，读者对平面铣削有了一个初步的了解，现在就介绍各个平面铣削操作参数。

在【创建操作】对话框中，有【操作子类型】的卷展栏，如图5-26所示。各个按钮说明如表5-1所示。

图5-26 【操作子类型】卷展栏

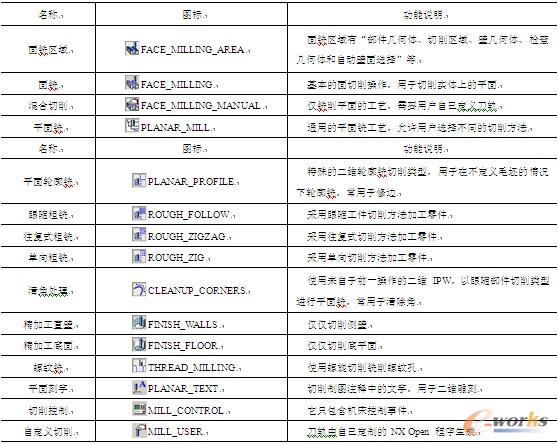

表5-1【操作子类型】卷展栏中按钮说明

5.3.2 平面铣加工几何体的类型

在创建平面铣的操作过程中，必须定义好平面铣操作的加工几何体，因此平面几何体涉及以下5种，即部件几何体、毛坯几何体、检查几何体、修剪几何体和底面。具体介绍如表5-2所示。

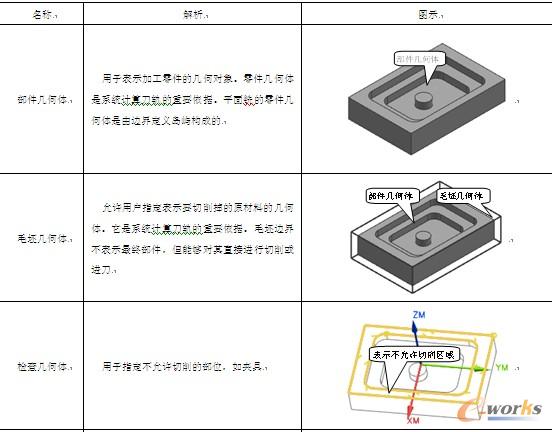

表5-2 几何体类型解析

5.3.3 平面铣加工几何体的创建

在【平面铣】的对话框中【几何体】卷展栏中包括5种创建几何体边界的方式，如图5-27所示。各种方式的说明如表5-3所示。

图5-27 【几何体】卷展栏

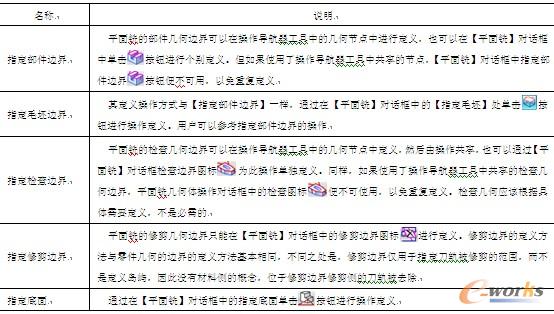

表5-3 【几何体】卷展栏各种创建几何体边界方式说明

因为平面铣操作的加工对象由平面垂直的垂直面构成，可以认为模型基本是由柱体（圆柱、矩形截面柱、异形截面柱）组合而成，所以可将这些柱体称为岛屿。
